12V10A开关式直流供电电源结构设计

本次呈现的是一款额定输出12V10A的AC-DC开关电源结构设计，这类供电单元广泛应用于工业自动化控制柜、低压LED照明系统、小型工控设备供电、安防监控集中供电、商用电子设备直流供能等场景，是低压直流供电体系里的核心转换部件，承担着将民用或工业场景下的220V工频交流电转换为稳定12V直流电能的作用，能够为后端负载提供持续、平稳、纹波可控的直流电力供给，避免电压波动对精密用电部件造成冲击损坏。

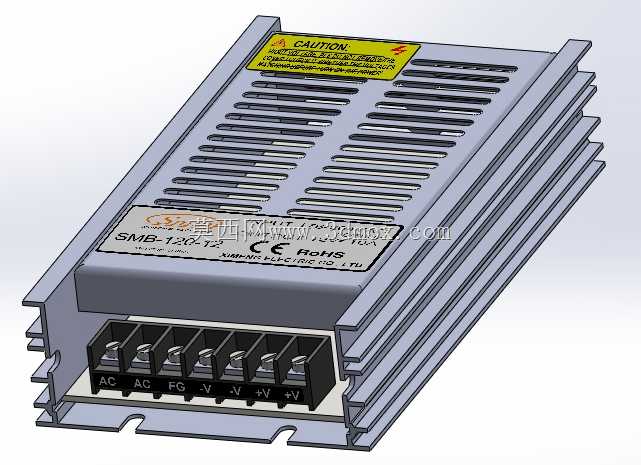

从产品功能特性来看，这款电源采用封闭式铝挤压型材外壳设计，外壳表面排布多道平行通风格栅，能够在自然对流条件下将内部功率器件工作产生的热量快速导出，保证长时间满负载运行时的器件温度处于合理区间，提升长期工作的可靠性。接线端采用栅栏式接线端子排布，从左至右依次设置两个交流输入接线位、接地保护位、三路直流输出负极位与三路直流输出正极位，清晰的端子标识能够避免现场接线时的错接风险，多组并联的直流输出端子可同时为多个小功率负载直接供电，减少额外分线部件的使用。顶部设置醒目警示标识，明确高压风险提示，符合电气设备的安全标识规范。

在设计思路上，这款电源采用紧凑型狭长式布局，充分利用铝壳的结构强度兼做散热主体，内部功率器件与铝壳内壁通过导热介质贴合，最大化利用金属外壳的散热面积，无需额外加装散热风扇即可实现120W额定功率的持续输出，避免风扇运转带来的积灰、噪音与寿命短板，适配对噪音敏感、需要长期免维护运行的安装场景。外壳两端延伸出带安装孔的固定耳，可直接通过螺丝固定在设备机箱内壁、电控板安装梁或者墙面配电位上，安装固定方式简单可靠。

从外形尺寸与安装边界来看，这款电源整体为狭长长方体结构，横向宽度适配标准电控柜内的安装梁间距，纵向高度控制在较低区间，能够在空间局促的小型设备机箱内完成布设，不会占用过多的内部安装空间。接线端子全部朝向同一侧布设，现场接线操作时无需调整设备角度，所有接线作业可在单侧完成，大幅提升现场装配与后期维护的接线效率。外壳边缘做圆角钝化处理，避免安装作业时锋利边角划伤操作人员，同时型材外壳的拼接结构具备足够的结构强度，能够抵御日常安装、运输过程中的轻微磕碰与挤压，保护内部电路板与功率器件不受外力损坏。接地端子直接与金属外壳连通，能够实现可靠的保护接地，在设备出现漏电故障时可快速将故障电流导入接地网，保障操作人员与后端连接设备的用电安全。
