壁挂式单开门低压电气防护柜体设计

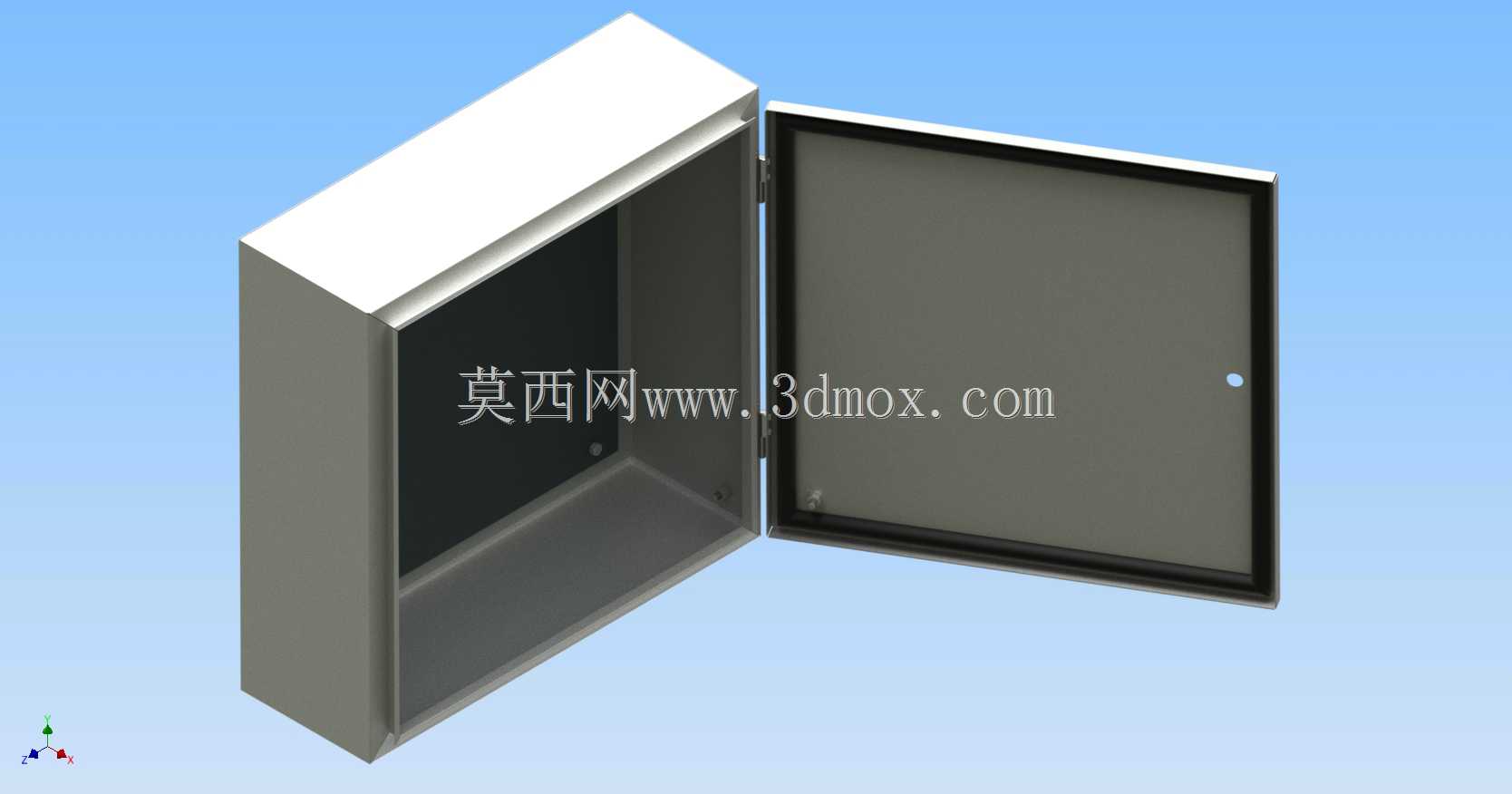

这款壁挂式单开门电气柜体，主要面向民用建筑配电、小型工业车间动力配电、商业场所末端配电等场景使用，作为低压供配电系统的末端承载防护装置，它可以将断路器、漏电保护器、接线端子排等电气元器件规整安装在内部空间，既可以对内部电气元件形成物理防护，避免外界粉尘、水渍、意外触碰带来的安全隐患，也可以规整排布线路，让配电区域走线整洁有序，降低后期线路检修、元器件更换的操作难度。在功能特性设计上，这款柜体采用单开门侧装铰链的结构，门体与柜体框体之间加装了一圈密封胶条，关闭柜门后可以实现基础的防尘防水防护效果，能够适配多数室内干燥或常规湿度的安装场景；门体上预留了锁具安装位，可配套加装通用柜锁，避免非专业人员随意开启柜门引发触电风险；柜体内部预留了统一的元器件安装导轨位，无需额外打孔即可快速卡装标准规格的电气元件，大幅提升现场装配的效率。在设计思路层面，这款柜体优先考虑了安装便捷性与空间利用率，整体采用方正的薄型结构设计，不会过多占用墙面外的空间，在走廊、设备旁侧、弱电井等狭窄区域也能顺利安装；柜体背部预留了标准化的壁挂安装孔位，安装时只需在墙面固定对应膨胀螺栓，即可将柜体整体挂装固定，安装流程简单易操作，不需要复杂的支撑结构。这款柜体的外形尺寸为600毫米×600毫米×200毫米，200毫米的进深尺寸既可以容纳常规厚度的低压配电元器件，也不会因为柜体过深导致墙面突出过多影响通行或周边设备布置；600毫米的高度与宽度尺寸，刚好可以容纳单排排布的十余个标准模数配电元件，能够满足多数小型配电回路的安装需求，安装边界上要求安装墙面为平整的实心墙面，承重能力不低于柜体满载元器件后的总重量，柜体周边预留不小于50毫米的操作空间，保证柜门可以完全开启，方便日常操作与检修作业。柜体的边角处做了钝化折边处理，既可以提升柜体整体的结构强度，避免薄钢板受力变形，也可以消除安装、检修过程中锋利边角划伤操作人员的风险，整体结构兼顾了实用性、安全性与安装适配性。
