户外立式电气设备防护外壳结构设计

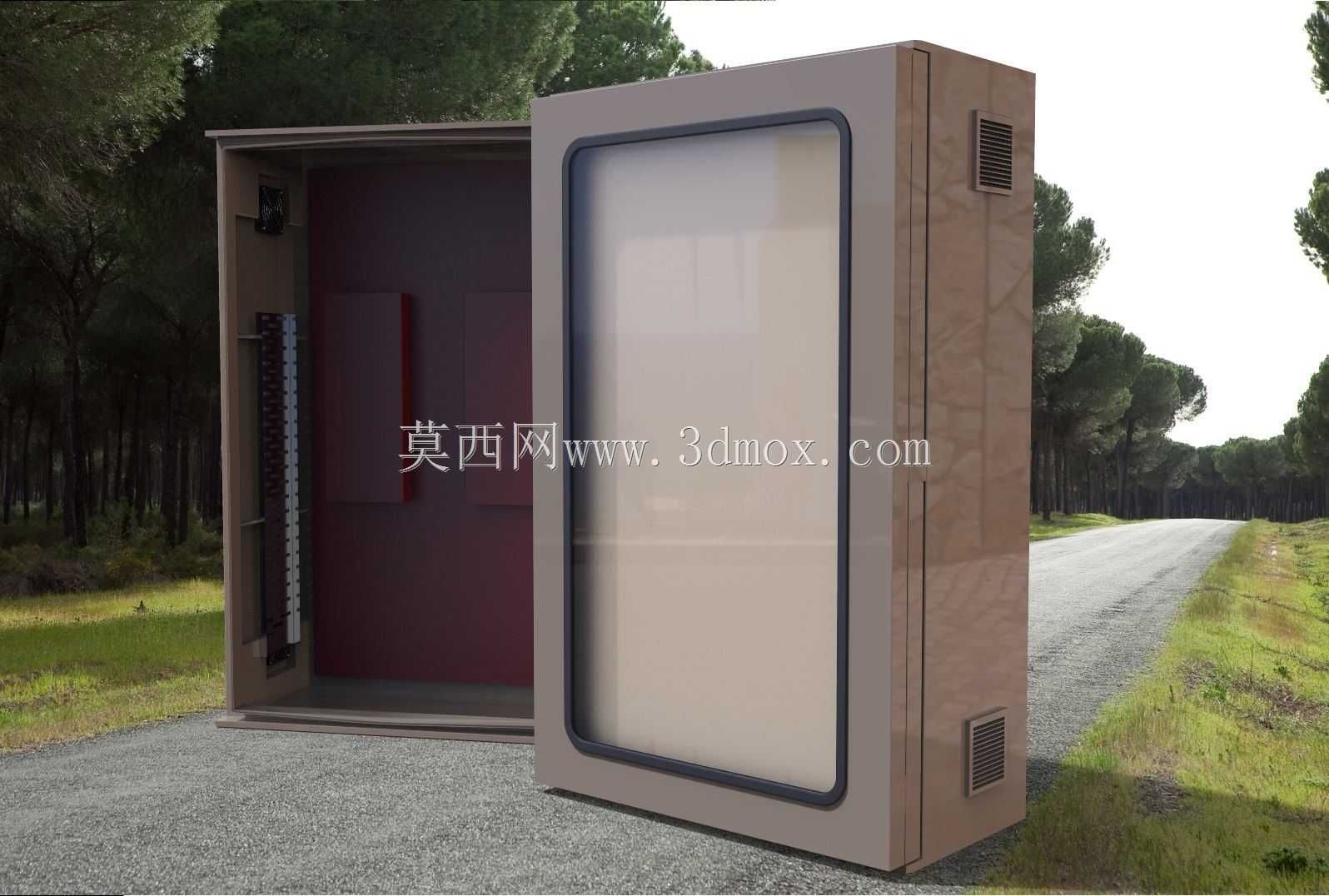

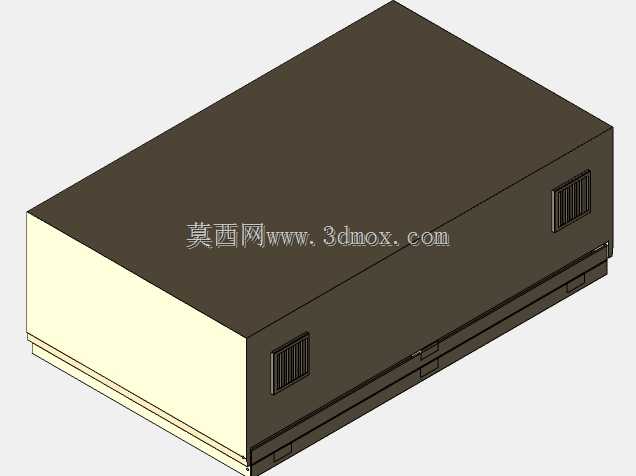

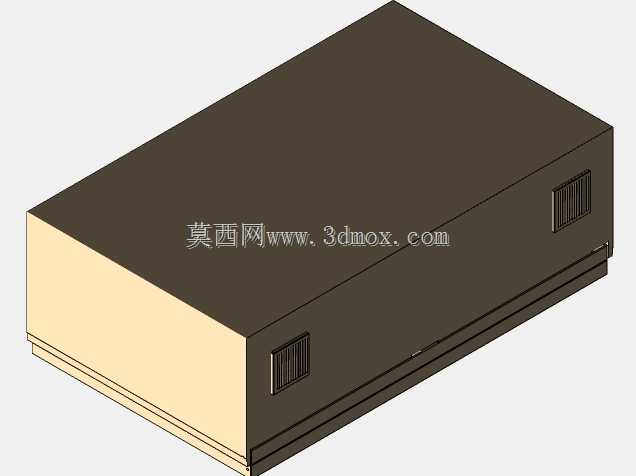

这款立式电气防护外壳，主要面向户外露天场景下的电气装置集成防护需求，可广泛应用于市政道路配电、园区供电中转、户外工业设备供电管控、景观照明配电等场景，能够为内部安装的断路器、接线端子、控制模块、配电组件等电气元件提供可靠的安装载体与防护屏障，避免户外环境中的雨水、扬尘、外力磕碰、温湿度骤变等因素对内部电气元件造成损坏，保障电气系统长期稳定运行。从实际使用功能来看，该外壳采用单开门侧开结构，门板配置大面积透明观察窗，无需开启箱门即可直观查看内部仪表的运行参数、开关状态与组件工作情况，大幅降低日常巡检的操作成本；箱体侧面预留上下两组通风格栅，在保证防护等级的前提下形成内部空气对流通道，可及时排出电气元件工作产生的积热，避免箱内温度过高影响元件使用寿命；门板内侧设置规整的布线导轨安装位，可根据实际接线需求灵活排布线槽与接线端子，让内部线路走向清晰有序，减少线路杂乱带来的安全隐患，也便于后期的故障排查与组件更换。在设计思路层面，这款外壳充分考虑户外使用的全场景需求，整体采用方正立式结构，在保证内部安装空间利用率最大化的同时，减少不必要的结构凸起，降低户外安装时的风阻影响，也避免尖锐结构带来的磕碰风险；门框位置做了内嵌式密封胶条安装槽，可配套安装防水密封胶条，实现门板闭合后的紧密贴合，满足户外防雨防尘的防护要求；箱体背部预留标准化的安装固定点位，可适配不同规格的安装支架与墙面固定需求，降低现场安装的适配难度。外形尺寸方面，该外壳整体长宽高规格为1500mm×900mm×520mm，内部有效安装空间充足，可容纳多组配电模块与控制组件，520mm的进深尺寸既能够满足常规电气元件的安装深度要求，又不会因箱体过厚占用过多的户外通行空间，适配人行道边、园区围墙侧、设备旁等多种狭窄安装场景；安装边界上，箱体底部预留线缆进出的穿线孔位，可适配地埋线缆、桥架布线等多种进线方式，安装时只需根据现场布线方向选择对应穿线孔位即可完成进线作业，无需额外对箱体进行开孔改造，有效提升现场施工的效率，同时避免现场开孔破坏箱体整体防护性能。
