机加工用手动螺杆式台虎钳结构设计

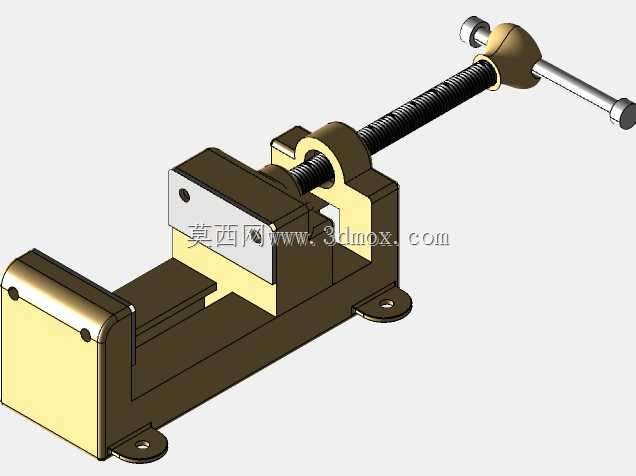

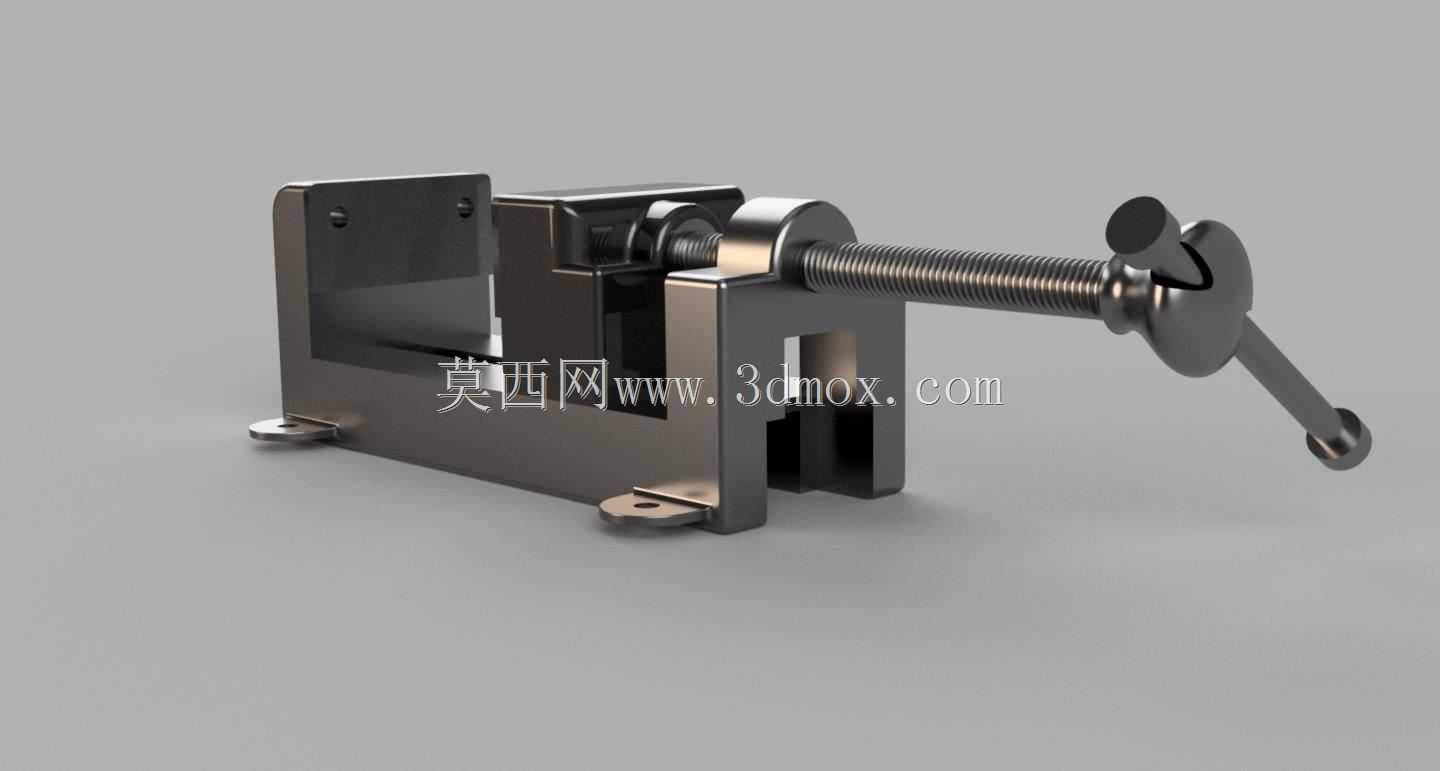

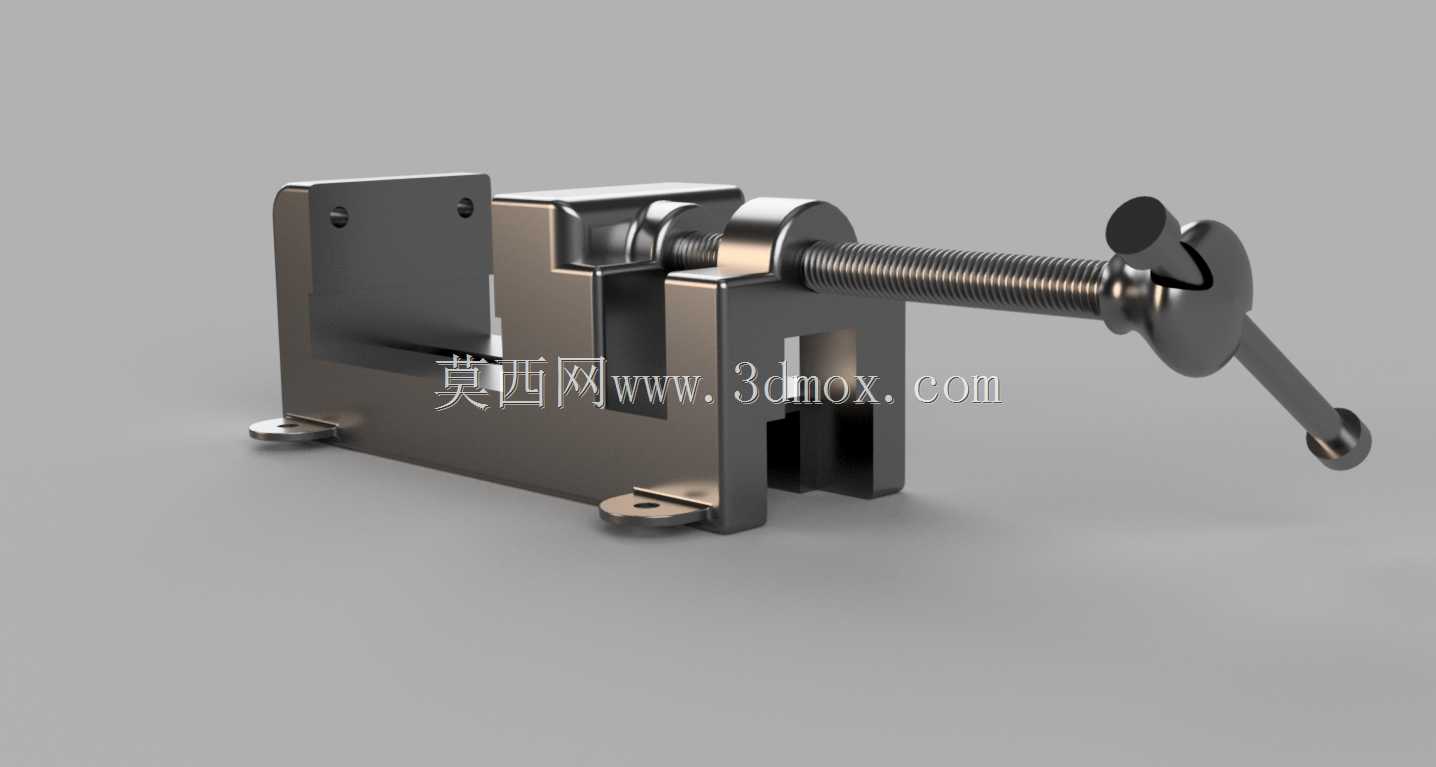

这款手动螺杆式台虎钳是机加工、钳工装配、小型工件修配场景中不可或缺的基础装夹工具，广泛应用于五金维修、零件锉削、小型工件钻孔攻丝、精密零件打磨去毛刺等作业环节，能够为待加工工件提供稳定、可靠的夹持力，避免加工过程中工件出现位移、晃动，保障加工精度与操作安全。从功能特性来看，该台钳采用经典的螺杆传动结构，通过转动端部的手柄带动丝杆旋转，驱动活动钳身沿固定导轨方向做直线往复运动，配合固定钳身的夹持面实现工件的夹紧与松脱，夹持力可通过手柄的转动幅度灵活调节，既能够稳固夹持硬度较高的金属坯料，也可通过垫置软质垫片夹持薄壁、易划伤的非金属工件，适配不同材质、不同外形工件的装夹需求。在设计思路上，该台钳整体采用对称式受力结构布局，固定钳身与底座采用一体化铸造成型的结构思路，有效提升整体刚性，避免长期大夹持力作业下出现钳身变形、开裂的问题；活动钳身与固定钳身的配合导轨采用燕尾槽式导向结构，导向精度高、配合间隙小，能够保障活动钳身移动过程中的直线度，避免夹持工件时出现钳口错位、夹持偏斜的问题；钳口部位设计有可更换的带齿防滑钳口板，通过沉头螺丝固定在钳身上，长期使用出现磨损后可快速更换，无需整体更换钳身，大幅降低设备维护成本；底座部位设计有带安装孔的固定支脚，可通过螺栓将台钳整体固定在钳工台、机床工作台的台面上，保障作业过程中台钳整体的稳定性，避免大力度加工操作时台钳出现移位。从安装边界与尺寸适配来看，该台钳的底座支脚安装孔间距适配常规钳工台的预留安装位，整体高度符合人工站立操作的人体工学高度，钳口张开行程覆盖常规小型零件的加工装夹尺寸范围，既不会因行程过小无法适配稍大尺寸工件，也不会因整体尺寸过大占用过多工作台操作空间，钳身的整体轮廓做了圆角过渡处理，避免操作过程中尖锐棱角磕碰操作人员，提升使用安全性。丝杆部位采用梯形螺纹传动设计，相比普通三角螺纹具备更好的承重能力与自锁性能，夹持工件后不会因加工振动出现丝杆自行回转、工件松脱的问题，手柄部位采用偏心式快拆结构设计，在需要快速调整钳口间距时可扳动手柄脱离丝杆驱动位，直接推动活动钳身快速移动，接近工件后再扳回手柄进行精细夹紧，大幅提升装夹操作的效率，减少空行程转动手柄的时间。
