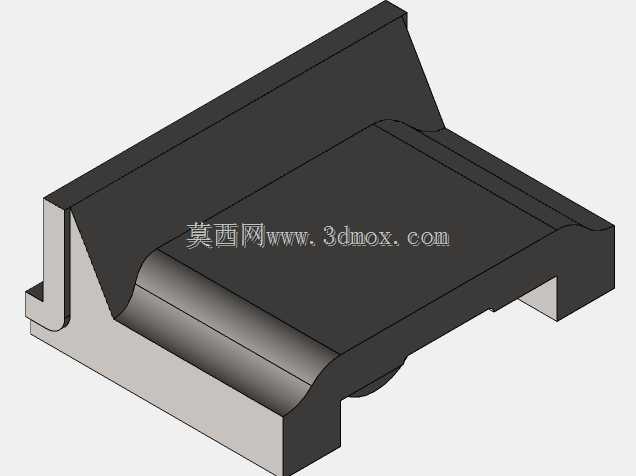

可旋转式机用虎钳结构设计

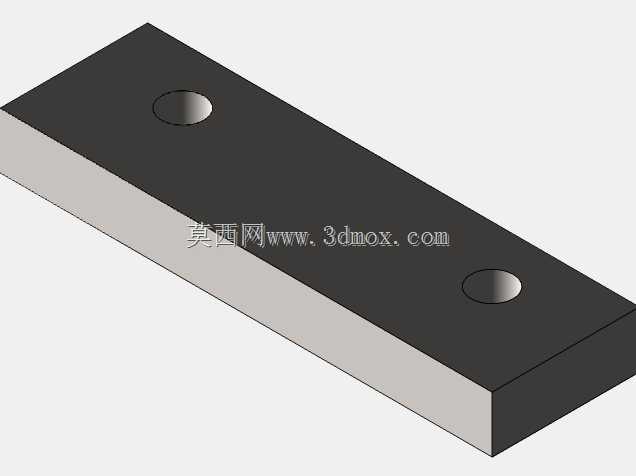

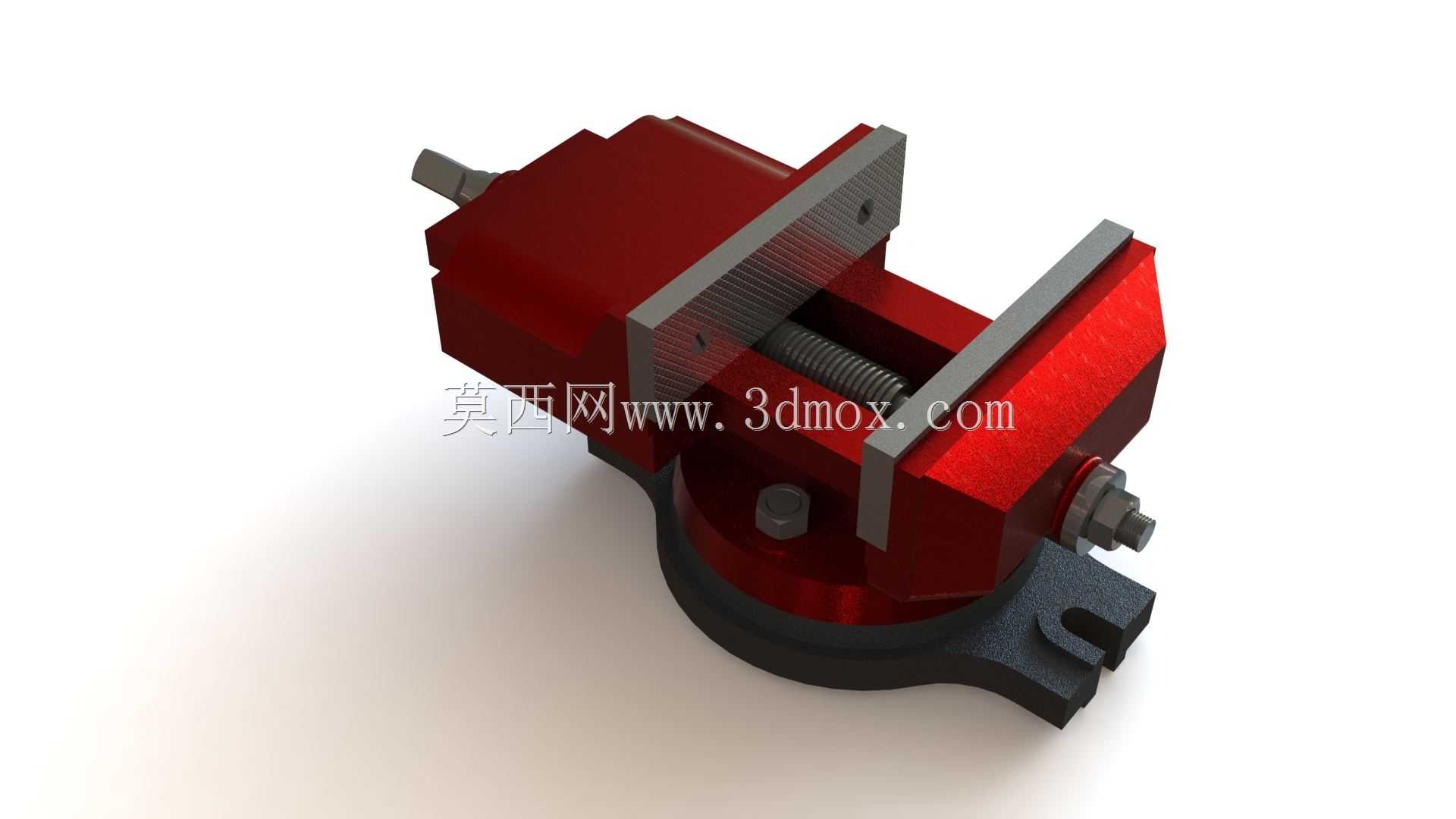

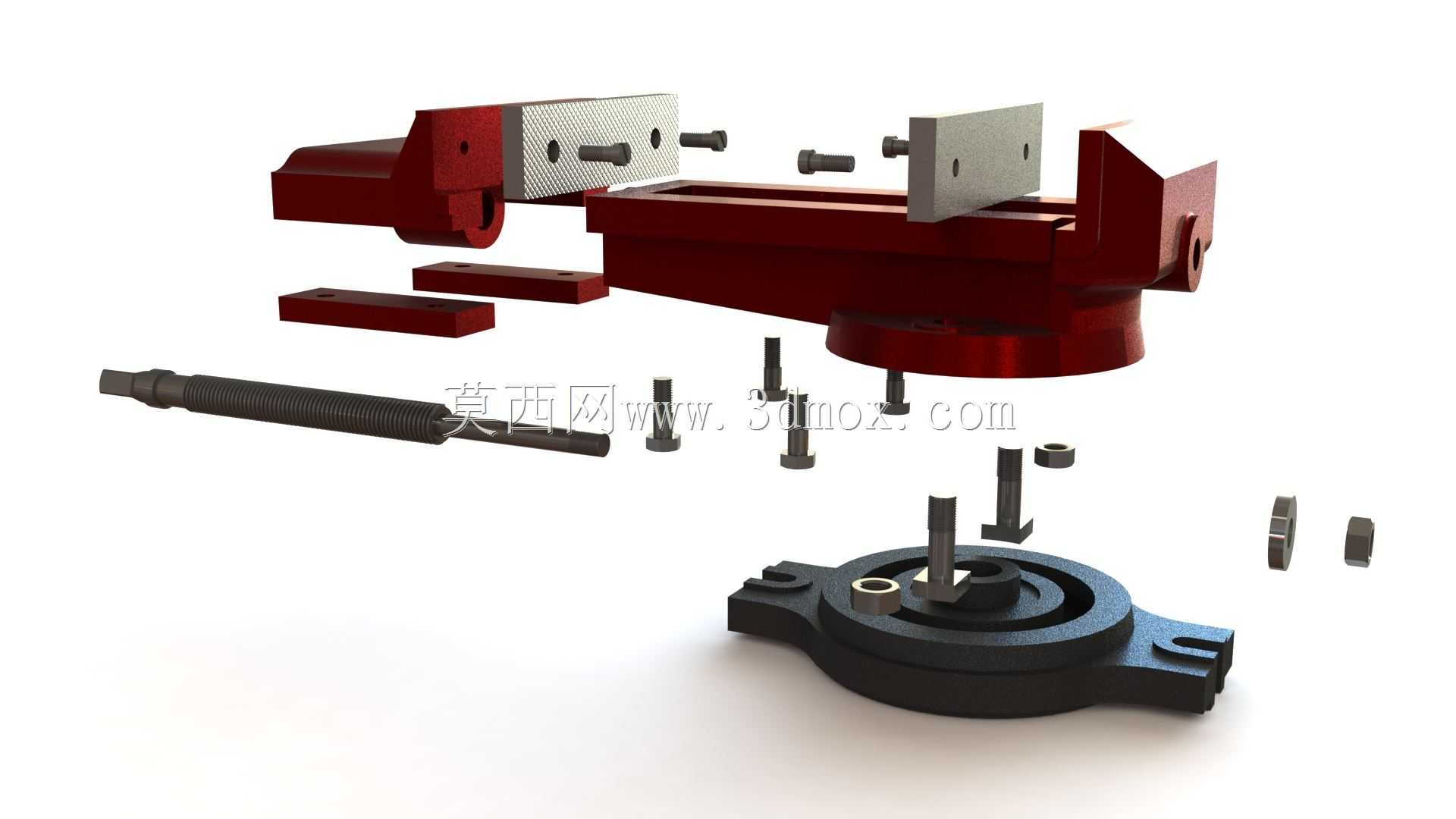

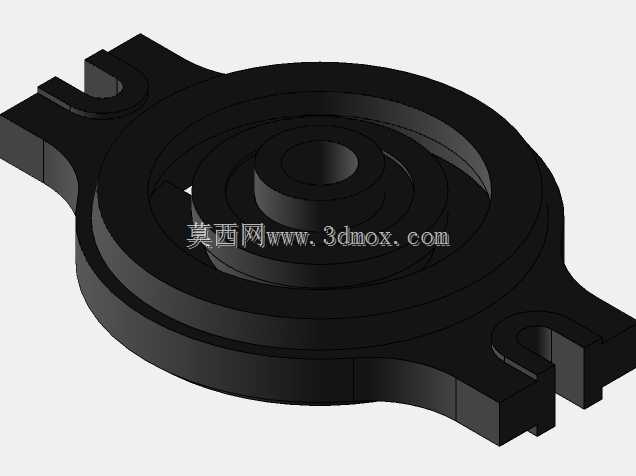

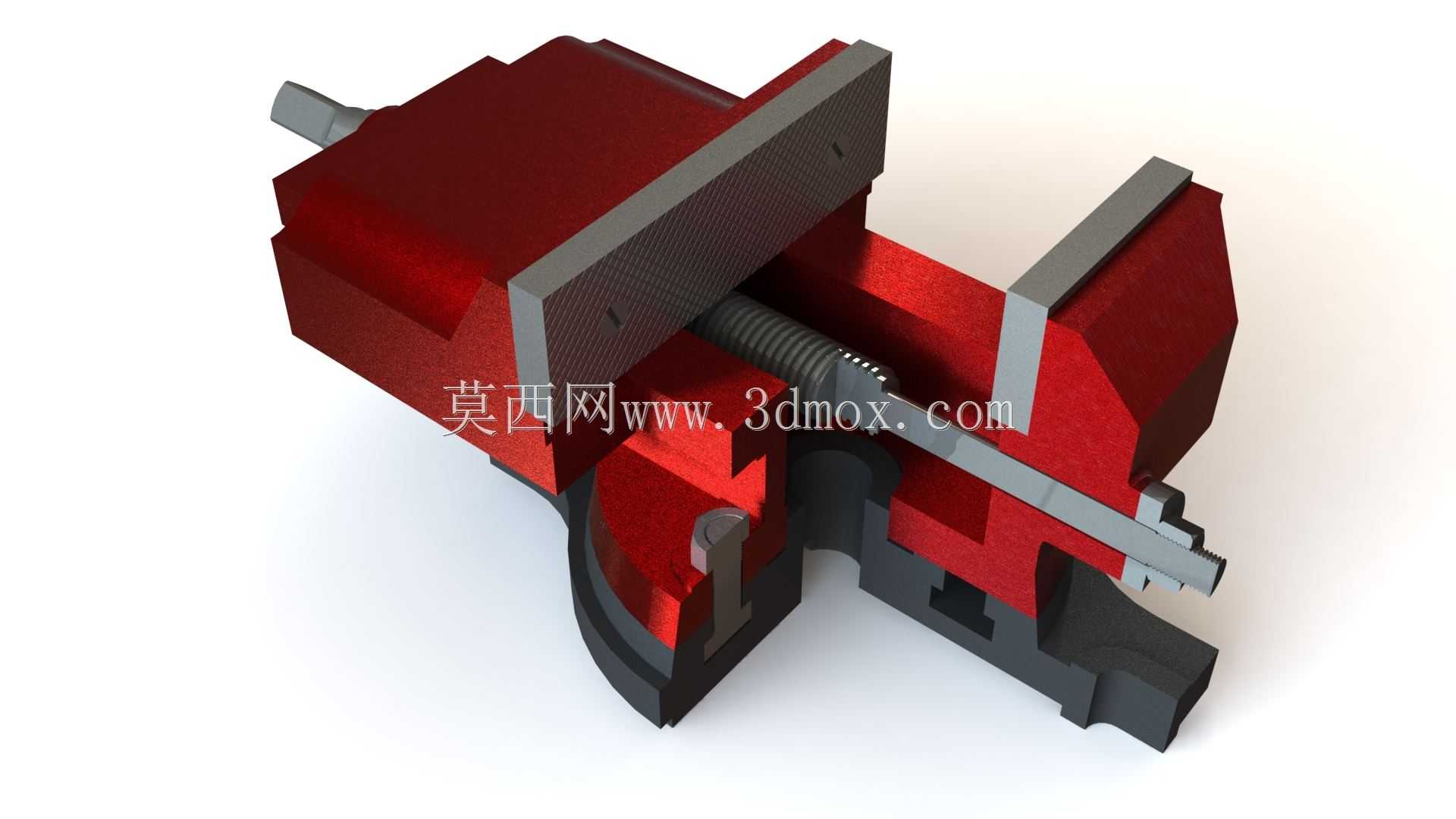

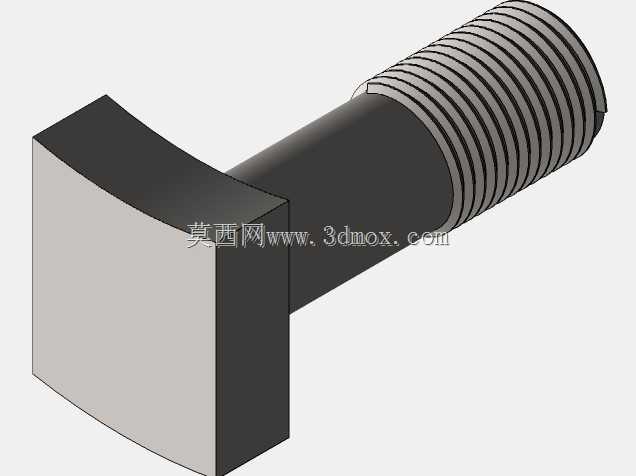

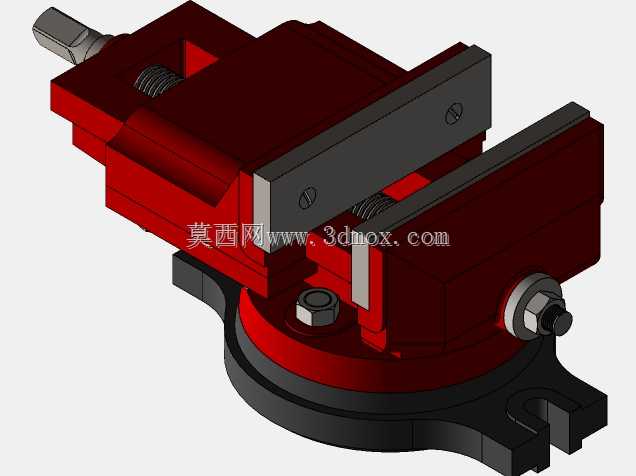

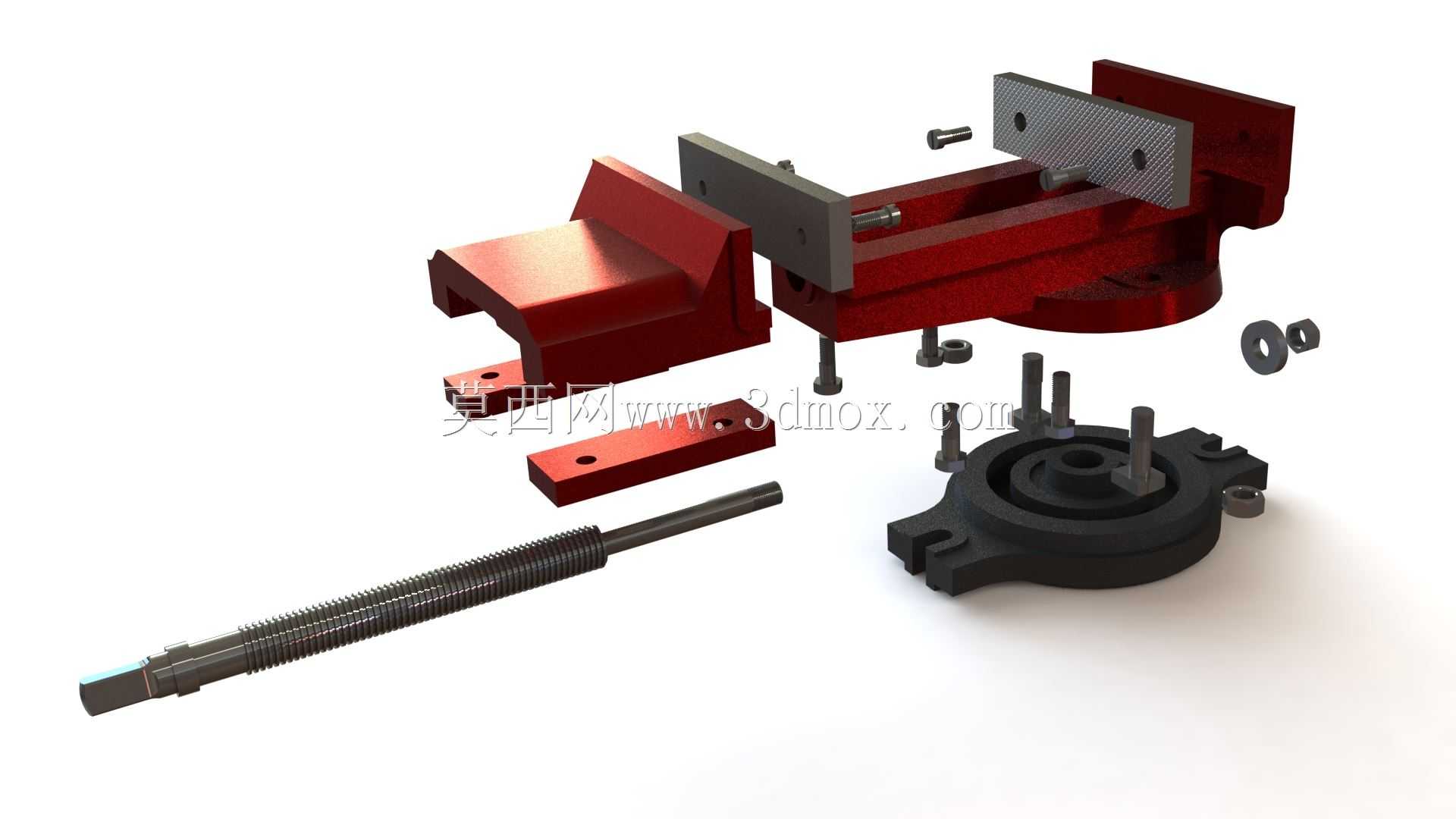

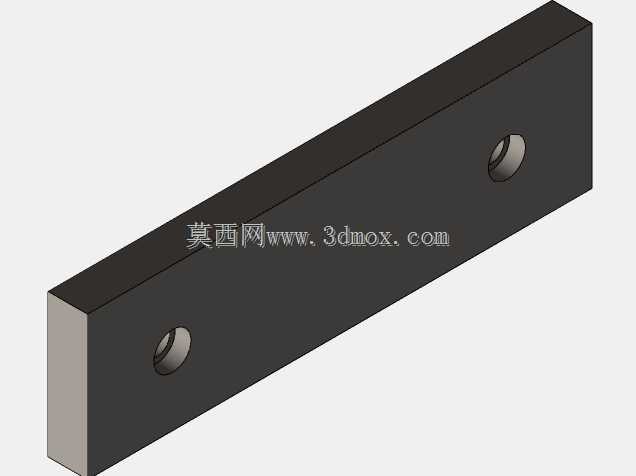

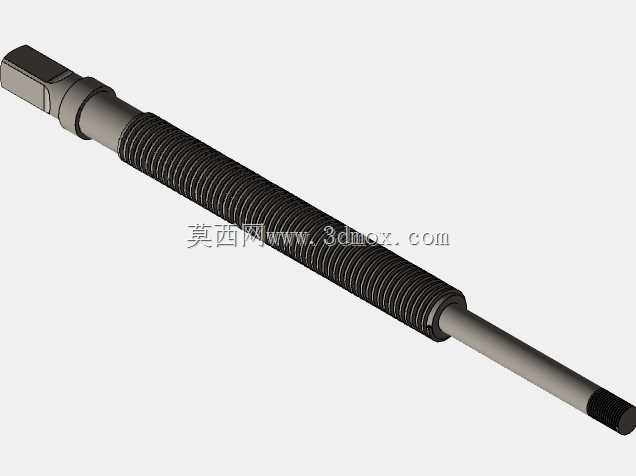

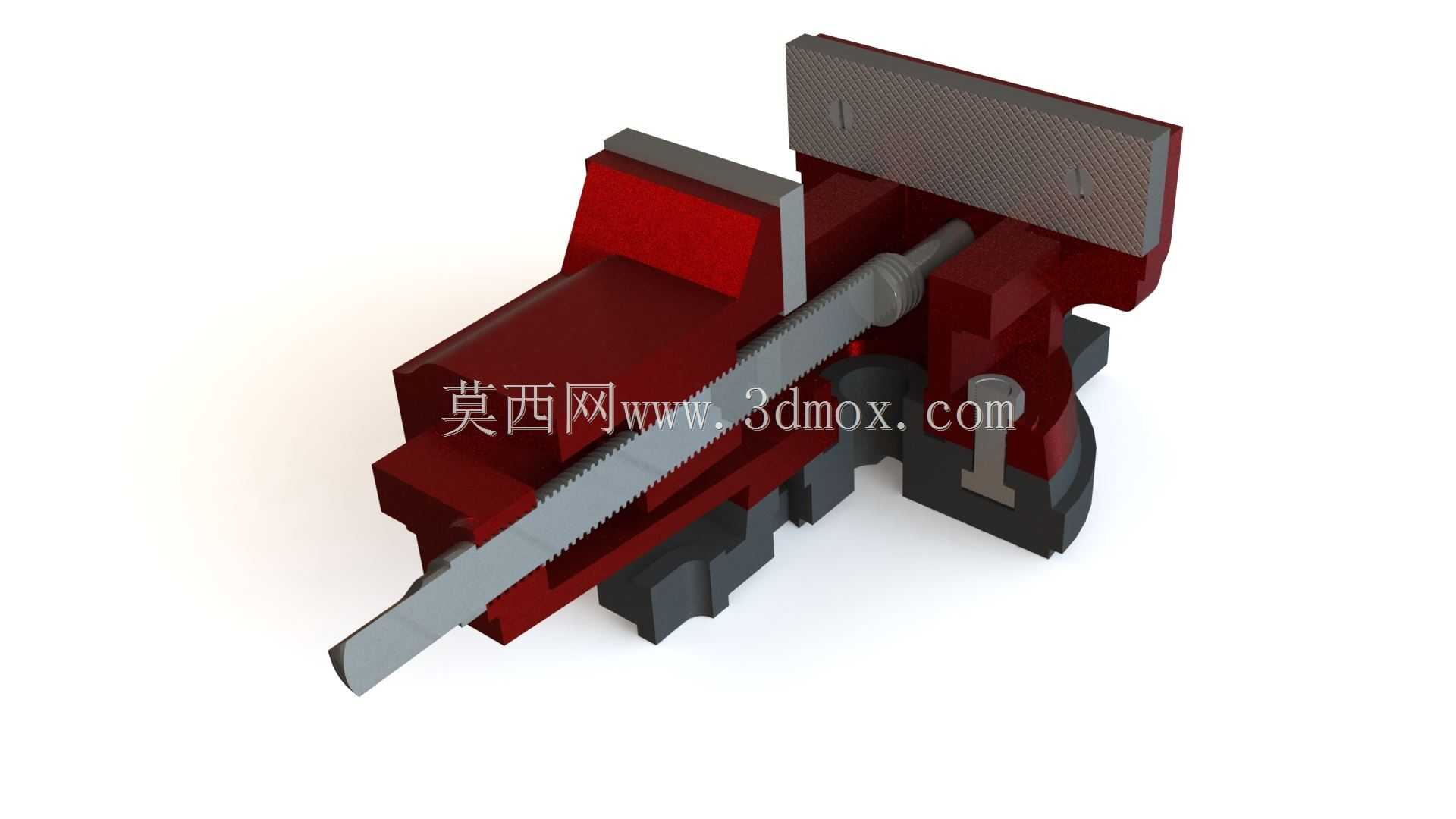

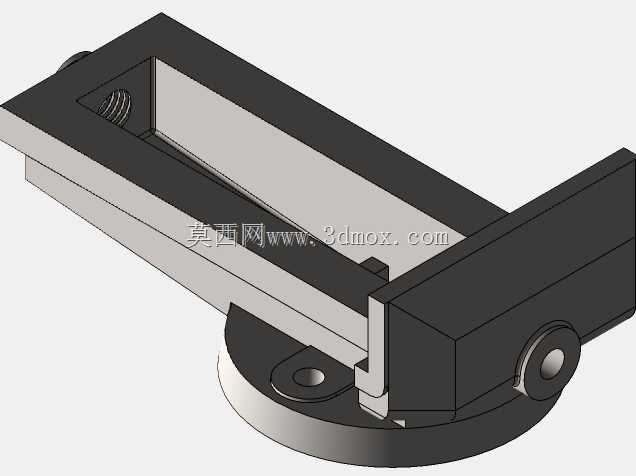

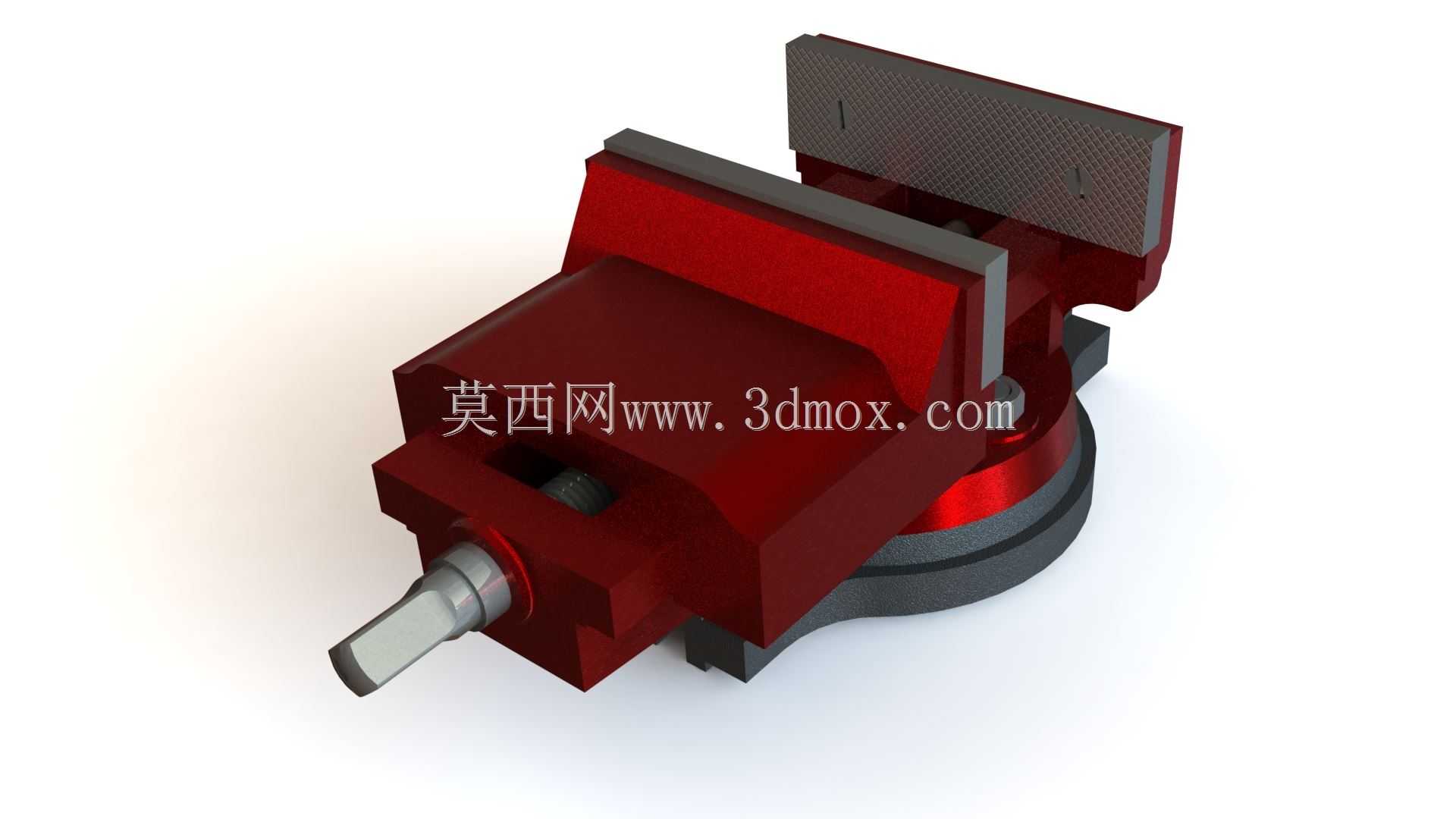

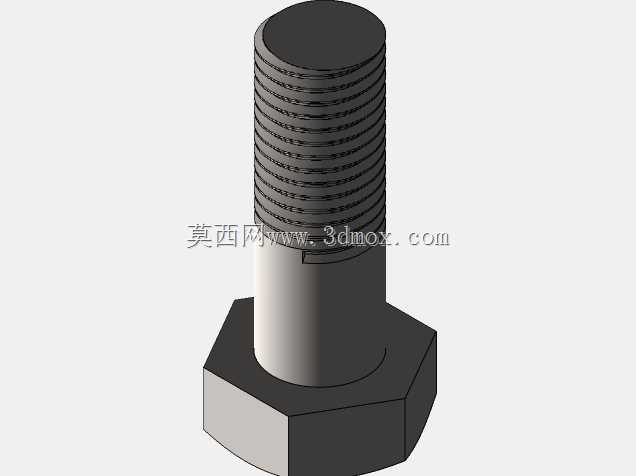

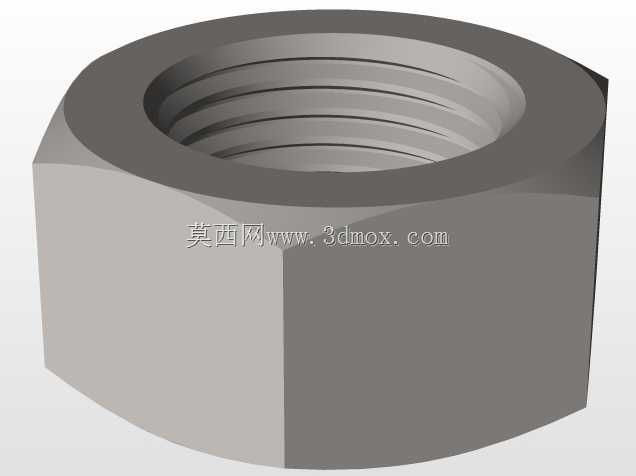

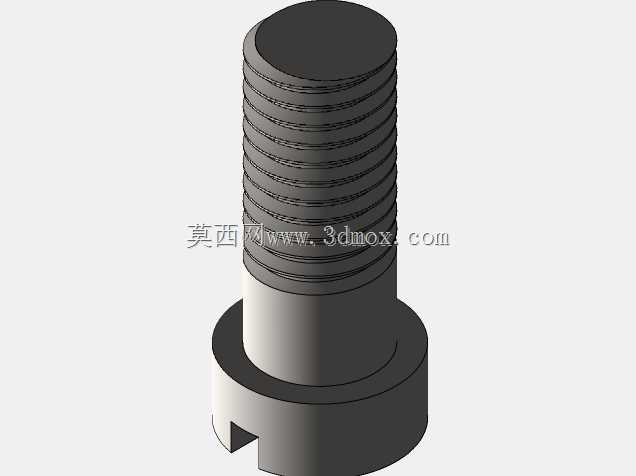

这款可旋转机用虎钳是机械加工场景中应用极为广泛的通用装夹工装，主要适配铣床、钻床、磨床以及钳工台等常规加工工位，承担各类金属、非金属工件的装夹固定职能，是机加工车间、模具修配工位、实训教学场地中不可或缺的基础工装设备。在实际生产场景中，它能够满足多面加工的工位需求，无需反复松卸工件重新装夹找正，仅通过底座的回转结构即可调整工件的加工角度，大幅降低重复装夹带来的精度误差，同时有效缩短单件加工的辅助准备时长，提升小批量多工序加工的生产效率。从功能特性来看，该虎钳整体采用经典的螺杆传动夹紧结构，通过转动端部的传动螺杆带动活动颚板沿导轨方向做直线进给运动，配合固定颚板实现对工件的可靠夹紧，颚板表面设计有交叉防滑齿纹，能够在夹紧过程中增大与工件接触面的摩擦力，避免切削受力时工件出现位移、打滑的问题，同时颚板采用可更换式设计，长期使用磨损后可快速拆换，无需整体更换虎钳主体，有效降低工装的长期使用成本。底座部分集成了360度回转锁紧结构，松开锁紧手柄后可带动上部钳身整体绕底座中心轴回转，调整到目标加工角度后扳紧锁紧手柄即可实现角度锁定，能够适配斜孔加工、斜面铣削等需要调整工件角度的加工需求。从设计思路层面，这款虎钳的结构设计充分兼顾了装夹刚性与操作便捷性，整体采用铸铁材质作为主体框架，保证装夹时的结构刚性，避免夹紧受力后出现钳身形变影响装夹精度；传动螺杆采用梯形螺纹设计，具备良好的自锁性能，夹紧后不会因切削振动出现松脱问题，保障加工过程的安全性；活动颚板与钳身导轨的配合面经过精密刮研处理，保证活动颚板进给过程的直线度，确保夹紧后工件的定位精度。在安装边界与外形尺寸方面，该虎钳底座设置有标准的安装槽孔，可直接通过T型螺栓固定在标准机床工作台或者钳工工作台上，安装时需保证底座与工作台面贴合紧密，避免出现悬空导致装夹不稳；钳身最大开口尺寸适配常规中小型工件的装夹需求，回转底座的外径尺寸适配常规小型机床的工作台安装空间，不会占用过多工作台面，同时预留足够的工件操作空间，能够满足绝大多数常规小型零件的加工装夹需求。整体结构没有冗余的复杂构件，日常维护仅需定期对传动螺杆、导轨配合面加注润滑脂即可，操作门槛低，无论是熟练的机加工操作人员还是实训学员都能够快速上手使用。
