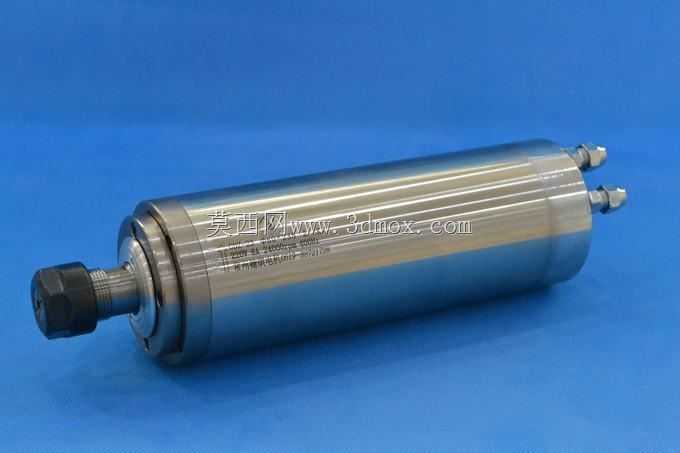

GDZ-23水冷风冷高速雕刻主轴结构

这款主轴是面向多材料切削加工作业开发的核心功能部件，可适配不同类型的加工设备，覆盖广告标识制作、木工雕刻、金属石材切削、数控加工中心多场景的加工需求。针对不同加工场景的散热需求，该系列主轴分化出水冷与风冷两种冷却构型：广告与木工雕刻场景适配的水冷构型，可在长时间连续雕刻作业中维持稳定的工作温度，避免主轴过热导致的加工精度偏移；金属、石材切割雕刻场景适配的风冷构型，无需外接冷却水路，安装部署更灵活，可适应多粉尘、复杂工况下的加工作业；数控加工中心适配的自动换刀构型，可配合设备完成多工序加工中的刀具自动切换，大幅提升复杂零件的加工效率。

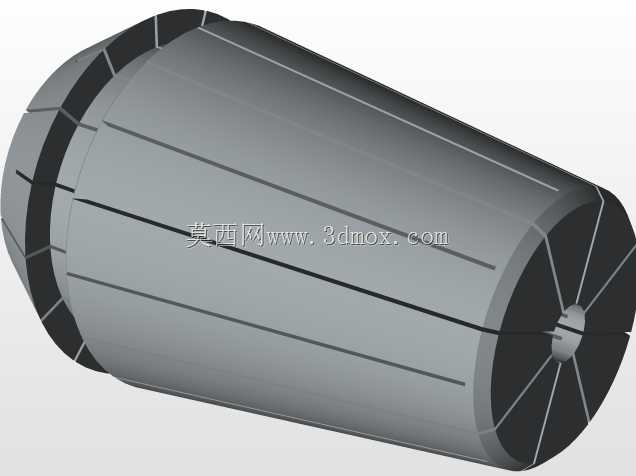

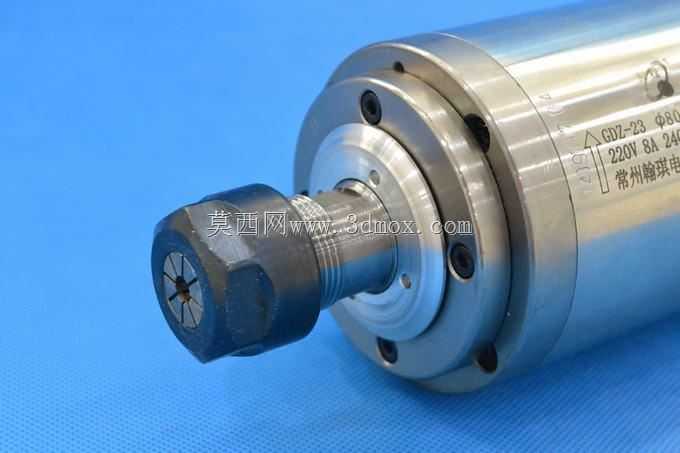

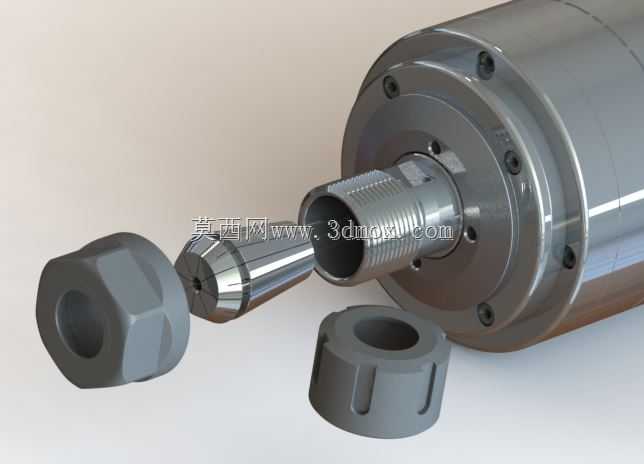

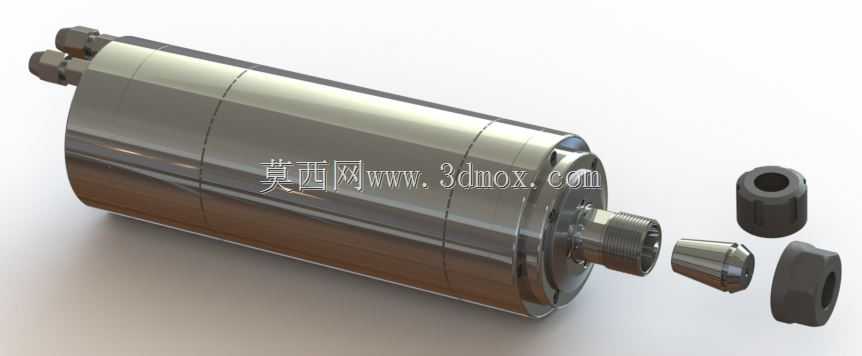

在功能设计上，这款主轴采用ER20夹头锁紧结构，可适配一定范围内不同柄径的加工刀具，装夹操作便捷，锁紧刚性充足，可承受高速切削下的径向切削力，减少加工过程中的刀具振颤，保障加工面的光洁度与尺寸精度。主轴内部采用配对高速轴承组，经过精密预紧调整，可支撑主轴在高转速区间平稳运转，满足精细雕刻、高速切削的作业要求，同时兼顾一定的重切削负载能力，适配不同加工工艺的参数需求。

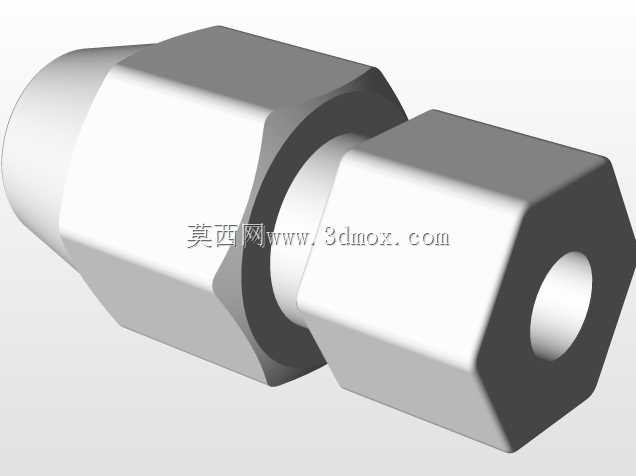

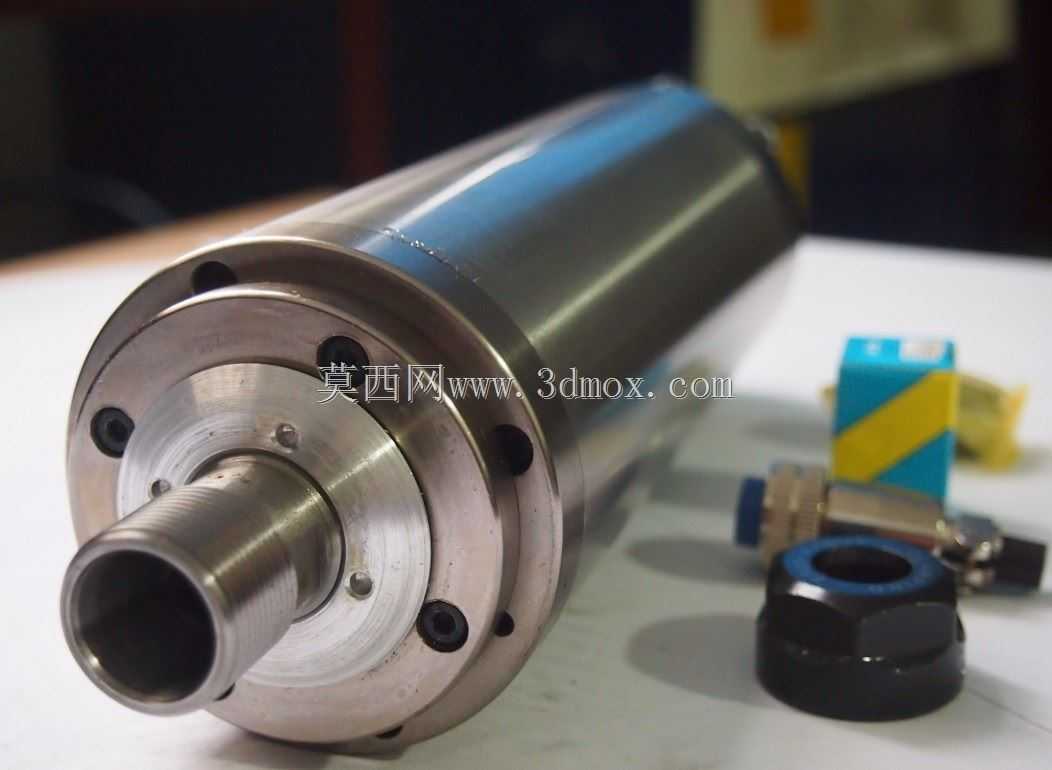

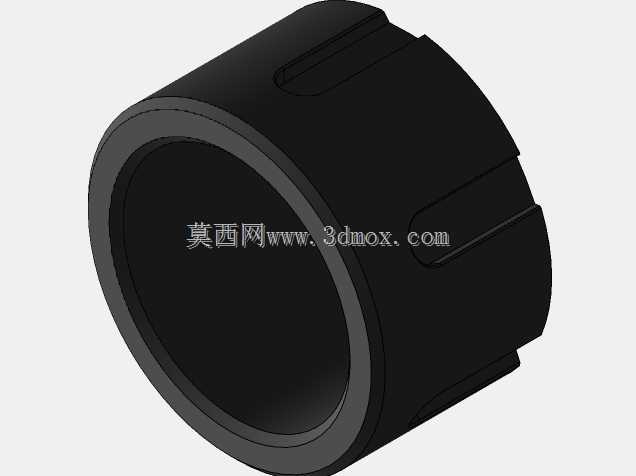

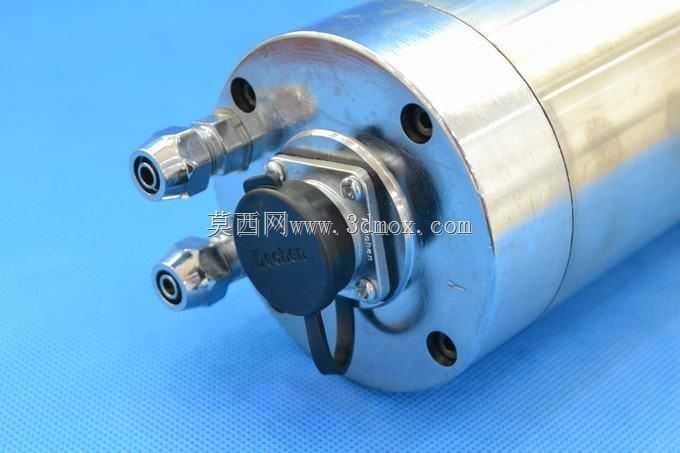

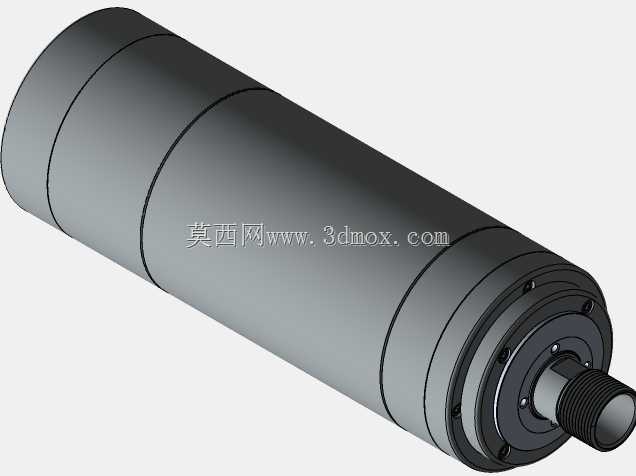

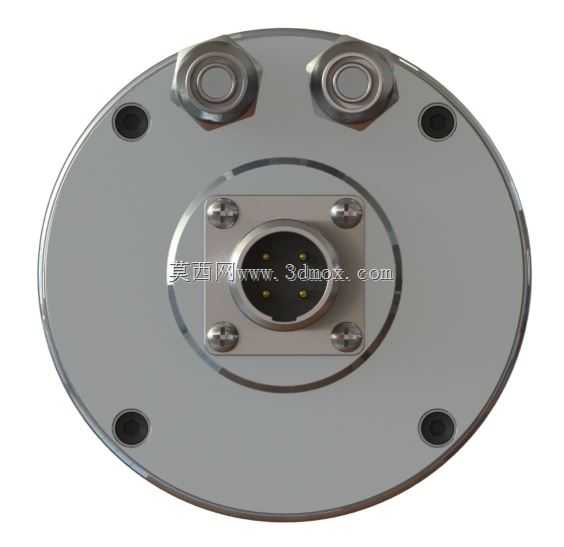

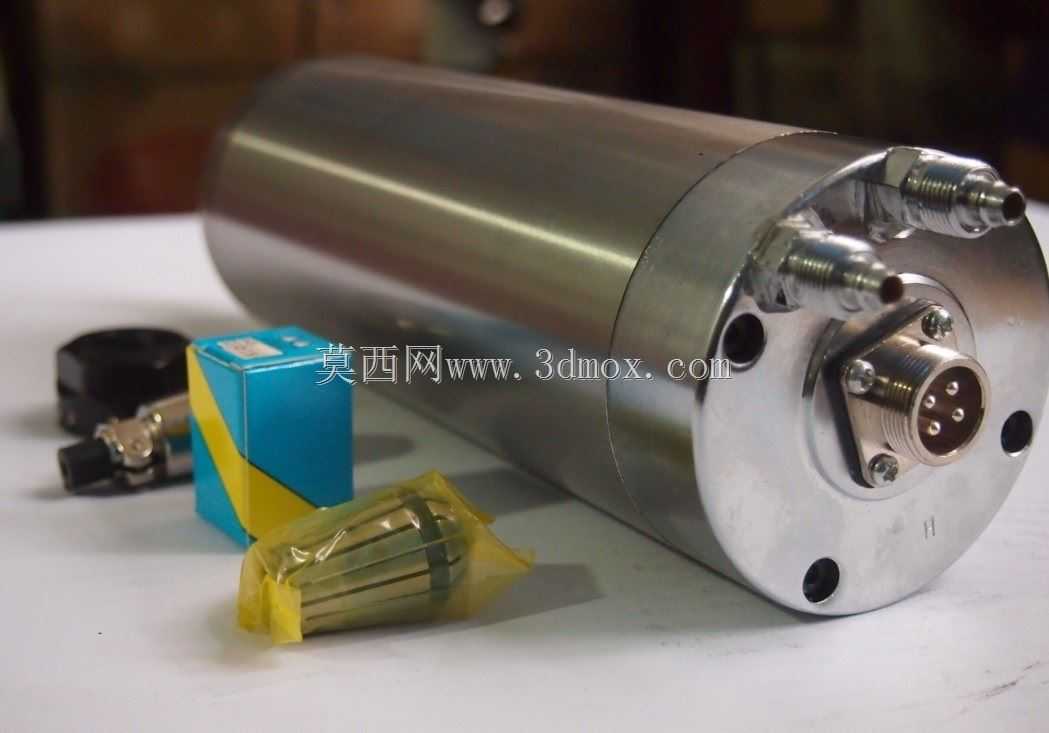

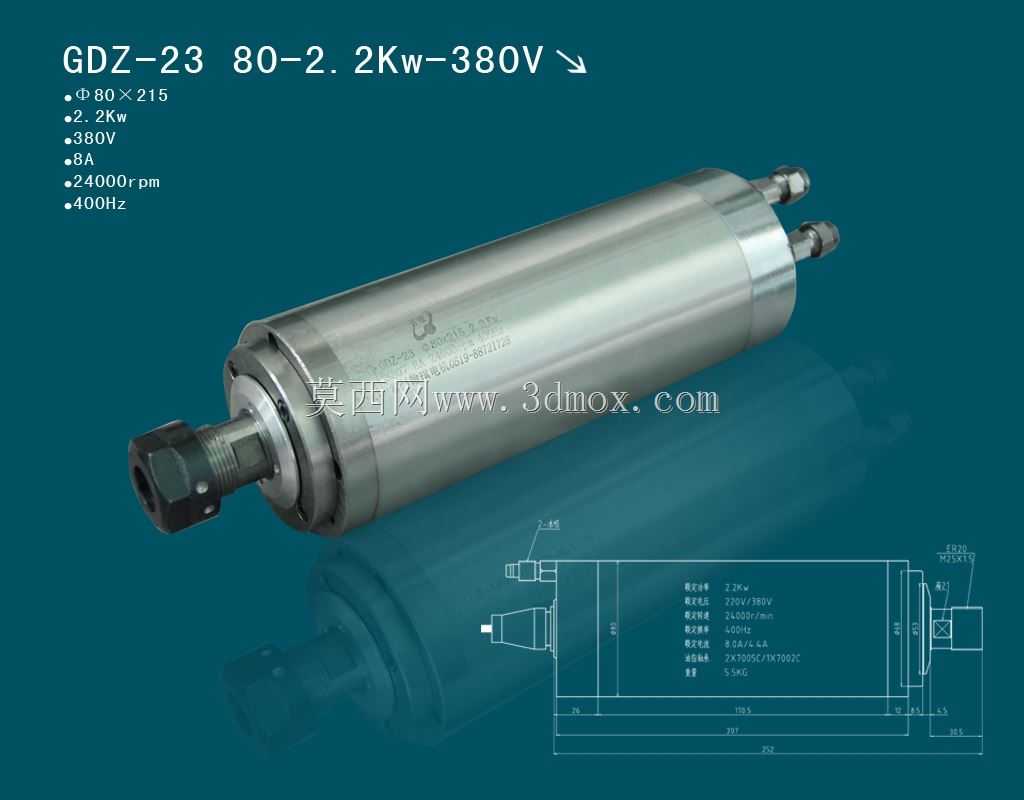

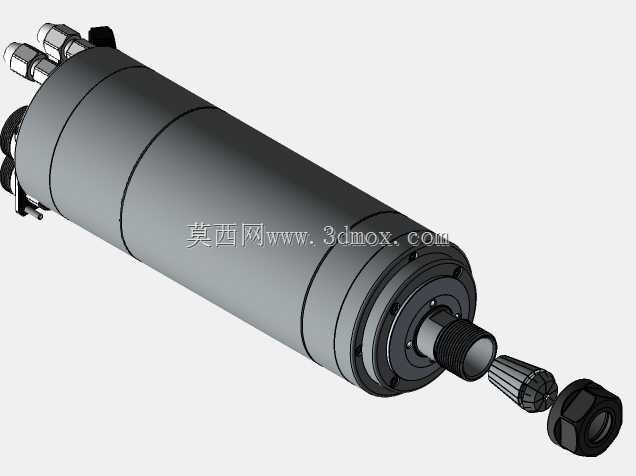

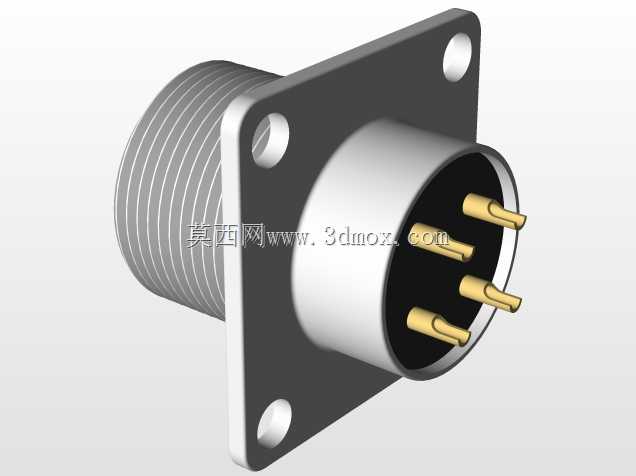

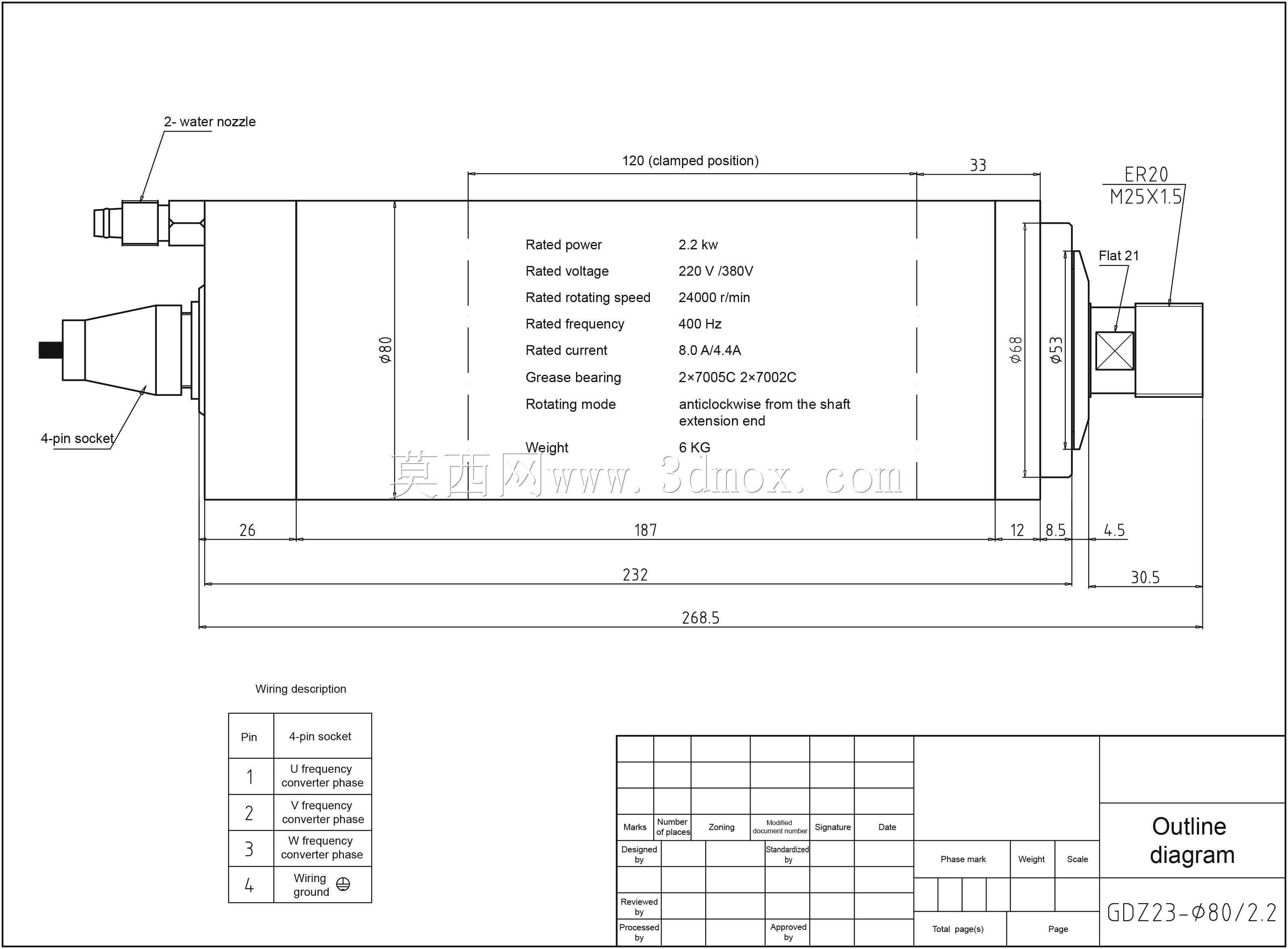

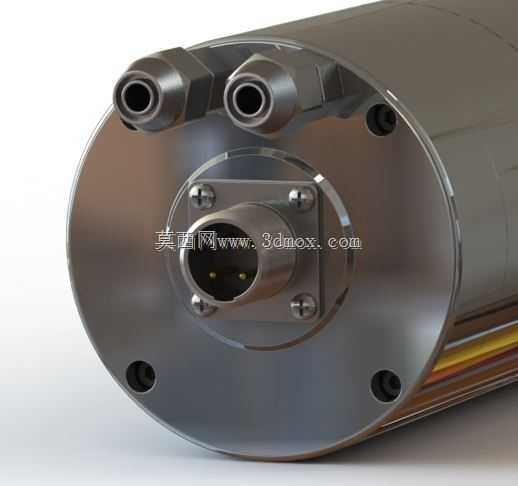

从安装适配维度来看，这款主轴主体为规整圆柱构型，外径80mm，轴向总长235mm，安装时可通过配套的锁紧螺母与设备安装座完成固定，安装边界清晰，不需要额外设计复杂的转接结构，可直接适配市面上多数同安装规格的雕刻机、数控加工设备。主轴的接线端、冷却接口布局在主体尾部，不会干涉前端加工区域的刀具运动，走线与管路排布更规整，可减少加工过程中管线剐蹭工件的风险。

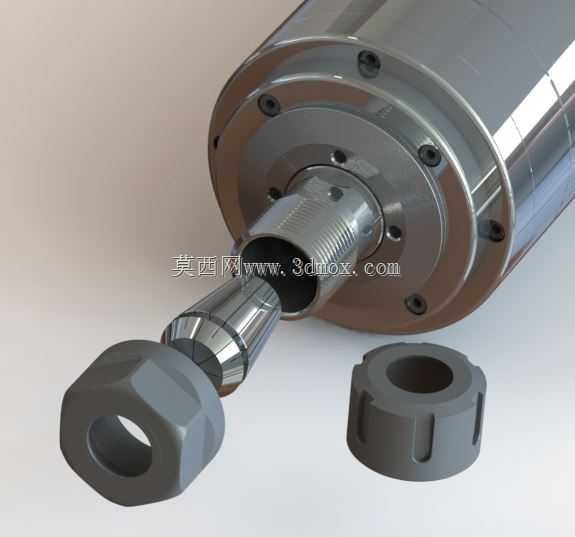

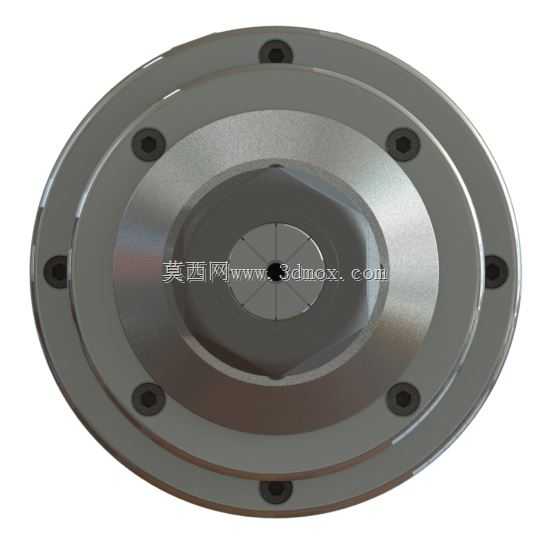

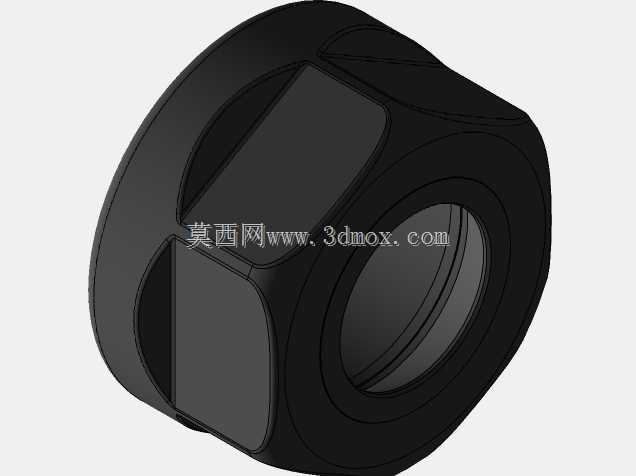

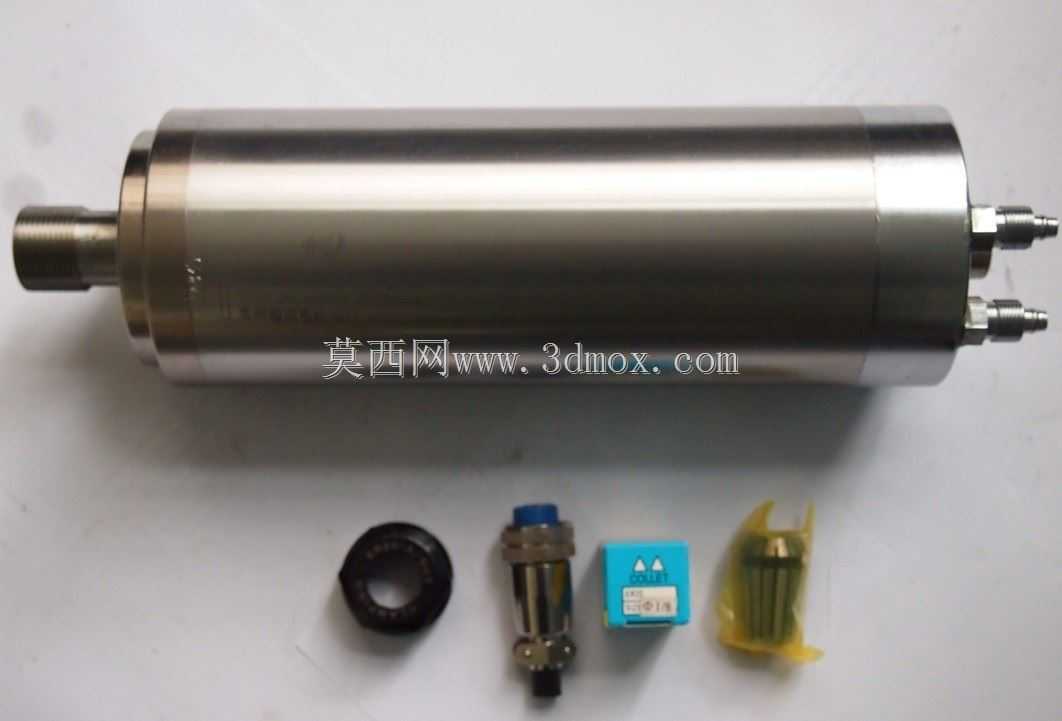

在结构细节设计上，主轴前端设置有密封防护结构，可阻挡加工过程中产生的粉尘、切削液进入主轴内部，保护内部轴承与绕组结构，延长部件的使用寿命。配套的锁紧螺母、ER夹头均做了精度适配，与主轴锥孔的贴合度高，装夹后刀具的径向跳动控制在极小范围内，可保障高精度加工场景下的尺寸一致性。不同冷却构型的主轴在主体结构上保持了安装尺寸的通用性，用户可根据自身加工场景的散热需求、工况条件选择对应构型，不需要调整设备的安装位结构，设备升级替换的成本更低。
