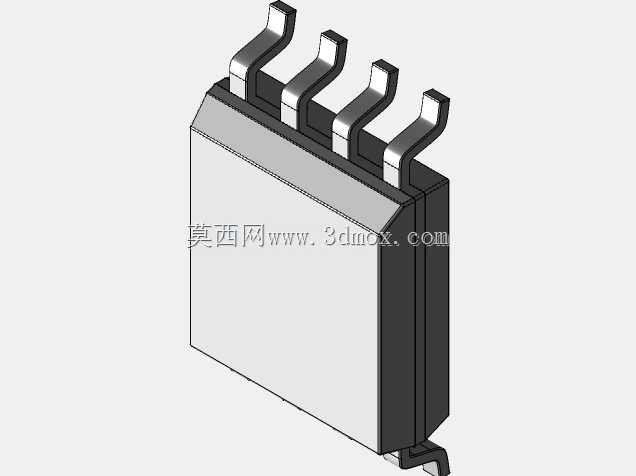

SOIC8封装208mil规格电子元器件结构

该结构对应表面贴装型集成电路常用的SOIC8封装208mil规格形态，广泛应用于消费电子、工业控制板卡、汽车电子模块、通信终端设备的电路板组装场景中，是小功率逻辑芯片、运算放大器、电源管理芯片、接口转换芯片最常采用的封装载体之一，在波峰焊、回流焊的SMT量产贴片工序中适配绝大多数高速贴片机的吸嘴取料参数与视觉定位逻辑，能够满足批量生产中的快速上料、精准贴装需求。从实际用途来看，该封装结构一方面为内部的硅基芯片提供物理防护，隔绝外界水汽、粉尘与机械外力对晶圆键合点的损伤，另一方面通过两侧外伸的鸥翼型引脚实现芯片内部电路与外部PCB走线的电气连通，同时承担芯片工作时的热量导出作用，保障芯片在额定工作温度区间内稳定运行。在功能特性设计上，该封装采用双侧对称排布的8引脚设计，引脚为弯折成型的鸥翼结构，这种结构设计能够在焊接过程中通过焊锡的表面张力自动校正微小的贴装偏移，降低贴片不良率，同时引脚的弯折弧度能够缓冲PCB受热变形时产生的机械应力，避免温度循环测试中出现引脚脱焊、焊点断裂的问题；封装主体采用环氧树脂模塑成型，具备优异的绝缘性能与耐温特性，能够承受SMT焊接过程中的短时高温冲击，不会出现封装鼓包、开裂的问题。设计过程中严格遵循JEDEC相关封装标准，主体为规整的长方体结构，引脚间距、引脚伸出长度、封装本体厚度、引脚共面度都经过精准校核，既保证引脚与PCB焊盘的匹配度，也控制封装整体占用的电路板面积，在有限的板卡空间内实现更高的元件排布密度；安装边界上充分考虑量产贴装的工艺要求，封装本体两侧预留足够的引脚识别空间，引脚末端的成型尺寸适配标准焊盘设计，焊接后焊点能够形成均匀的浸润弯月面，既保证电气连接可靠性，也方便后续的返修作业，无需特殊工具即可完成拆焊与重新贴装。
