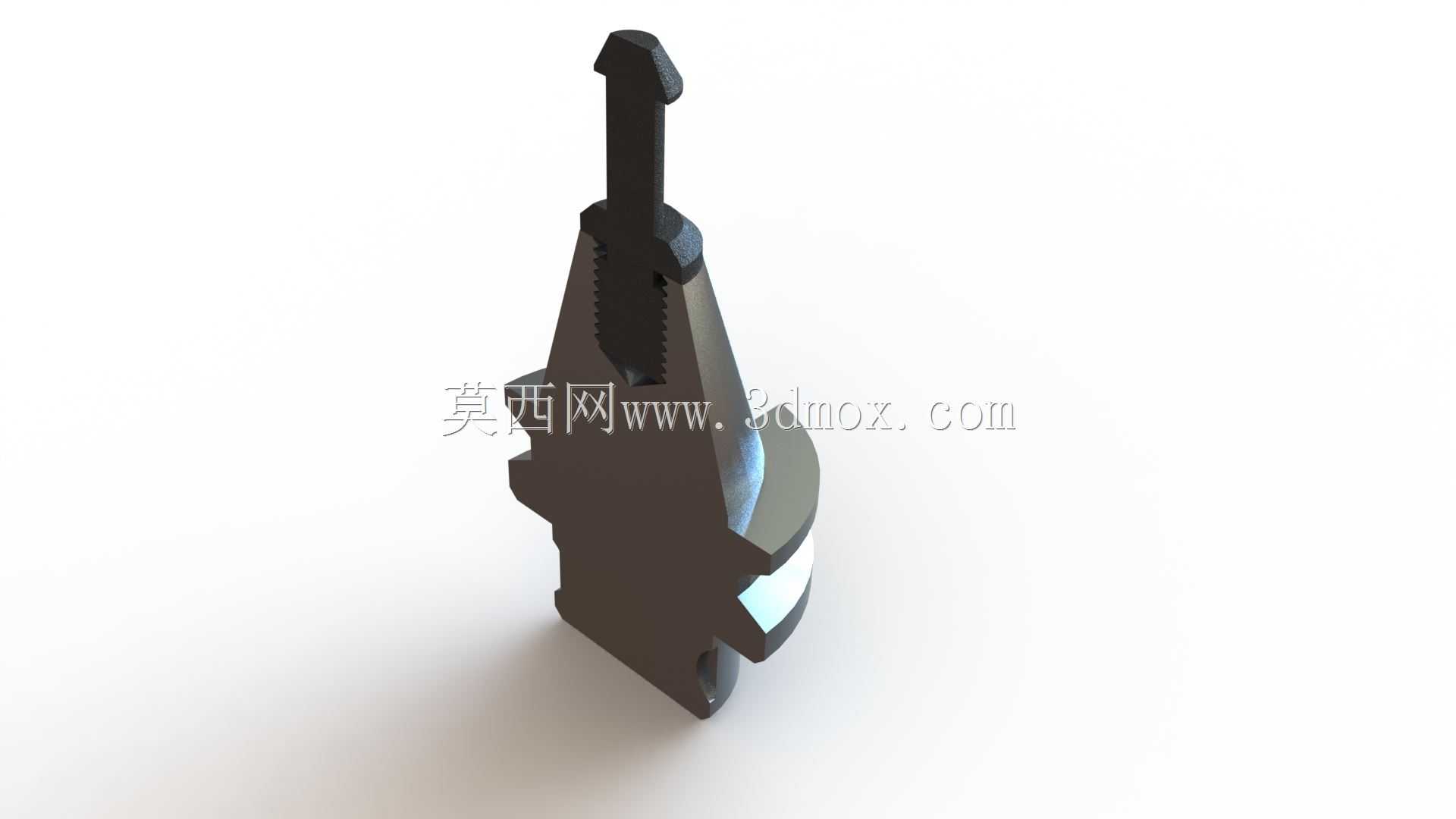

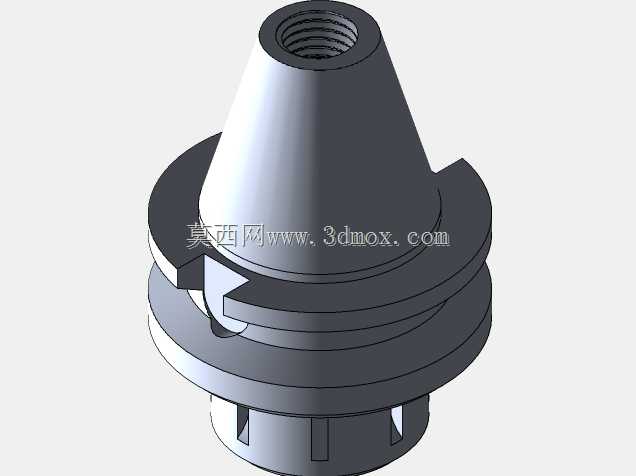

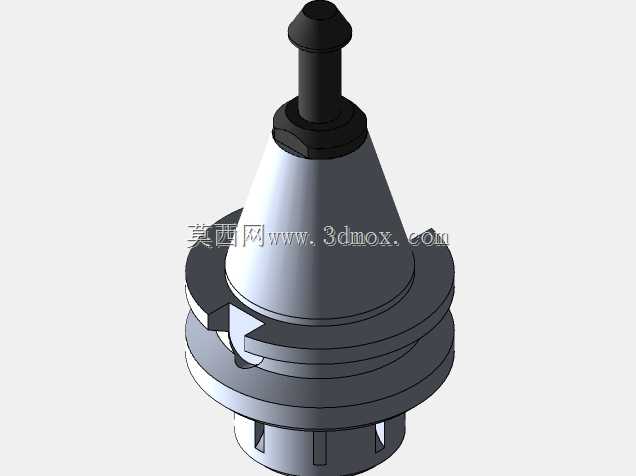

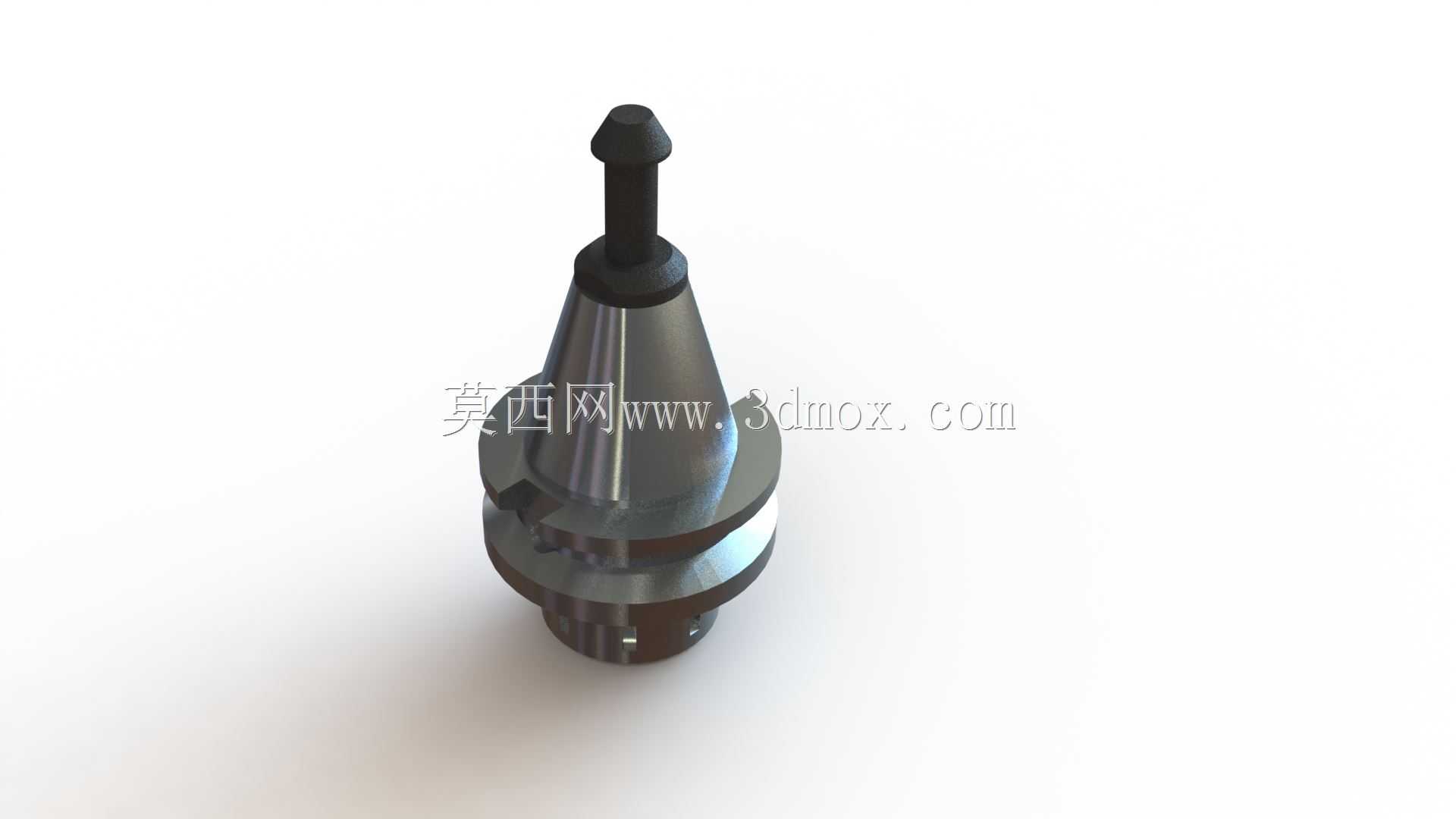

BT40锥度数控加工中心刀柄组件

这款BT40刀柄组件是数控铣削加工场景中核心的刀具连接载体，主要适配配置BT40规格主轴锥孔的立式加工中心、数控铣床、镗床等金属切削设备，承担着连接机床主轴与切削刀具、传递主轴扭矩与转速、保障加工精度稳定性的关键作用，在精密模具加工、汽车零部件铣削、通用机械零件精密加工等场景中应用广泛。从功能特性来看，该刀柄采用7:24的标准BT锥度设计，锥面与主轴内锥孔贴合后可实现精准的自定位，配合顶端的拉钉结构，能够被主轴内部的拉爪牢固锁紧，在高速旋转过程中不会出现松动、偏摆的问题，可有效传递大切削扭矩，满足硬质合金铣刀、钻头、镗刀等多种切削刀具的装夹需求，适配粗加工、半精加工、精加工等不同切削工况的使用要求。在设计思路上，这款组件做了结构简化处理，在保留核心装夹、连接功能的前提下，优化了非关键部位的结构形态，既保证了锥面的配合精度、拉钉的连接强度、装夹端的刀具锁紧可靠性，又减少了冗余结构带来的重量负担，降低了主轴高速旋转时的动平衡调校难度，能够适配常规转速区间的加工需求，同时结构简洁便于日常的拆装维护、清洁保养，可有效降低车间一线操作人员的刀具更换操作难度。从外形与安装边界来看，该刀柄整体为同轴回转体结构，锥部大端直径符合BT40的通用标准尺寸，整体轴向长度适配常规加工行程的机床主轴伸出范围，安装时仅需将锥面擦拭清洁后对准主轴锥孔推入，主轴拉爪即可自动锁紧拉钉完成固定，拆卸时通过主轴的打刀机构推动拉钉即可松脱取出，安装边界完全匹配通用BT40主轴的安装空间要求，不会与机床主轴端面、周边防护结构产生干涉，可直接替换同规格的标准刀柄投入生产使用，无需对机床进行额外改造。在实际加工过程中，该类刀柄的锥面配合精度直接决定了刀具的径向跳动误差，这款组件的锥面加工精度符合行业通用标准，装夹刀具后可将刀尖跳动控制在合理范围内，能够有效保障加工表面质量，延长切削刀具的使用寿命，减少因刀柄精度不足导致的崩刀、加工尺寸超差等生产问题，是数控加工车间不可或缺的通用工艺装备。
