水冷高速雕刻加工电主轴结构设计

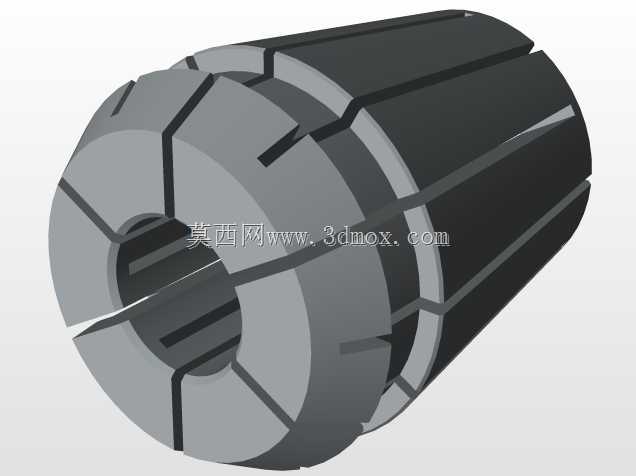

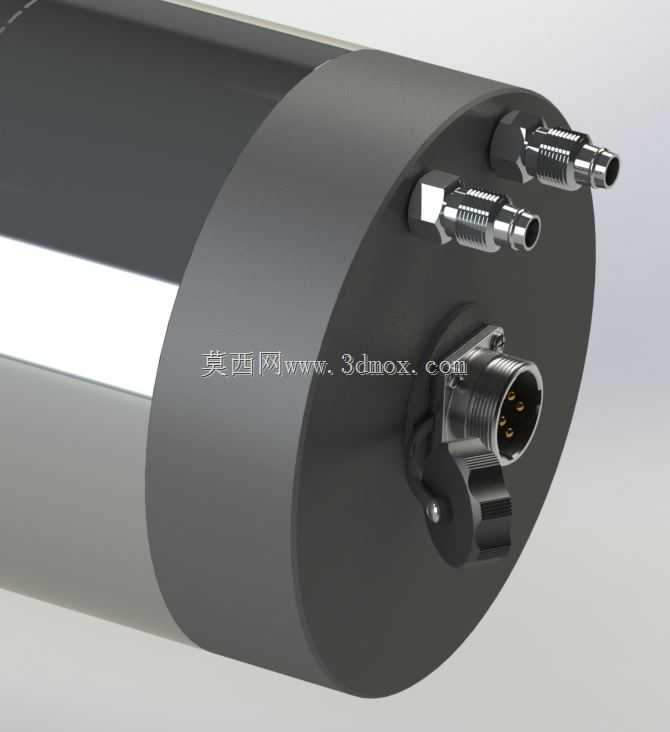

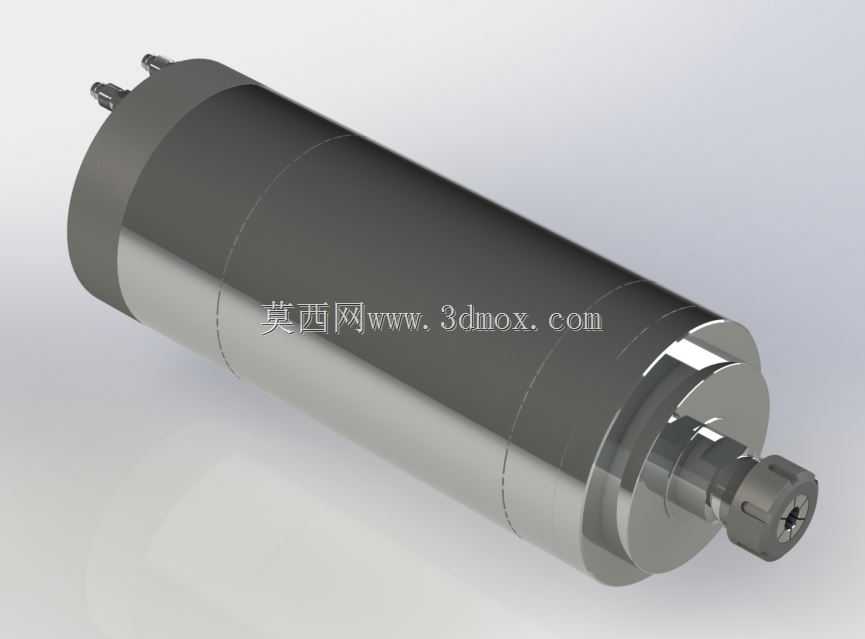

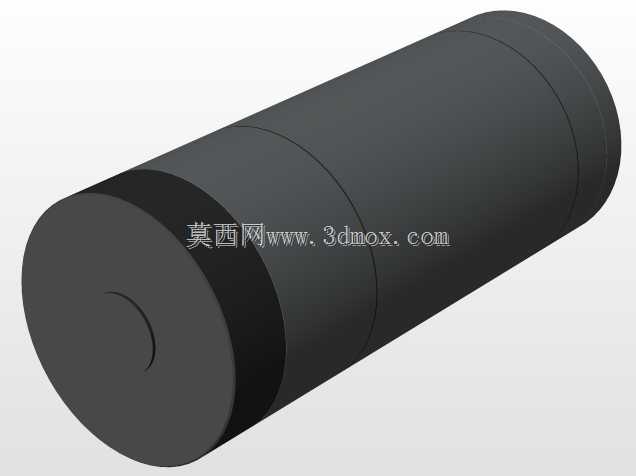

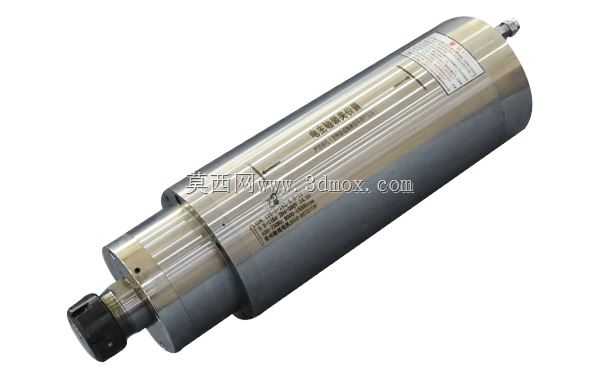

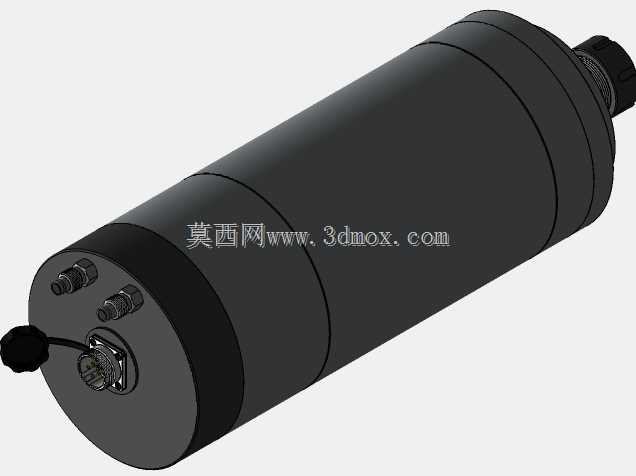

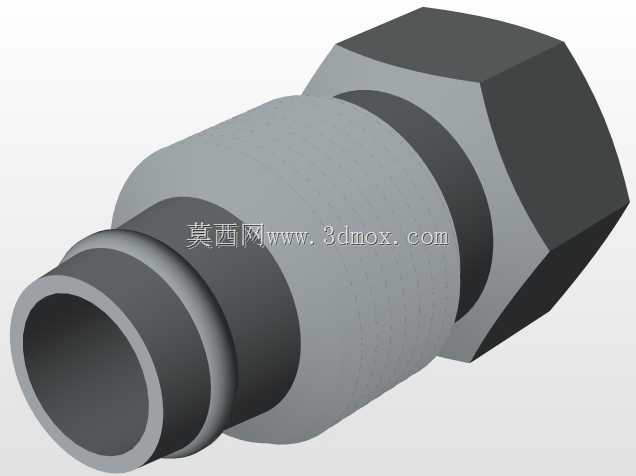

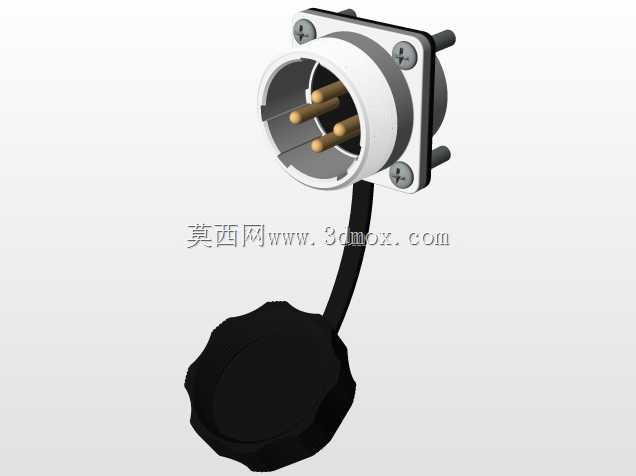

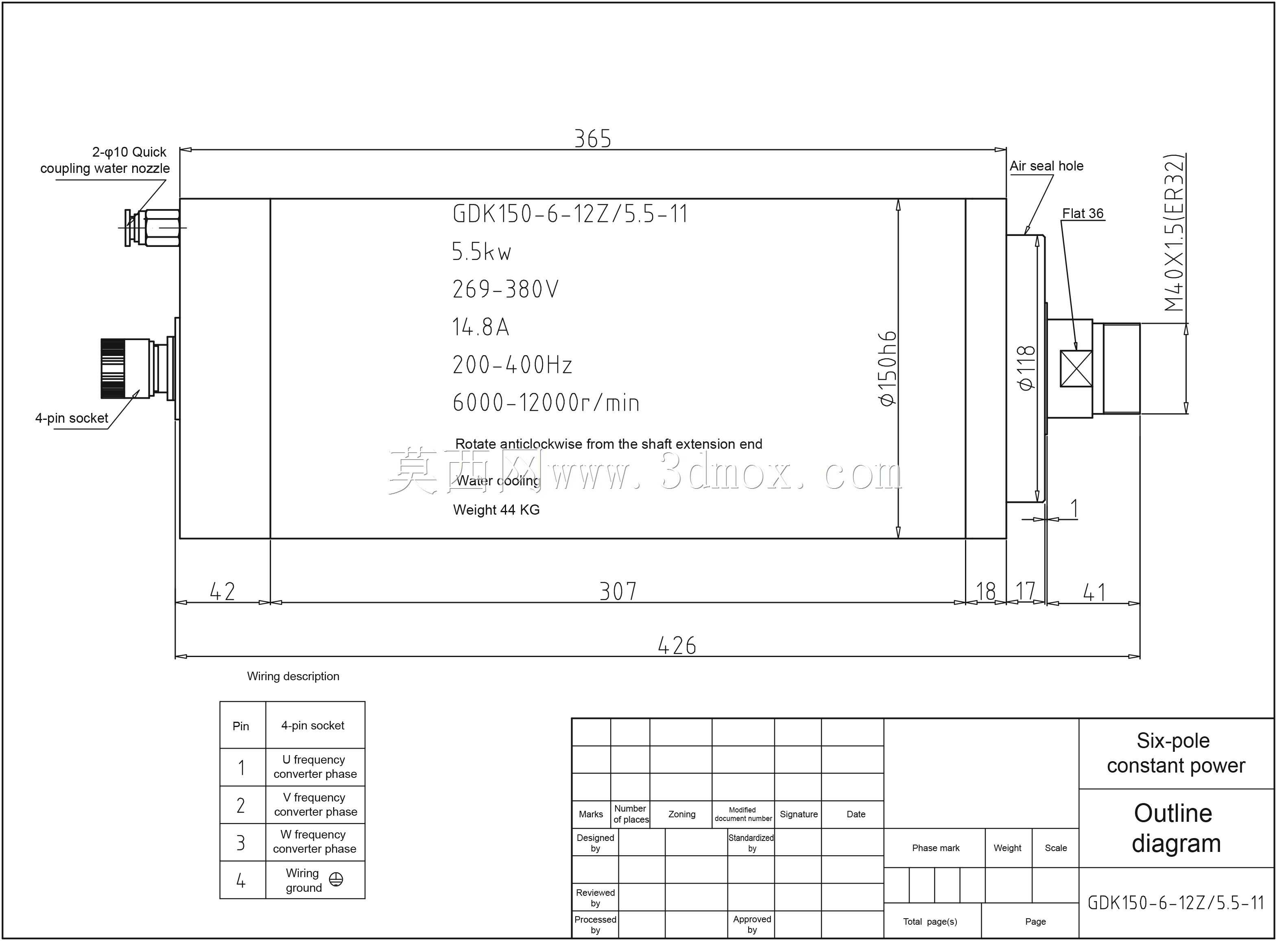

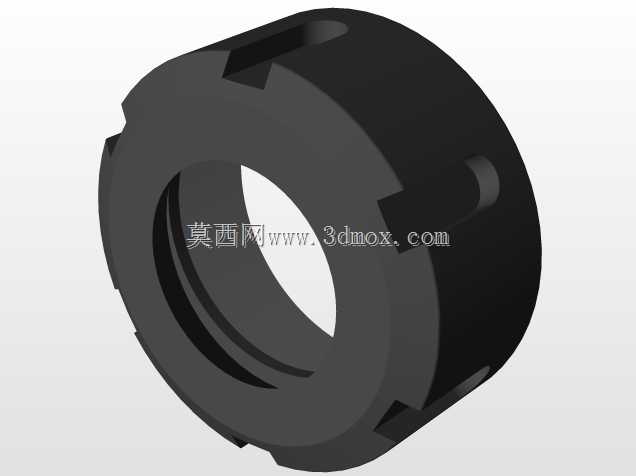

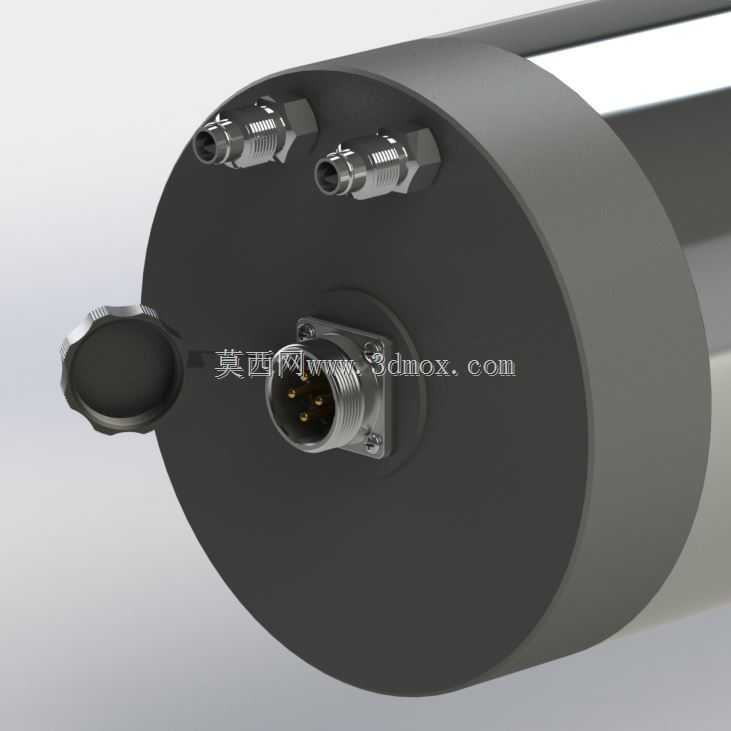

这款电主轴是数控加工领域的核心执行部件，主要适配各类数控雕刻机、精雕机以及小型数控加工中心，可覆盖广告标识制作、木工浮雕加工、金属模具精雕、石材碑刻切割等多场景的加工作业需求，能够在高转速工况下持续稳定输出切削动力，保障加工面的光洁度与轮廓精度。从功能特性来看，该主轴采用水冷循环的散热结构设计，通过缸体内部的密闭流道带走高速运转产生的热量，相比风冷结构能更好控制主轴温升，避免长时间加工出现热伸长影响加工精度，同时搭配高速精密角接触轴承组，采用润滑脂预润滑设计，既保障了高转速下的回转精度，也降低了日常维护的复杂度。主轴端部采用标准ER弹性夹头连接结构，可适配不同直径的铣刀、雕刻刀、钻头等切削刀具，换刀操作便捷，夹持刚性充足，能够承受切削过程中的径向与轴向载荷，减少加工振刀的问题。在设计思路上，这款主轴采用圆柱形一体式缸体结构，外壳做了氧化发黑处理提升耐磨与抗腐蚀性能，尾部集成了水冷接头与航空电源插座，将流体通路与电气接口集中布置，既简化了设备安装时的管路与线路排布，也避免管线干涉影响主轴的安装与运转。从安装边界来看，主轴缸体为标准圆柱外形，可通过配套的抱箍座直接固定在机床的Z轴滑台上，安装时无需额外制作复杂的转接法兰，适配市面上多数同规格安装尺寸的数控设备，尾部的接头与插座均做了防松设计，避免设备高速移动过程中出现管路脱落、接头松动的问题。在实际加工应用中，这款主轴可根据不同加工材质匹配对应的转速区间，加工软质木材、亚克力等材料时可采用高转速进给，获得光滑的加工表面；加工金属、石材等硬质材料时可调整至合适的扭矩输出区间，保障切削效率的同时减少刀具磨损，水冷结构的持续散热能力可支撑主轴长时间连续作业，满足批量加工的生产需求，整体结构紧凑，运转噪音低，动平衡精度达标，能够适配高精度雕刻与轻量铣削的加工要求。
