GDK125水冷高速雕刻加工电主轴结构

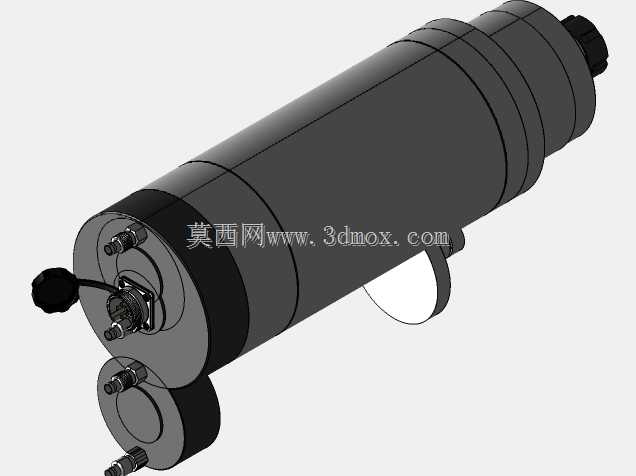

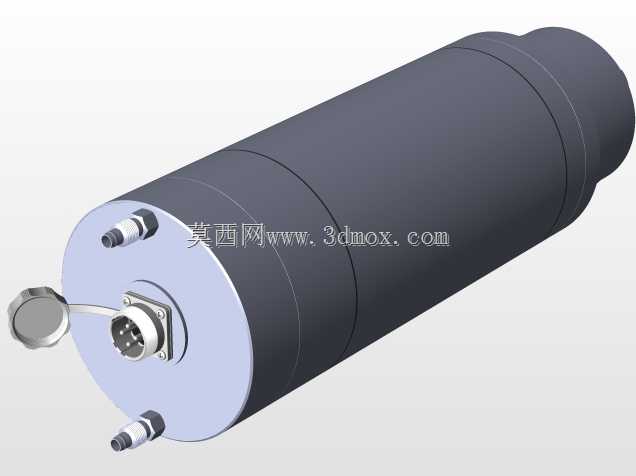

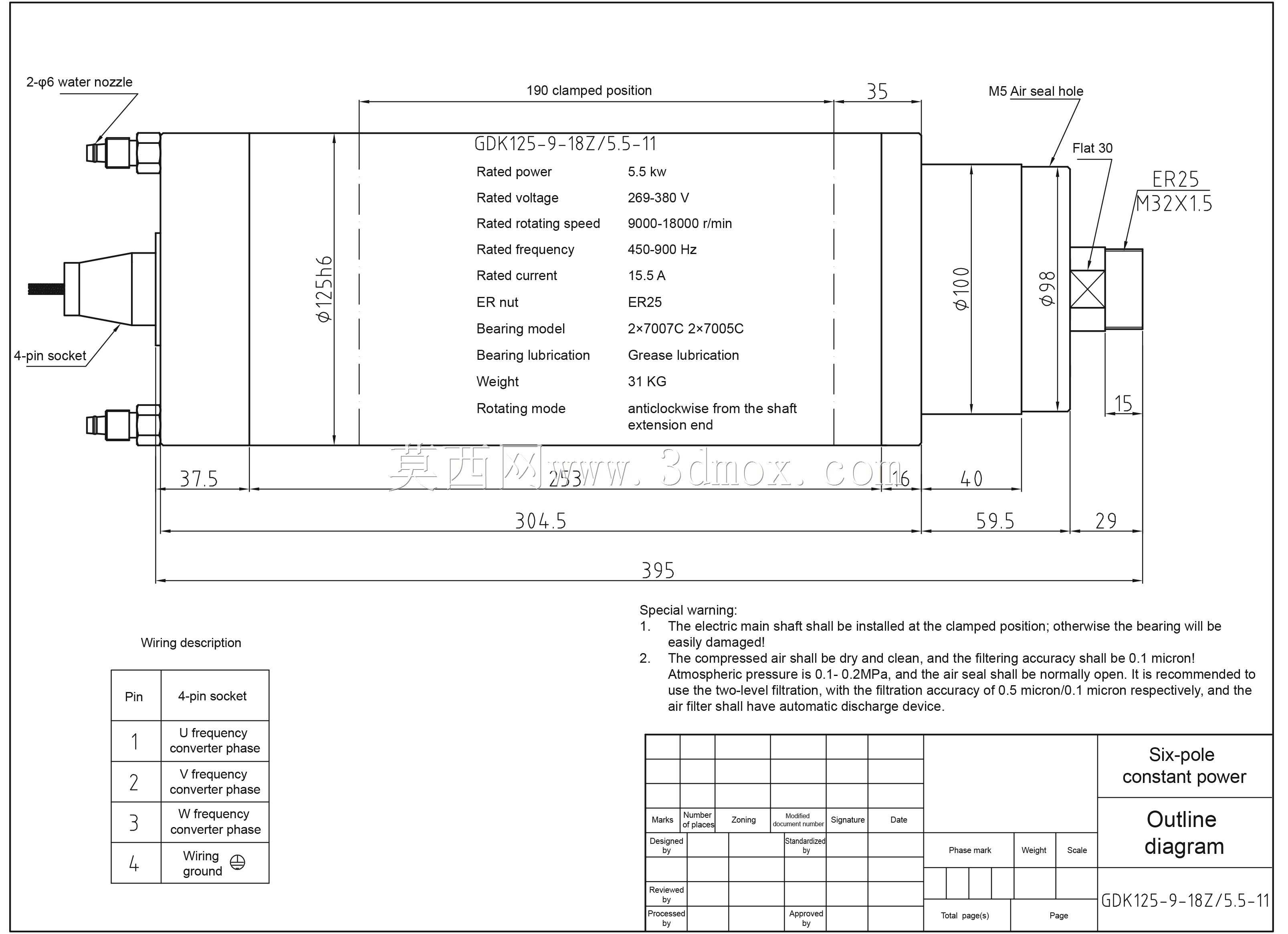

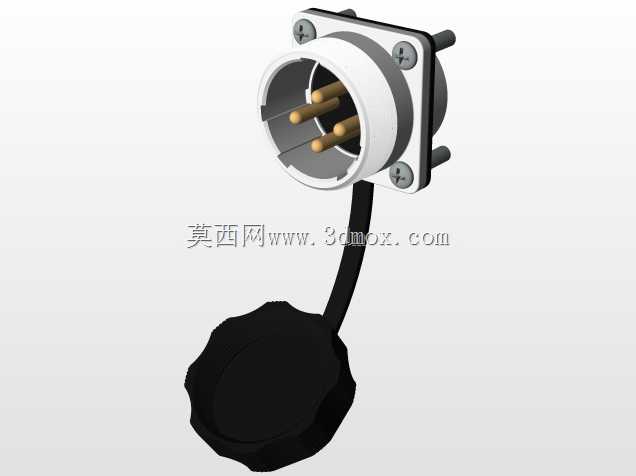

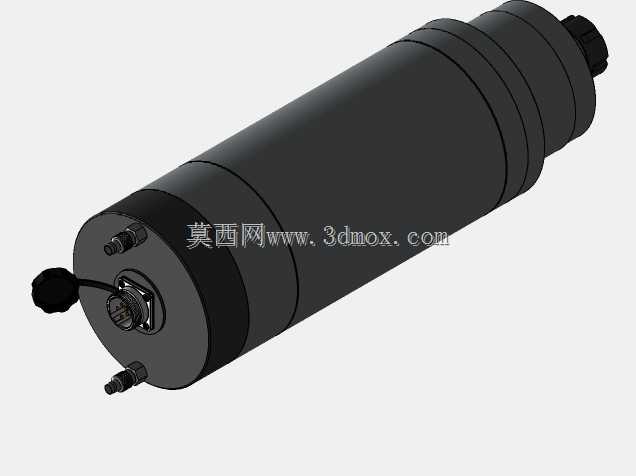

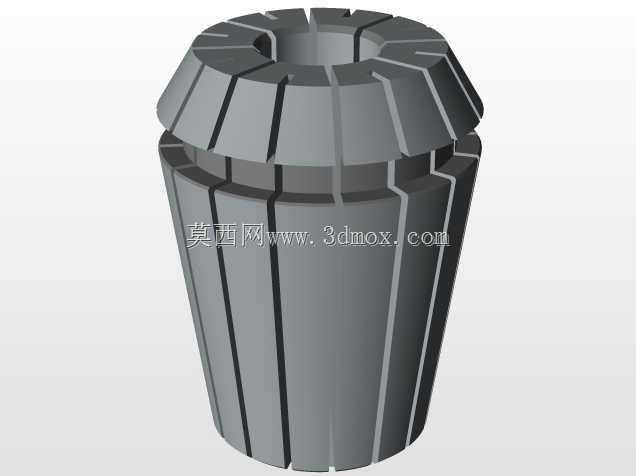

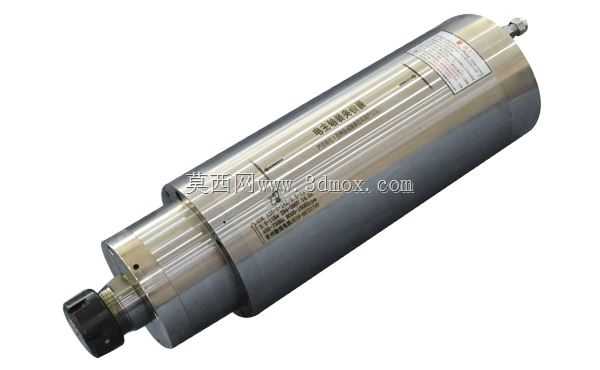

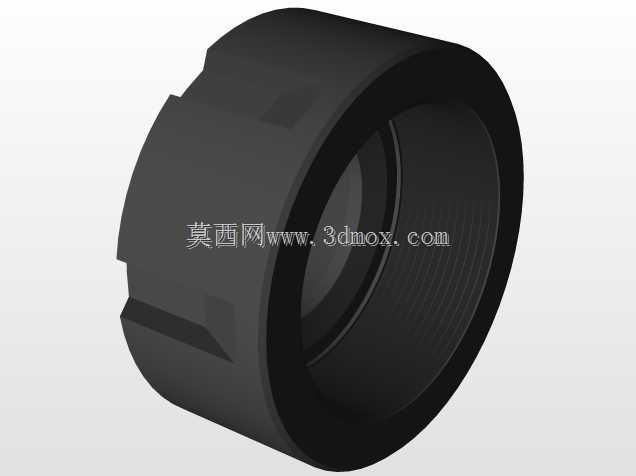

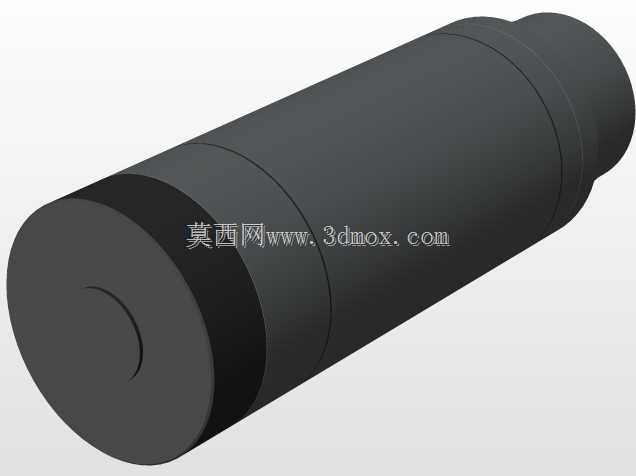

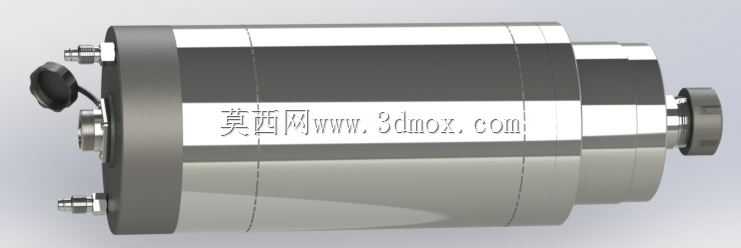

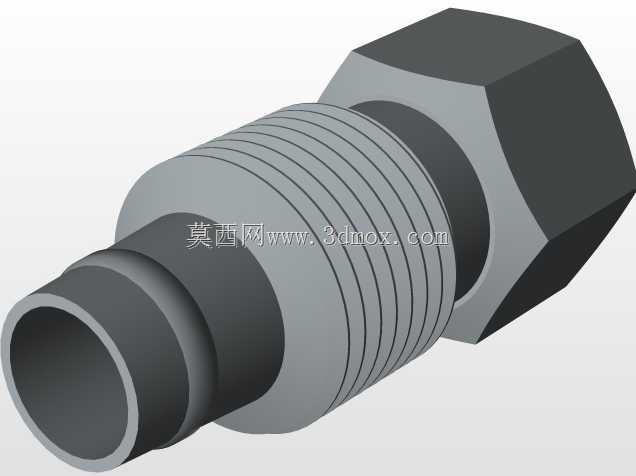

这款电主轴是数控加工、雕刻作业场景中的核心执行部件，主要承担高速旋转带动刀具完成材料去除加工的功能，可适配广告雕刻、木工雕刻、金属与石材切割雕刻、数控加工中心钻铣等多类加工场景，不同冷却形式的同系列产品可对应差异化加工需求，水冷结构的型号凭借稳定的温控能力，可胜任金属、石材等硬质材料的长时间连续切削、雕刻与钻铣作业，风冷型号则多用于木工、广告材料等加工负载相对温和的场景，带ATC自动换刀结构的型号可适配数控加工中心的自动化加工流程，配合水冷系统实现长时间稳定作业。从功能特性来看，该主轴采用水冷循环的冷却方式，可在高速运转过程中快速带走主轴内部轴承、电机产生的热量，避免长时间高转速运行出现热变形，保障加工精度与主轴使用寿命；润滑采用润滑脂润滑形式，降低日常维护的复杂度，轴承配置可承受高速运转下的径向与轴向载荷，保障切削过程中的主轴刚性；轴端采用标准ER夹头连接结构，可适配对应规格的各类铣刀、雕刻刀、钻头等加工刀具，接口通用性强，可快速完成刀具更换适配不同加工工序；尾部预留电气接口与水冷管路接口，电气接口采用航空插头形式，具备可靠的防护能力，可避免加工现场的切削液、粉尘侵入造成电气故障，水冷接口采用标准管螺纹连接，可快速对接车间冷却循环管路。在设计思路上，整体采用圆柱形主体结构，外壳为金属材质兼顾结构强度与散热辅助能力，将电机、轴承、冷却流道集成在主轴筒体内部，大幅压缩整体结构体积，相较于传统主轴加电机的传动结构，省去了皮带、齿轮等中间传动环节，可实现更高的运转转速，同时消除传动间隙带来的精度误差，提升加工表面质量与加工精度；尾部端盖将电气接口、水冷接口集中布置，方便现场安装时的管路与线路排布，避免管线干涉影响主轴安装与运行。从安装边界来看，主体为等直径圆柱结构，安装时可通过筒体圆柱面与设备的主轴安装座配合锁紧，安装座的配合尺寸需匹配主轴筒体直径，预留足够的轴向安装空间，尾部需预留足够的管线弯折空间，避免水冷管、电缆在主轴运行过程中出现拉扯、弯折过度的问题，轴端伸出长度需匹配加工台面的行程范围，保证刀具可覆盖全部加工区域，同时避免主轴与工作台、工装夹具发生碰撞干涉。
