四爪独立超重型大通孔车床卡盘结构

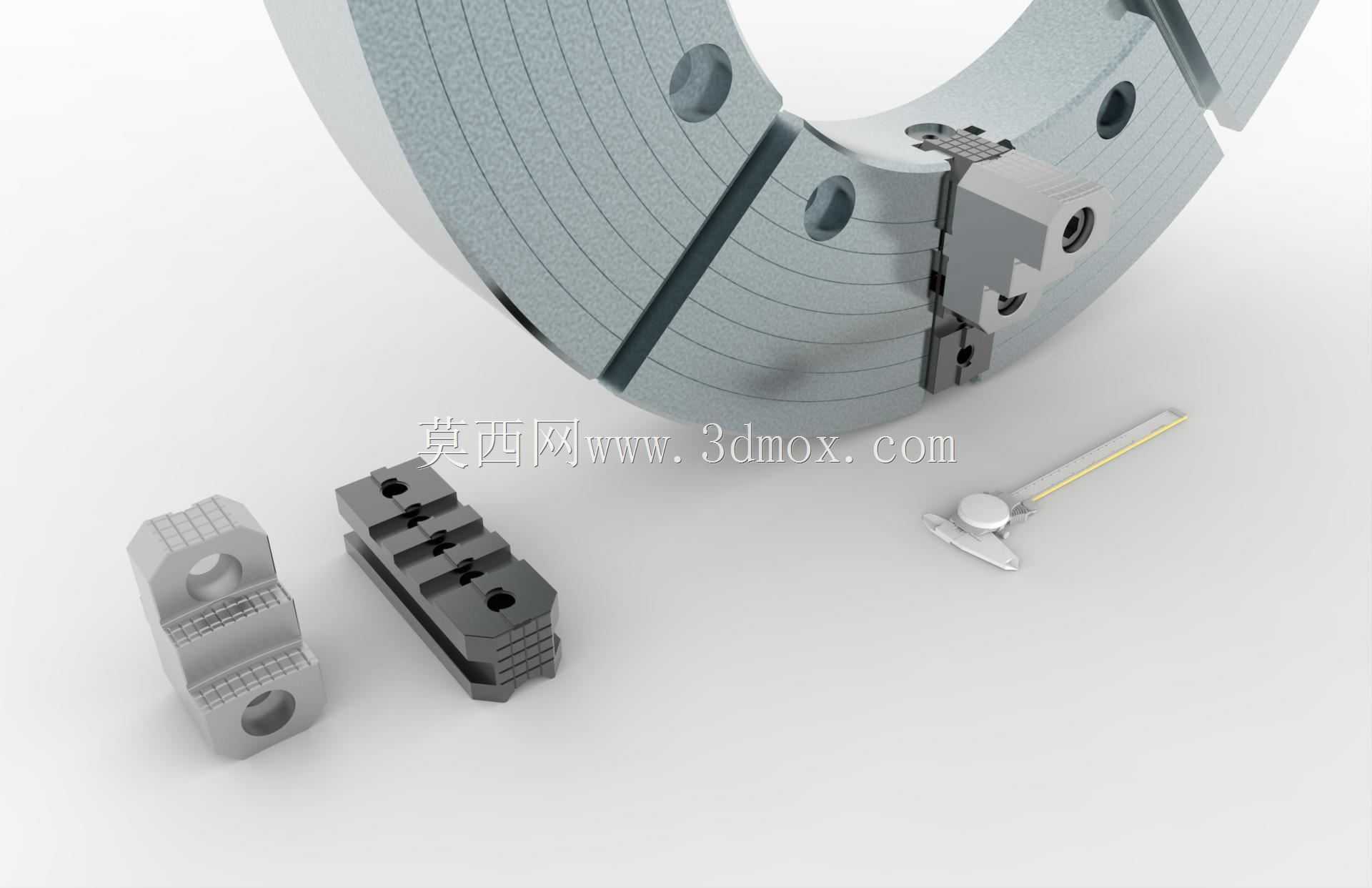

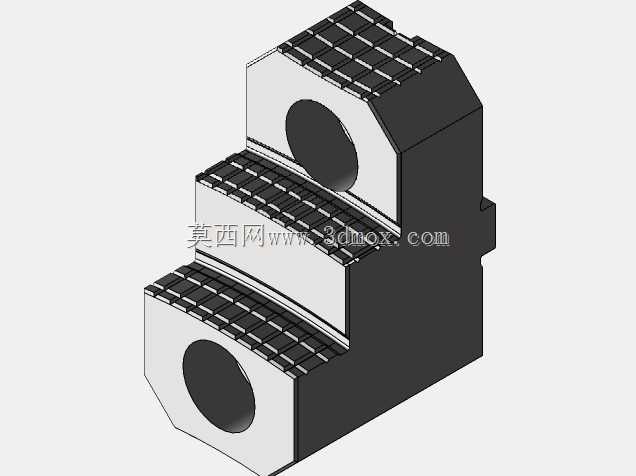

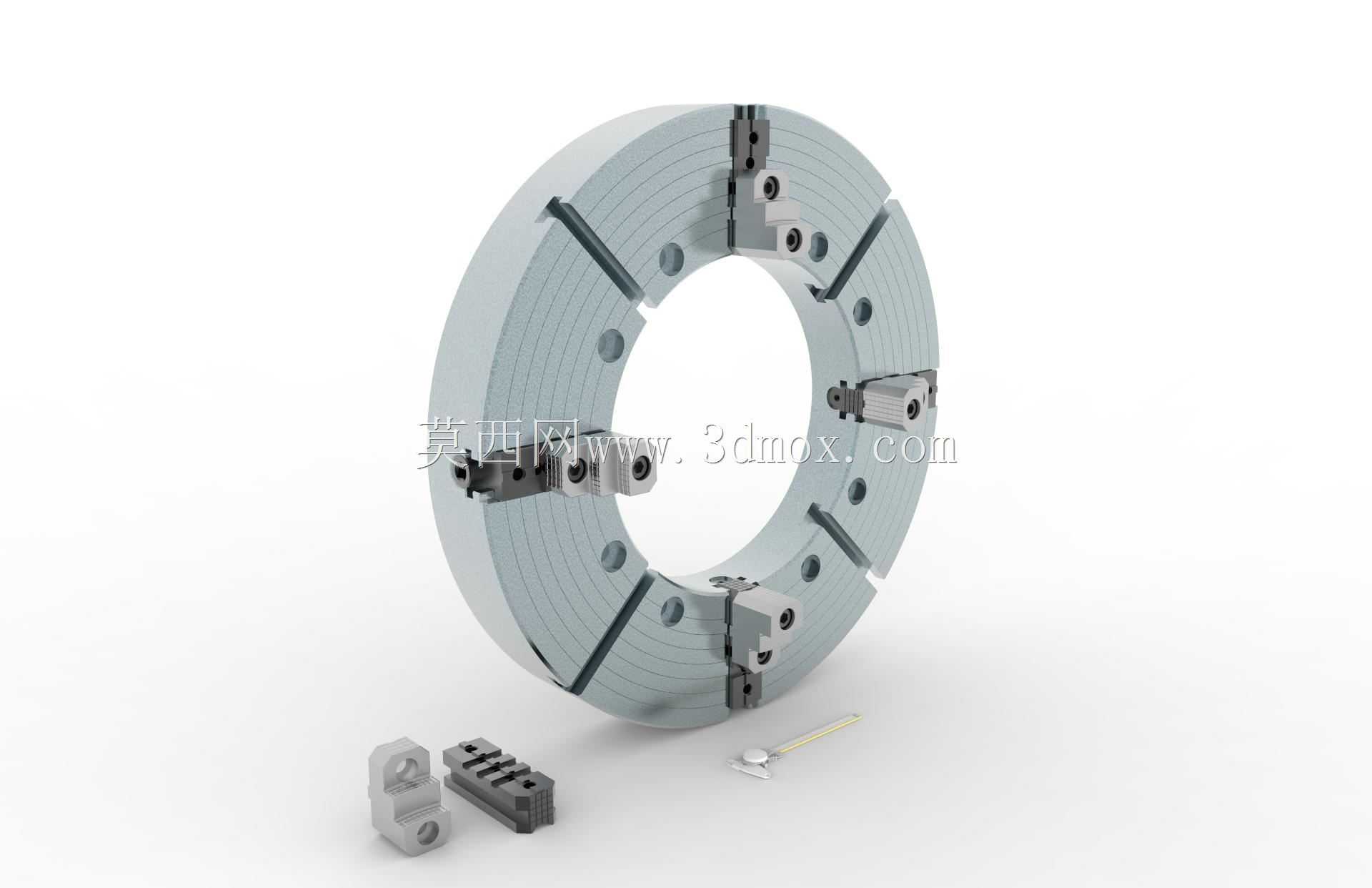

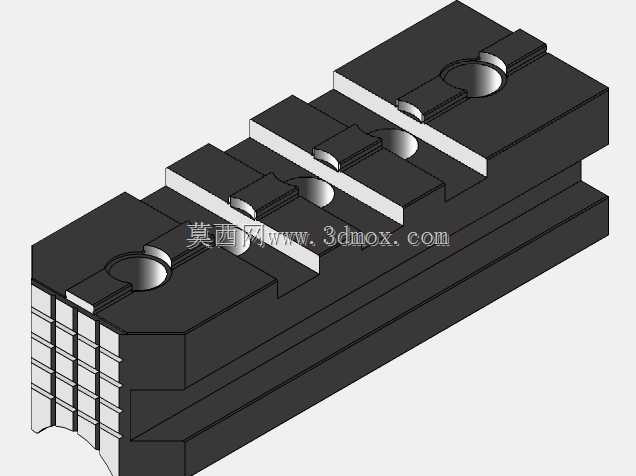

这款四爪独立超重型大通孔卡盘，是面向大尺寸轴类、筒类零件加工场景设计的核心机床夹持部件，主要适配卧式车床、重型落地车床以及部分专用回转加工设备，在重型机械制造、大型管件加工、风电主轴生产、船舶轴系加工等场景中有着不可替代的作用。区别于普通三爪自定心卡盘，这款卡盘采用四爪独立调节的结构设计，每一个卡爪都可以单独进行径向位置调整，既可以夹持截面为圆形的规则回转零件，也能够装夹截面为方形、矩形或是不规则形状的异形重型工件，夹持适配范围远大于常规自定心卡盘。大通孔的结构设计是这款产品的核心优势，贯穿式的大直径中心孔可以允许长棒料、大直径管件直接从卡盘中心穿过，在加工长轴类、长筒类零件时，无需对工件进行截断分段装夹，既能够减少装夹找正的辅助工时，也能够避免多次装夹带来的形位公差累积，有效提升长工件的加工同轴度。在功能特性上，这款卡盘的卡爪采用分体式组合结构，配套有可更换的不同规格钳口，针对不同材质、不同夹持面要求的工件，可以更换对应齿形、对应接触面形态的钳口，既能够保证足够的夹持摩擦力，避免重型工件在高速回转切削时出现打滑移位，也能够减少钳口对工件已加工表面的压伤。卡盘本体采用高强度铸铁整体铸造成型，盘面分布有多圈均匀布置的安装连接孔，既可以通过法兰连接结构与机床主轴端进行刚性固定，也能够根据不同机床的主轴接口尺寸，匹配对应的连接法兰盘，安装边界覆盖多数重型车床的主轴端规格，安装时可以通过盘面的找正基准环快速完成卡盘自身与主轴回转中心的同轴度找正。在设计思路上，这款卡盘充分考虑了重型加工场景的负载特性，卡爪的滑动导轨面采用加宽设计，配合内部的大螺距调节丝杆，在单爪调节时具备足够的锁紧力，即使承受大切削量加工带来的径向切削力，也不会出现卡爪移位、夹持松动的问题；卡盘盘面的减重孔设计在保证整体结构刚性的前提下，尽可能降低了卡盘自身的重量，减少了机床主轴端的静负载，降低主轴轴承的长期运行磨损。配套的备用钳口、调节扳手等附件，也充分考虑了现场装夹操作的实用性，操作人员可以根据工件的装夹需求快速更换钳口，完成不同规格工件的装夹找正，适配粗加工、半精加工等多道工序的夹持需求，在重型零件回转加工场景中能够有效提升装夹效率，保障加工过程的稳定性与加工精度。
