水冷高速雕刻加工电主轴结构设计

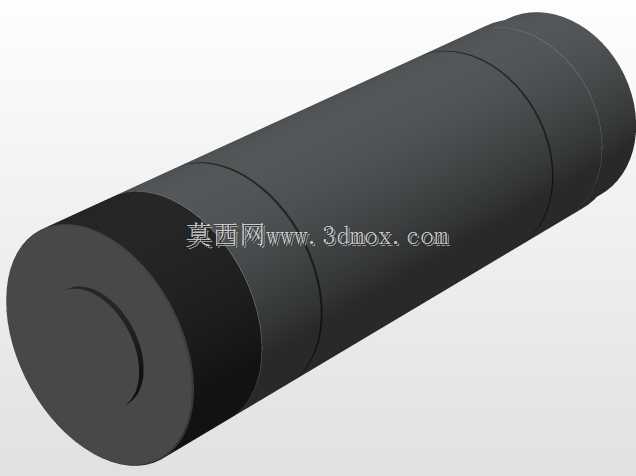

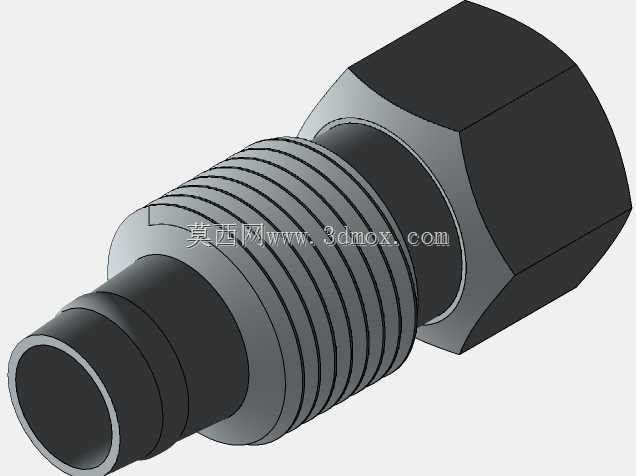

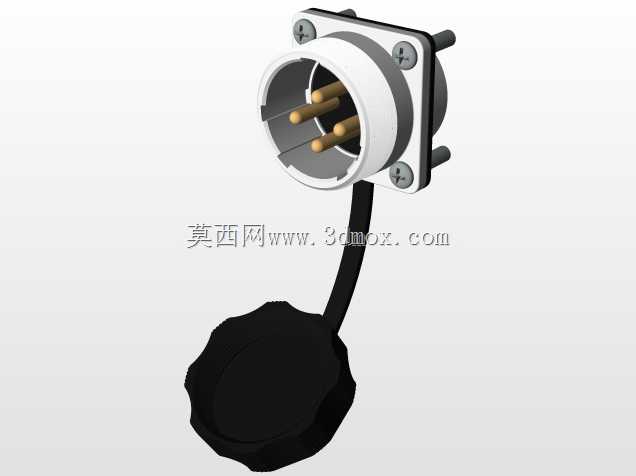

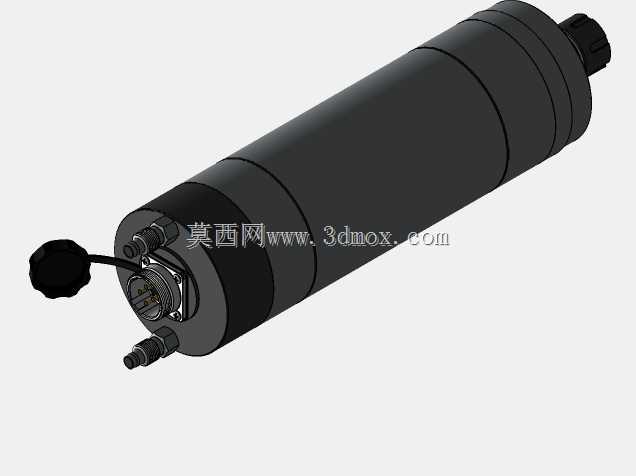

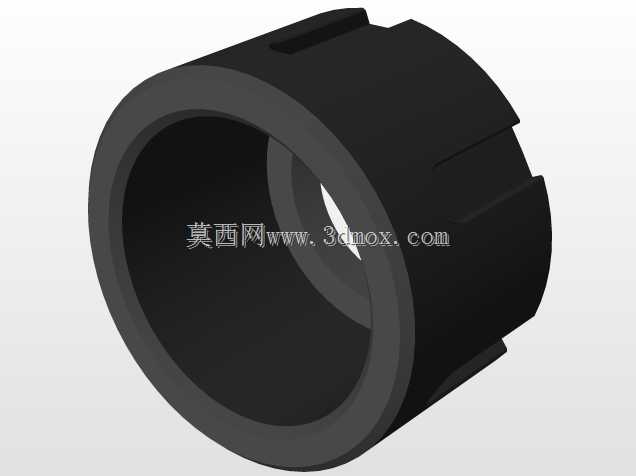

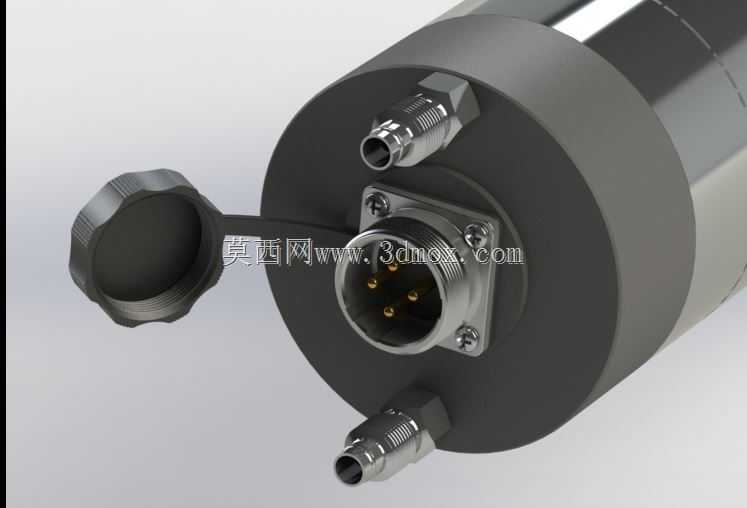

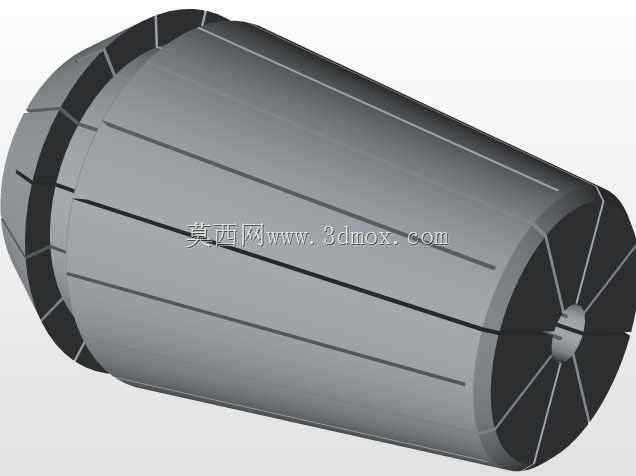

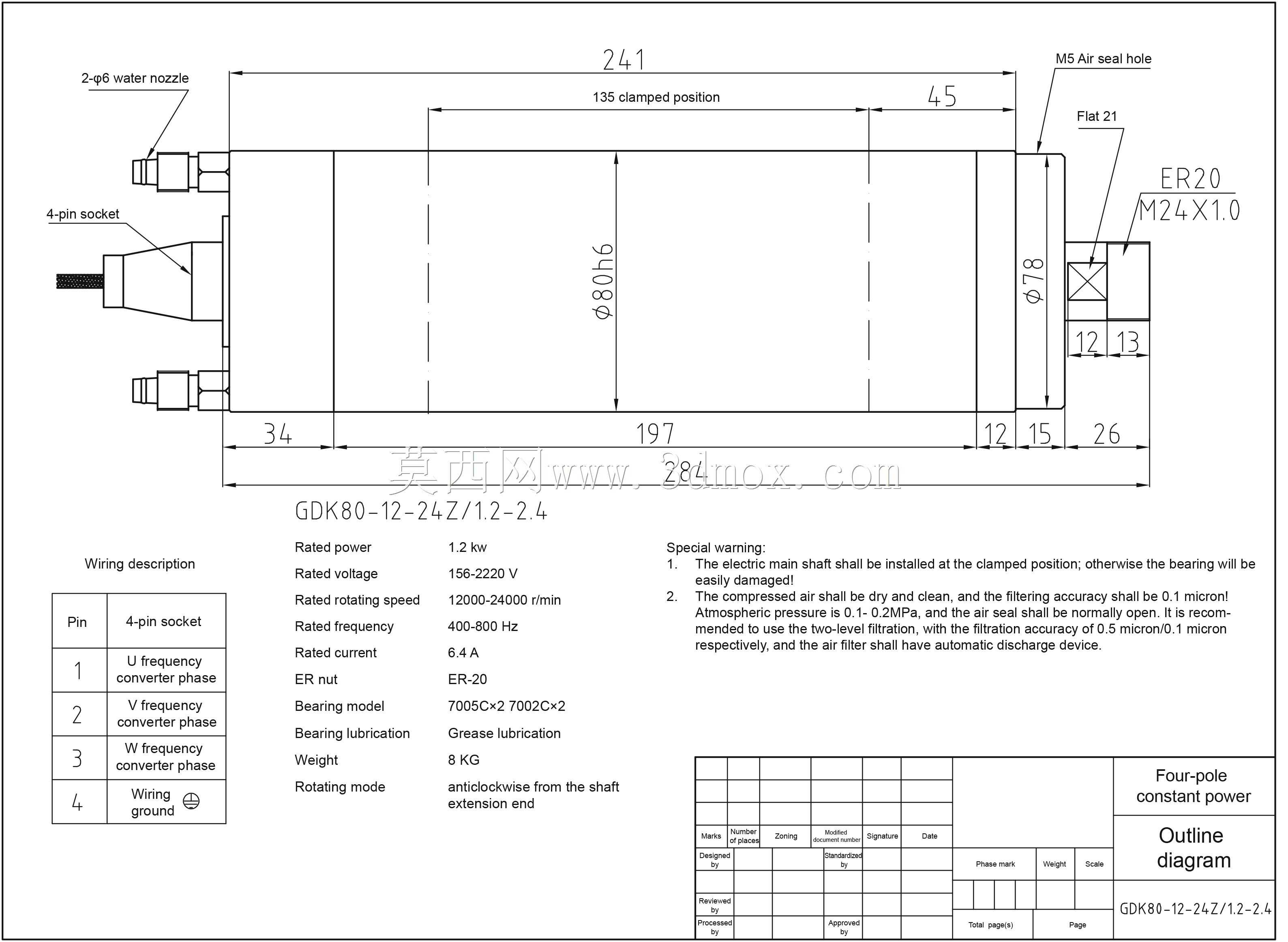

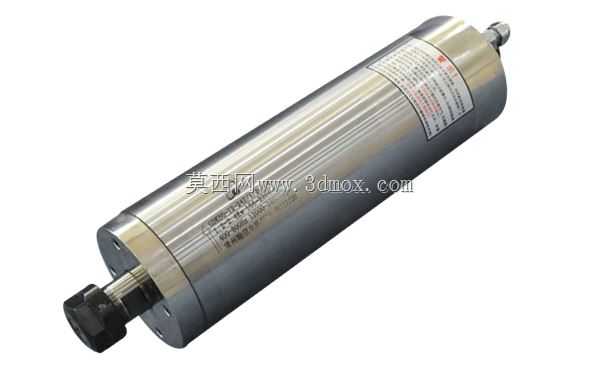

这款电主轴是面向精密雕铣加工场景开发的核心功能部件，主要适配金属、石材材质的精密切割、雕刻与钻削工序，同时也可覆盖广告加工、木工雕刻领域的高速加工需求，是数控雕铣设备、小型加工中心实现高精度加工作业的核心执行单元。从实际应用场景来看，该主轴可搭载在台式数控雕刻机、龙门雕铣设备上，完成铜铝件微小孔钻削、石材浮雕雕刻、亚克力板材切割等多种加工作业，高转速区间的运行稳定性能够保障加工面的光洁度，减少后续打磨工序的工作量。在功能特性设计上，这款主轴采用水冷循环的散热结构，通过主轴壳体内部的密闭流道带走高速运转产生的热量，相比风冷结构能够实现更稳定的温度控制，避免长时间高负载运行下主轴热伸长影响加工精度；配置的ER20规格弹性夹头能够兼容不同直径的加工刀具，覆盖从小径雕刻刀到常规铣刀的装夹需求，四极的电机设计能够在宽转速区间内保持稳定的扭矩输出，满足不同切削负载下的动力需求。从设计思路层面，这款主轴采用一体式筒状壳体结构，将电机定子、转子、轴承组全部集成在封闭壳体内，大幅缩减了传统主轴传动结构的体积，减少了皮带传动、齿轮传动带来的振动与传动损耗；尾部的接口布局做了分区设计，水冷进出接口、动力供电接口独立排布，避免管路与线缆干涉，接口处配套的防护盖能够在设备闲置时阻挡粉尘、切削液进入接口内部，延长接口的使用寿命。轴承配置采用前后配对的高速精密轴承，能够承受高速运转下的径向与轴向载荷，保障主轴的回转精度。在外形尺寸与安装边界上，这款主轴采用标准的圆柱安装面，可通过对应的锁紧夹套固定在设备的Z轴滑台上，安装时需要预留尾部水冷管路、供电线缆的弯曲空间，避免管路弯折影响冷却液循环；主轴的径向尺寸紧凑，不会在加工过程中与工件、夹具产生干涉，能够适配较小的加工内腔作业需求，安装时需要保证主轴轴线与工作台面的垂直度，避免加工出现锥度误差。
