双铰接连杆传动支撑构件

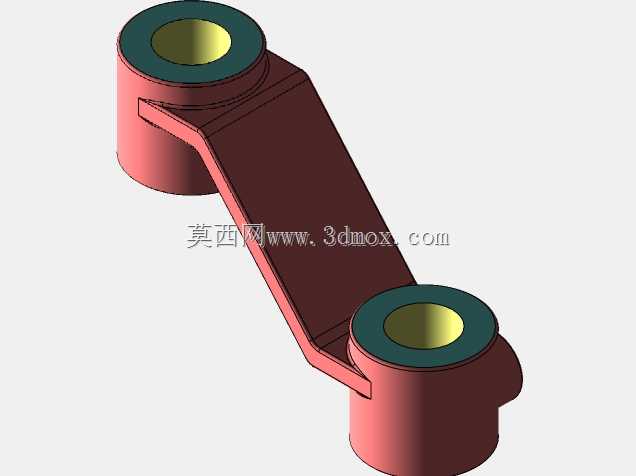

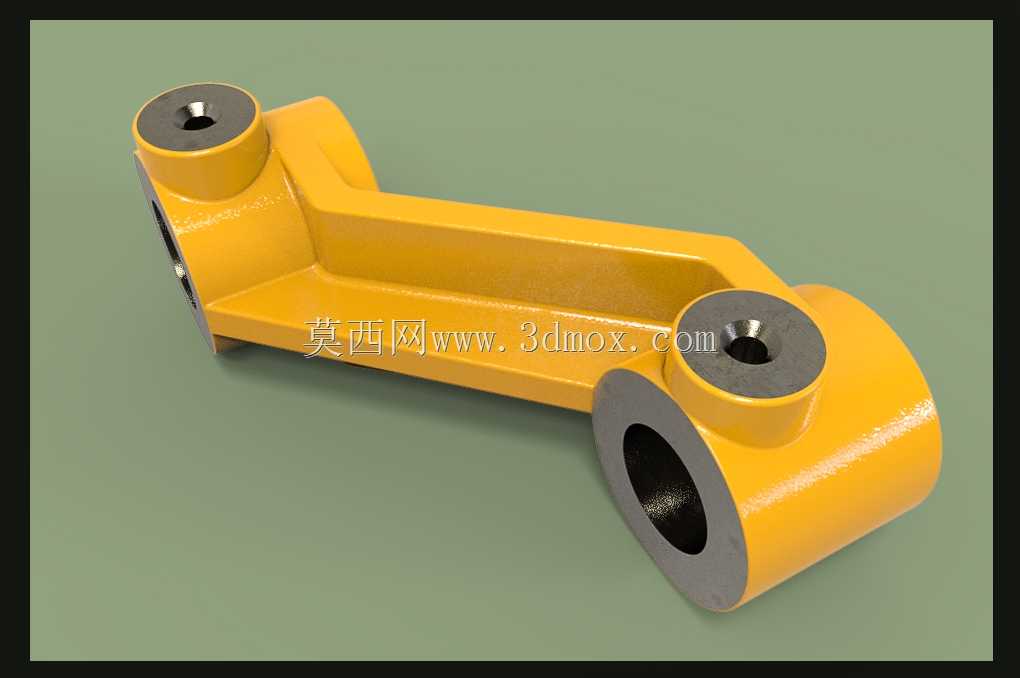

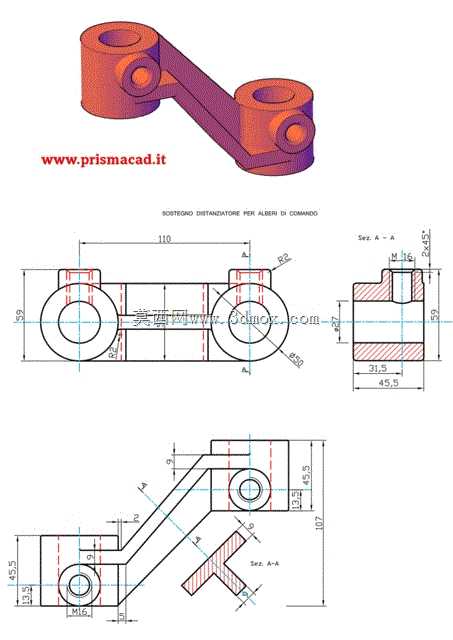

该构件属于机械传动系统中的铰接式连杆支撑部件，广泛应用于轻工自动化生产线、小型工程机械操纵机构、工装夹具联动结构以及教学实训拆装设备中，核心作用是在两个存在相对摆动位移的铰接点位之间传递动力、限定运动轨迹，同时承担径向载荷与小幅轴向窜动的缓冲作用，避免传动节点出现刚性卡滞。从实际使用场景来看，这类连杆常作为操纵机构的中间传力件，比如小型冲压设备的离合操纵连杆、包装设备的料仓启闭联动杆、实训台架的运动演示构件，能够在固定的摆动角度范围内稳定传递扭矩，适配两端铰接轴的相对转动需求，不会因为安装面的小幅同轴度误差出现运动别劲的问题。在功能特性上，构件两端设置了带沉孔的铰接安装端，其中一端为同轴双筒铰接结构，可同时穿装固定销轴与限位衬套，另一端为单筒铰接端搭配顶部定位沉孔，既可以穿装铰接销轴实现摆动连接，顶部沉孔还能安装定位销或者注油嘴，方便日常维护时加注润滑脂，降低铰接转动副的磨损。主体连接臂采用变截面斜向加强结构，臂身内侧做了内凹减重设计，在保证整体结构刚性、满足传动受力强度要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性冲击。设计思路上，整体遵循铰接连杆的受力分布逻辑，将材料更多布置在受力集中的铰接端筒壁位置，连接臂的过渡位置全部做了大圆角处理，既可以消除应力集中隐患，避免长期交变载荷下出现根部断裂，也能提升构件的外观质感，同时圆角过渡也更适配铸造或者铣削加工的工艺要求，减少加工过程中的应力残留。从安装边界来看，两端铰接筒的内孔为标准光孔设计，可适配对应直径的标准销轴与铜衬套，安装时需要保证两端铰接孔的中心距误差控制在允许范围内，铰接端的端面预留了衬套安装的轴向间隙，臂身的外轮廓不会和周边相邻的运动构件发生干涉，顶部的定位沉孔与铰接孔保持严格的同轴度，确保安装后销轴不会出现偏磨。这类构件在设计时充分考虑了实际装配的公差适配性，即使两端安装座存在小幅的位置偏差，也能通过铰接副的转动余量补偿安装误差，保证传动过程顺畅无卡滞，同时整体结构没有复杂的异形曲面，加工难度低，既适合作为机械建模练习的典型案例，也能直接适配小型传动机构的实际使用需求。
