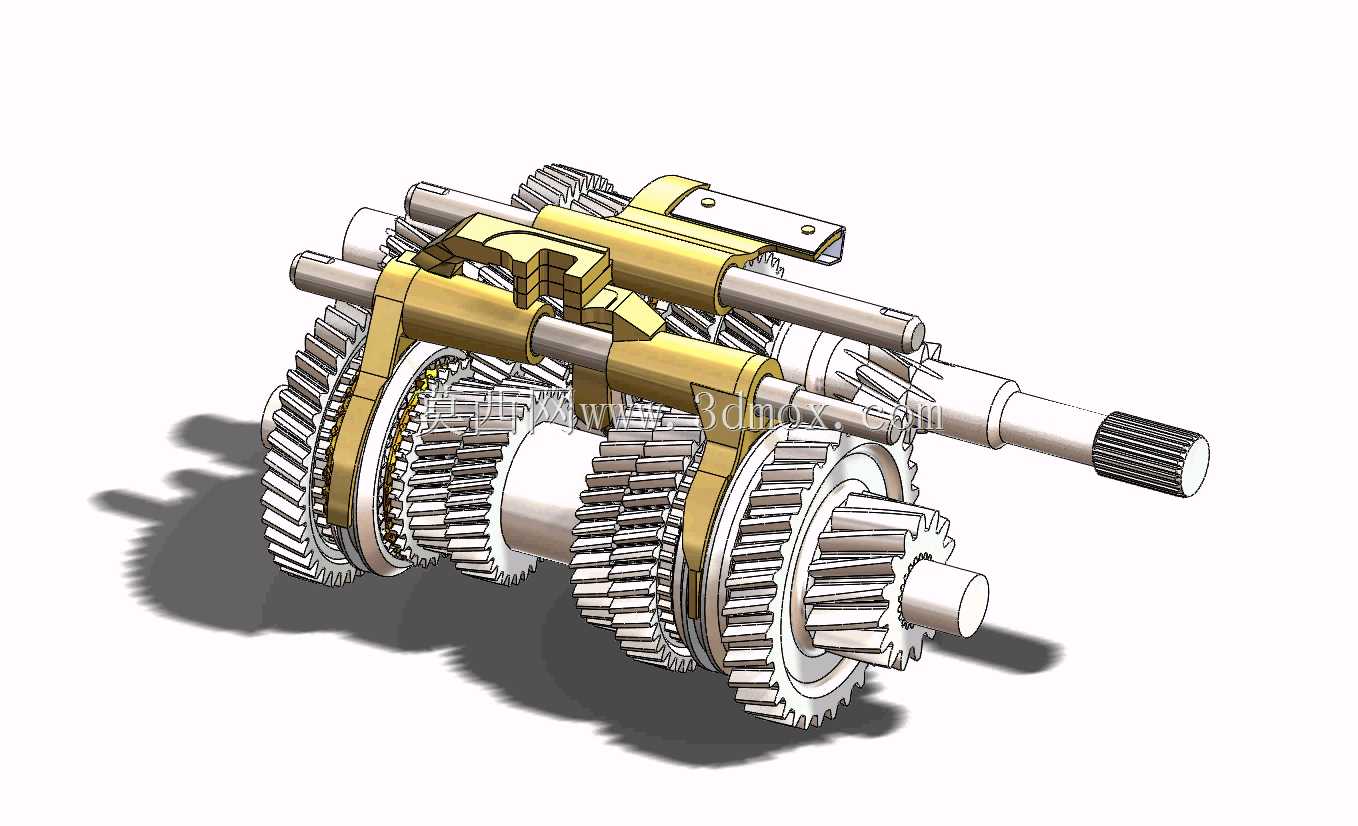

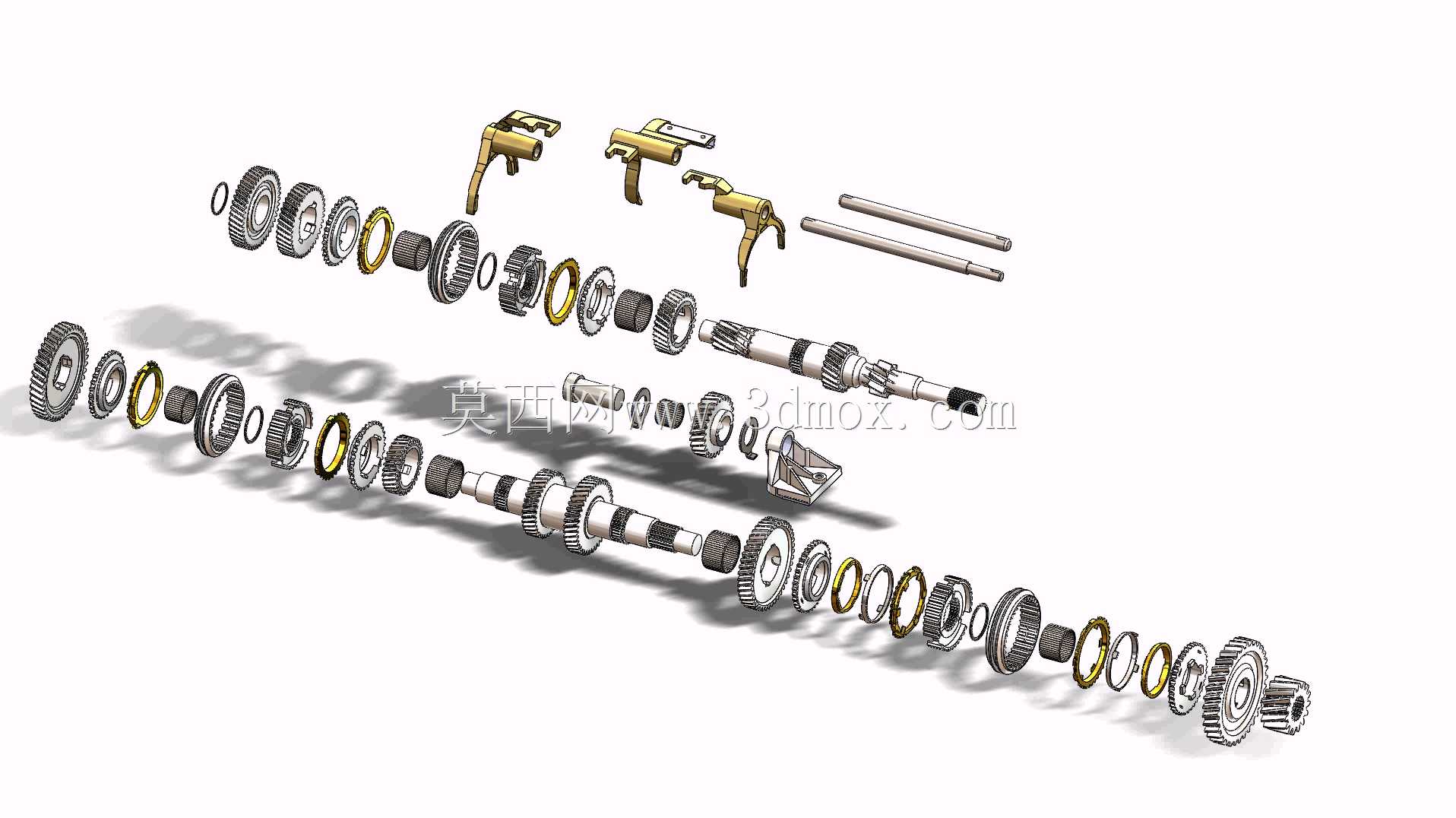

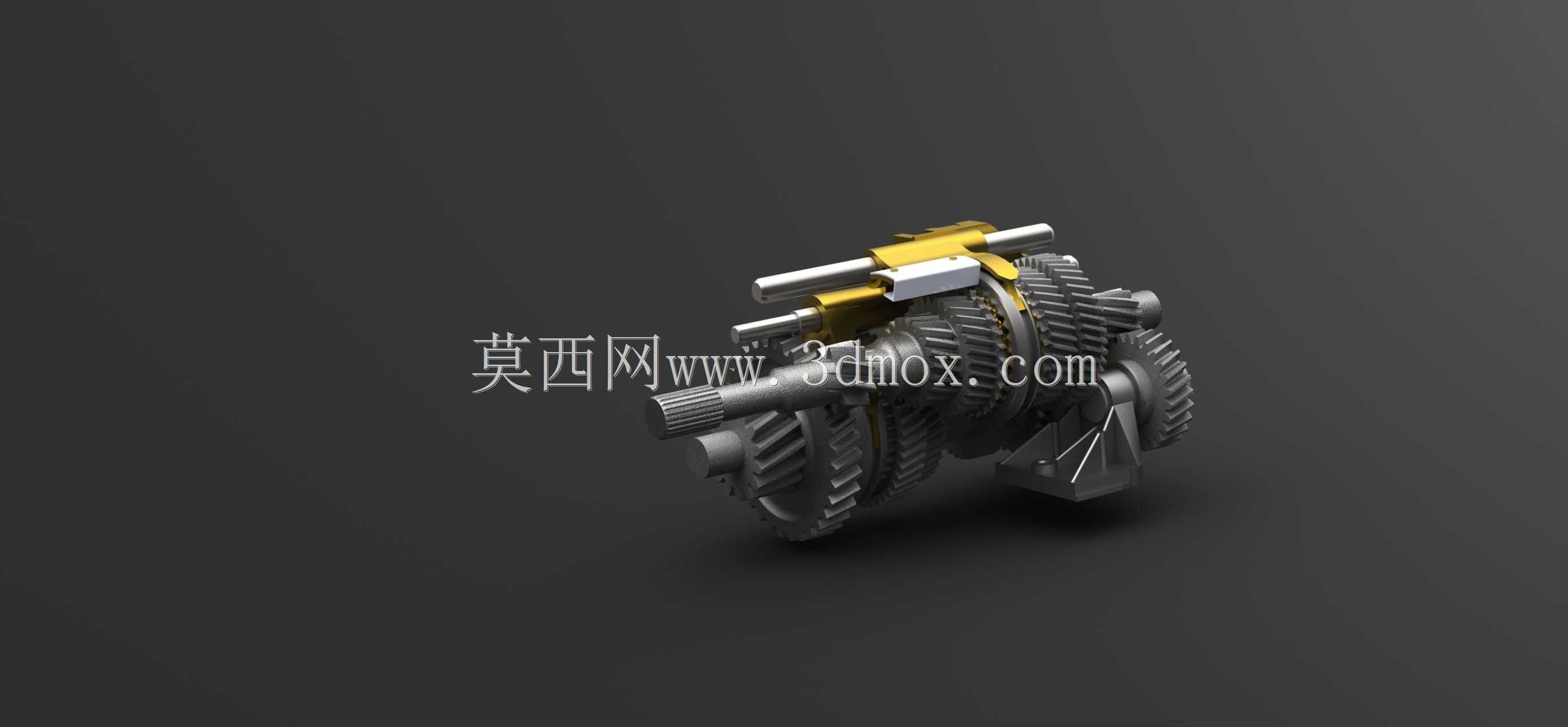

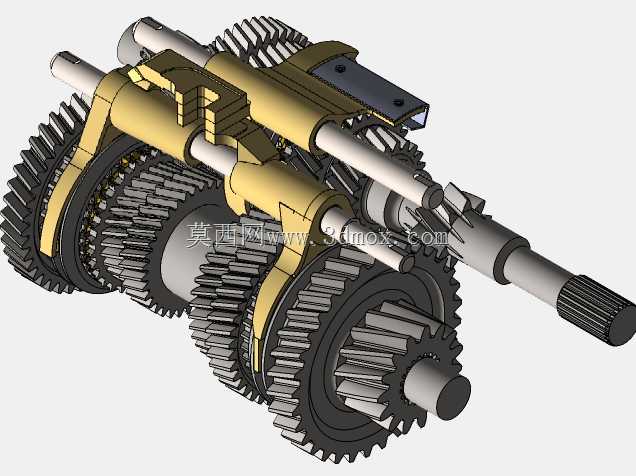

福特MTX-75手动变速箱传动结构

这款手动变速箱主要适配前置前驱布局的乘用车型，在整车动力传递链路中承担核心的扭矩转换、转速匹配功能，可根据不同行驶工况切换传动比，让发动机始终保持在合理的动力输出区间，兼顾低速爬坡时的大扭矩输出需求与高速巡航时的低转速经济性表现，同时具备机械传动效率高、结构可靠、维护成本低的特点，是手动挡乘用车型的核心传动部件。从结构设计来看，该变速箱采用三轴式传动布局，输入轴、输出轴与差速器集成布置，有效压缩了总成的轴向尺寸，能够适配前置前驱车型紧凑的动力舱安装空间，各挡位常啮合斜齿轮沿轴系有序排布，斜齿轮的设计能够降低传动过程中的齿轮啮合冲击，减少运行噪音，提升传动平稳性与齿轮承载能力，同步器组件布置在对应挡位齿轮旁，能够在换挡过程中快速匹配待啮合齿轮的转速，实现顺畅的挡位切换，避免打齿问题，提升换挡操作的手感与部件使用寿命。换挡拨叉机构精准对应各挡位同步器位置，通过换挡拉杆的动作带动拨叉推动同步器齿套移动，实现不同挡位的动力接合，差速器端集成主减速齿轮，在完成最后一级减速增扭的同时，允许左右驱动轮以不同转速转动，满足车辆转弯时的轮速差需求，提升行驶稳定性。在安装边界设计上，该变速箱的壳体结合面、输入轴对接位置、悬置安装点位均严格匹配对应车型的动力舱布局，输入轴通过离合器总成与发动机飞轮端对接，输出端通过等速驱动轴连接两侧车轮，壳体上预留的换挡机构安装位、传感器安装位能够适配整车的操纵系统与电控监测需求，总成的外部轮廓经过优化，既避让了动力舱内的周边部件，也为后期维护保养预留了足够的操作空间。在实际应用场景中，这款变速箱能够覆盖城市通勤、郊区行驶、轻度非铺装路面通行等多种使用场景，机械结构的高可靠性能够承受大扭矩输入下的传动负荷，清晰的换挡挡位反馈能够给驾驶者带来直接的操纵体验，紧凑的结构设计也能帮助整车优化配重，提升前置前驱车型的操控表现，各齿轮副的参数匹配经过严谨计算，既保证了各挡位之间的传动比衔接顺畅，也让发动机的动力输出能够更高效地传递到车轮，降低动力传递过程中的损耗。
