FRC竞赛用多档位集成式机器人变速传动结构

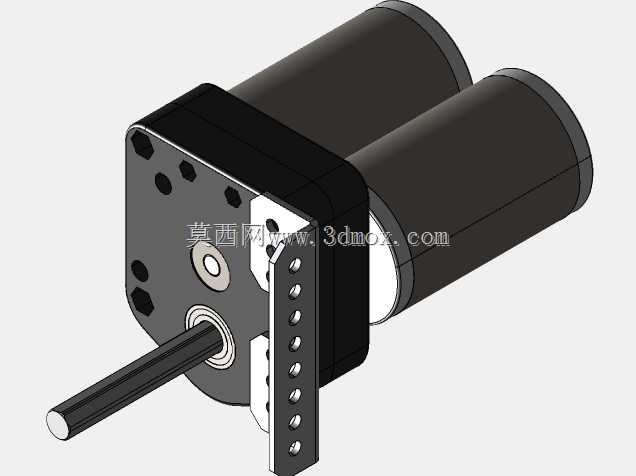

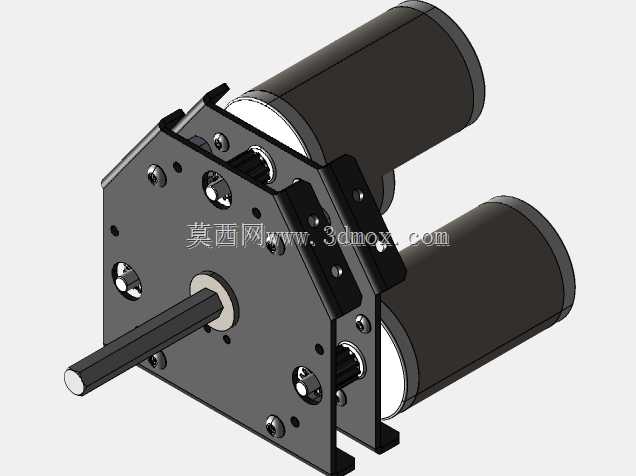

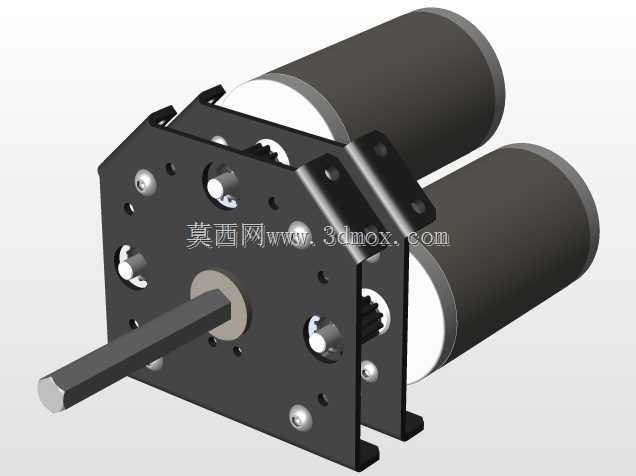

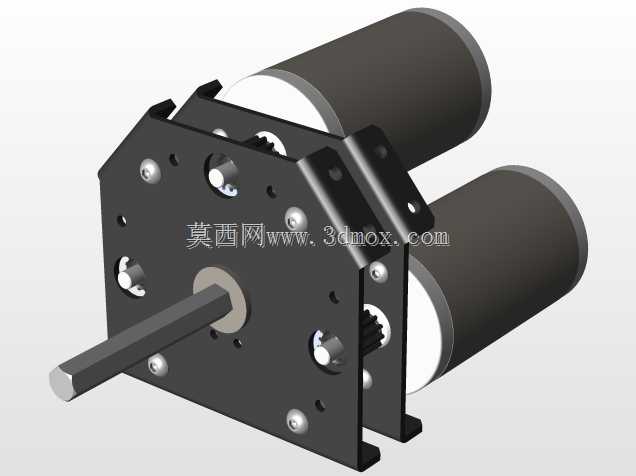

该变速传动结构主要面向青少年机器人竞赛场景设计，适配FRC赛事中各类移动机器人、作业执行机构的动力传输需求，可在紧凑的安装空间内完成动力输入、转速匹配、扭矩输出的全流程传动，为机器人的行走、抬升、抓取等动作提供稳定可靠的动力支撑。在实际赛事应用中，这类变速结构需要同时应对起步大扭矩输出、行进间高速巡航、作业时精准调速等多工况需求，既要满足机器人短距离冲刺时的高转速传递要求，也要保证机构重载动作时的扭矩放大能力，避免动力不足导致的动作失效。从功能特性来看，该结构集成了驱动电机安装位、多组啮合齿轮组、动力输出接口，采用同轴与平行轴结合的齿轮排布方式，通过不同齿数齿轮的啮合配比实现多档位速比切换，可根据不同执行端的动力需求匹配对应的传动比，兼顾动力输出效率与转速调节范围。设计过程中优先考虑了赛事场景下的安装便捷性与维护效率，整体采用模块化布局，驱动电机直接与输入齿轮轴对接，省去了额外的联轴器连接结构，既压缩了整体占用空间，也减少了传动环节的功率损耗；齿轮组采用错位排布的方式，在有限的壳体空间内实现了多组齿轮的啮合安装，同时预留了足够的齿轮啮合间隙，避免高速转动时出现卡滞、打齿问题。在安装边界设计上，结构整体采用长条形集成布局，电机筒体与传动箱体平行布置，输出端采用标准法兰接口，可直接对接机器人的轮组、机械臂转轴等执行部件，安装孔位采用通用间距设计，无需额外加工转接件即可完成与机器人铝型材框架的固定；整体结构的外轮廓无突出的尖锐结构，所有转动部件均设置在壳体防护范围内，既避免赛事中碰撞导致的齿轮损坏，也防止杂物卷入传动结构影响运行稳定性。齿轮组的设计经过啮合强度校核，齿面采用适配竞赛场景的耐磨结构设计，可承受赛事中频繁启停、瞬时冲击的负载要求，输入轴与输出轴的支撑位均设置了对应的轴承安装位，保证高速转动下的同轴度，减少传动过程中的振动与噪音。
