本田Beat车型CVT无级变速从动带轮结构

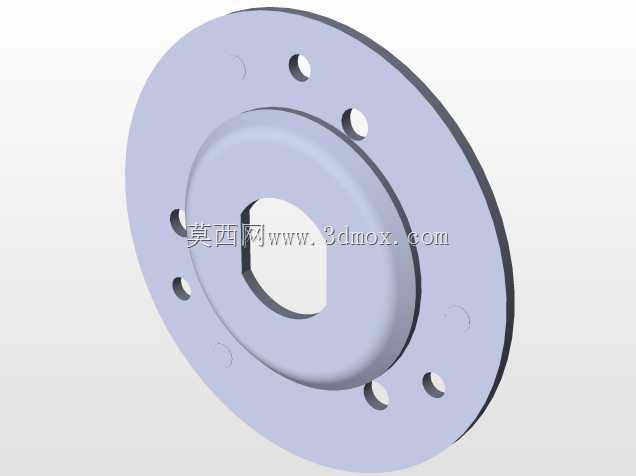

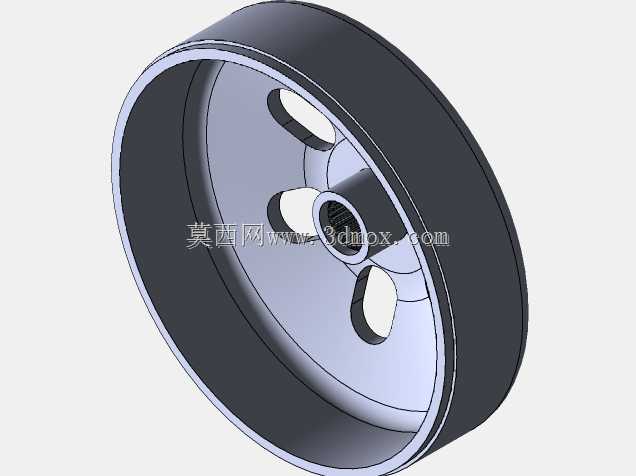

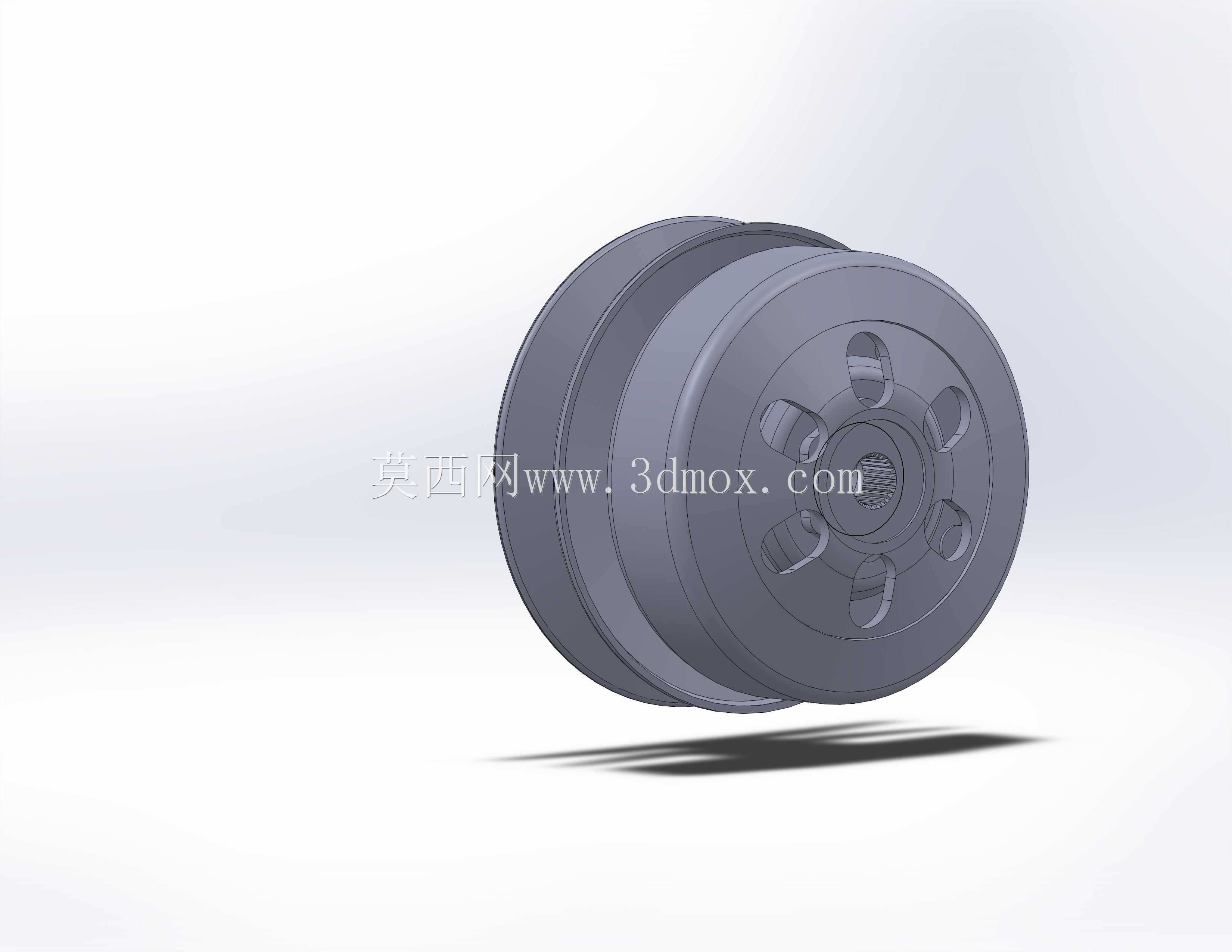

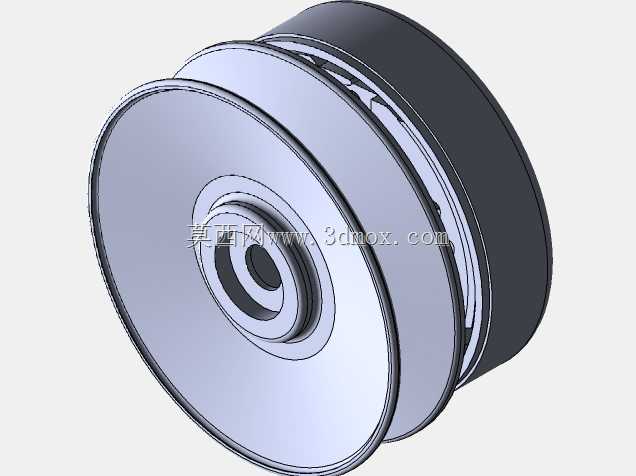

该部件为小型乘用车辆CVT无级变速系统中的核心从动带轮组件，主要应用于小排量家用代步车型的动力传输链路中，承担着接收主动带轮传递的动力、配合金属传动带实现传动比连续无级变化的核心作用，是保障CVT变速箱平顺变速、无顿挫动力输出的关键结构件。在实际整车运行场景中，该带轮与主动带轮、金属传动带、液压伺服机构共同组成变速核心单元，当车辆处于不同行驶工况时，液压系统会推动带轮的可动锥盘轴向移动，改变带轮与传动带的接触工作半径，从而实现连续可变的传动比调节，匹配发动机不同转速下的动力输出特性，让车辆在起步、加速、匀速巡航等不同工况下都能获得最优的动力传输效率，同时大幅降低换挡过程中的动力中断与顿挫感，提升驾乘舒适性。从产品功能特性来看，该带轮采用双锥盘对置的经典结构设计，固定锥盘与输入轴集成设计保障整体结构刚性，可动锥盘通过花键结构与轴体配合实现轴向滑动，锥面加工有高精度的摩擦接触面，能够保障与金属传动带之间足够的摩擦力，避免动力传输过程中出现打滑损耗；轮盘侧面设计有多个均匀分布的减重镂空结构，在保障结构强度满足大扭矩传输要求的前提下，尽可能降低部件自身转动惯量，减少变速调节过程中的动力损耗，提升变速响应速度。在设计思路层面，该部件首先围绕小排量车型CVT变速箱的扭矩承载需求开展结构计算，通过有限元分析验证锥盘在最大液压推力、最大传动扭矩工况下的结构形变，将锥面的形变量控制在微米级精度范围内，保障传动带与锥面的全接触面积，避免局部应力集中导致的部件早期磨损；同时针对带轮的安装边界做了适配性设计，轴体内孔设置有标准花键结构，能够与变速箱输出轴实现精准配合，轴体两端预留有轴承安装位，匹配变速箱壳体内部的轴承支撑结构，整体径向安装尺寸严格适配小型CVT变速箱的内部腔体空间，轴向安装尺寸预留出可动锥盘的全行程移动空间，不会与变速箱内部其他相邻部件产生运动干涉。在外形与安装边界设计上，该带轮整体为圆盘式回转结构，最大外圆尺寸匹配金属传动带的最大工作半径需求，锥面夹角采用行业通用的标准角度，保障与通用规格金属传动带的适配性，安装定位基准与轴体同轴度设计达到高精度等级，能够有效降低高速旋转过程中的动不平衡量，减少变速箱运行过程中的振动与噪音，提升整体传动系统的运行稳定性与使用寿命。
