工业产线视觉质量检测设备结构设计

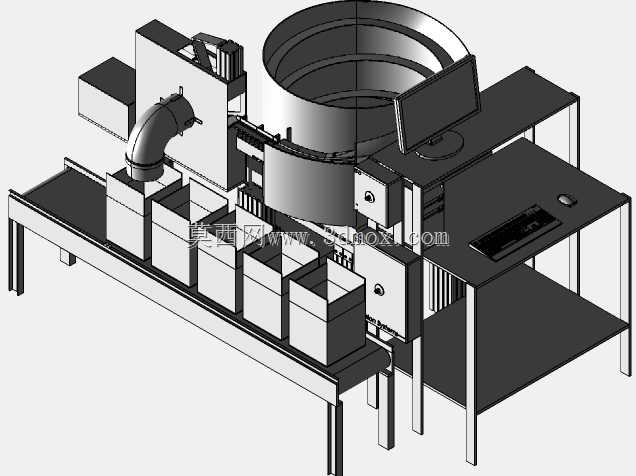

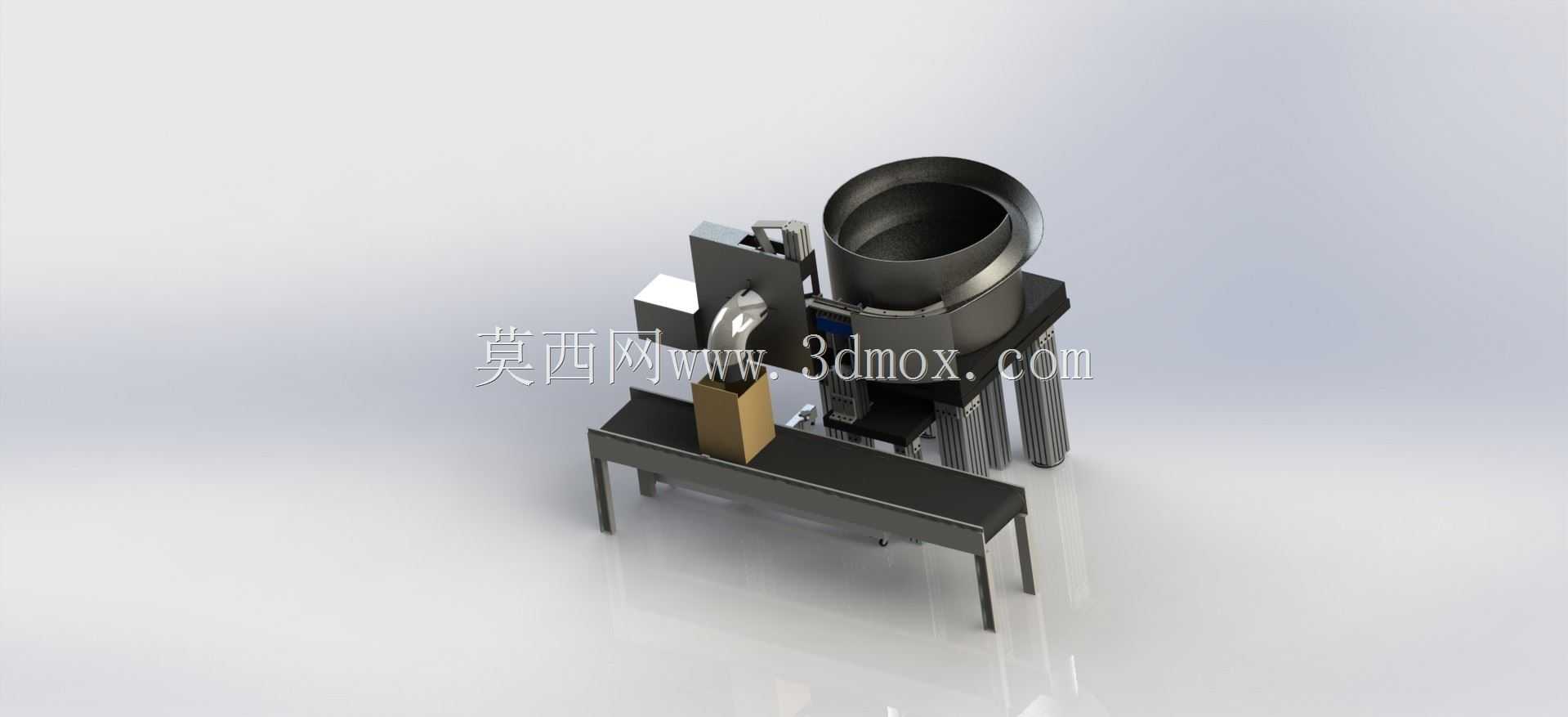

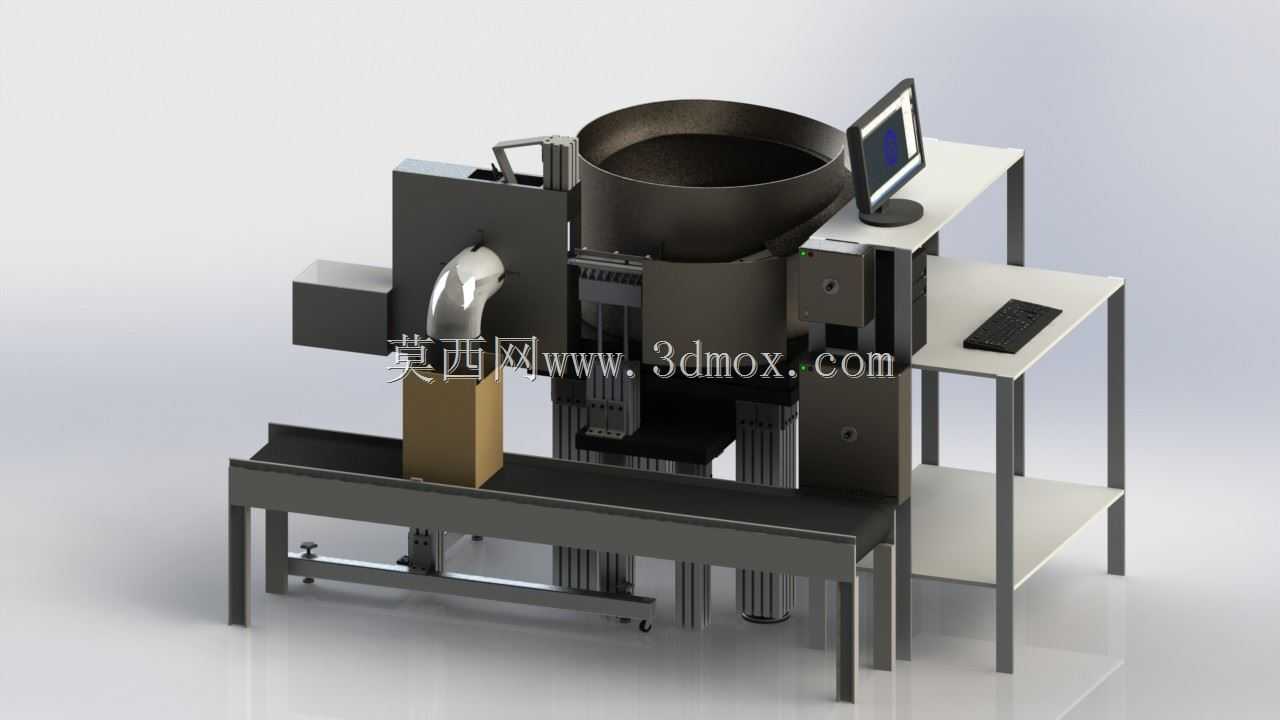

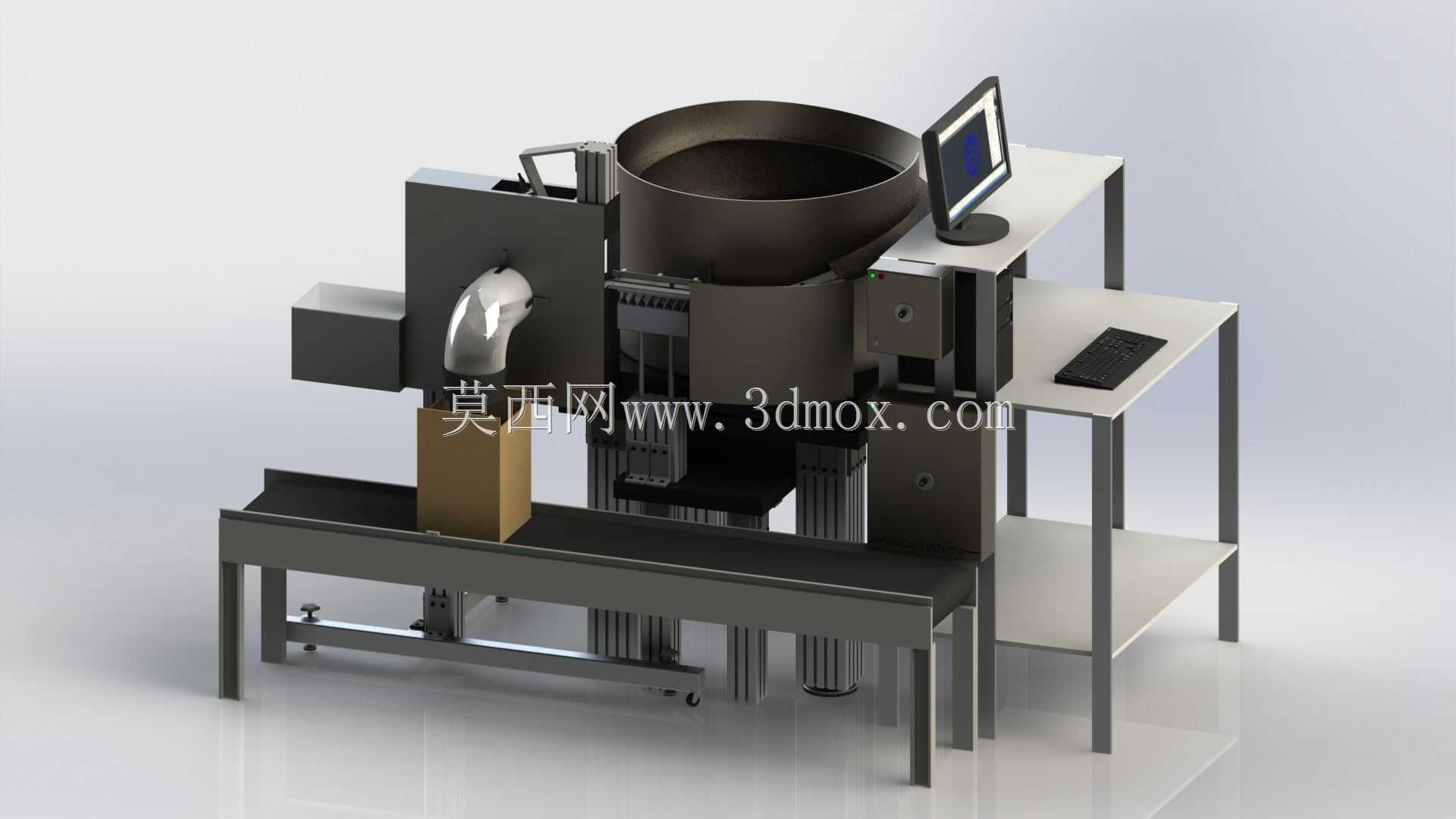

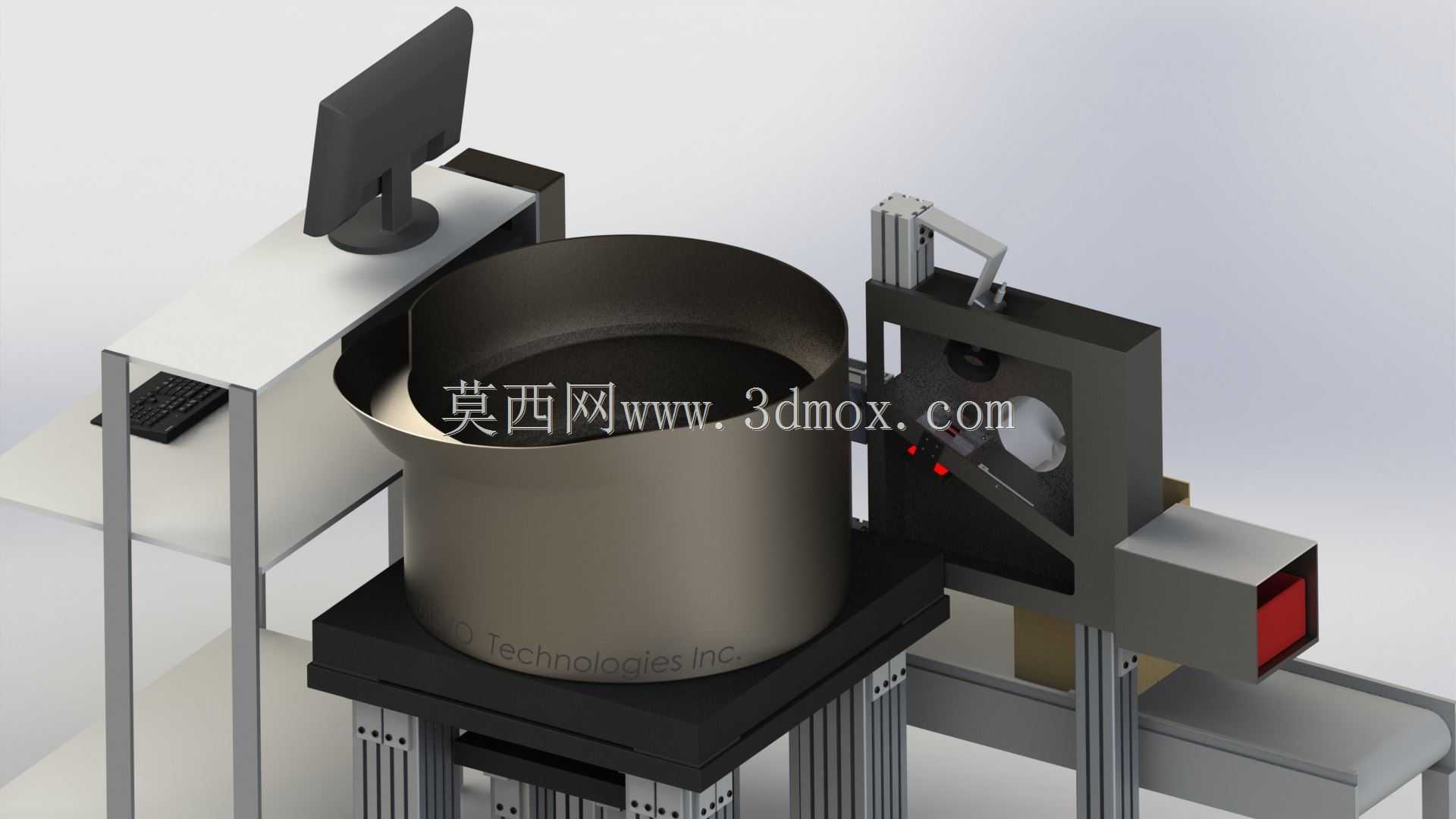

这套视觉质量检测设备，主要面向离散制造行业的中小零部件全检场景，适配电子元器件、小型五金件、精密注塑件等多品类小尺寸工件的出厂质量管控需求，可直接嵌入现有流水线作业环节，替代传统人工目视检验工位，解决人工检测效率波动大、漏检率高、疲劳作业下判定标准不统一的行业痛点，适配多品种小批量的柔性生产模式，可快速切换检测工件品类，无需大规模改动产线布局。设备整体采用模块化集成设计思路，核心上料单元采用振动盘结构，可将无序堆放的待检工件按照统一姿态有序排序输出，通过直振送料轨道将工件平稳输送至检测工位；视觉检测单元搭载高分辨率工业相机与多角度可调光源，可对工件的外形尺寸、表面缺陷、装配完整性、字符标识等多维度质量项进行非接触式快速采集判定，检测精度可覆盖微米级外观瑕疵与丝米级尺寸公差；检测完成后的工件通过分流机构自动完成合格品与不合格品的分类输送，合格品直接流入下游包装或装配工序，不合格品则被导入专用收集盒统一处理，整套流程无需人工介入即可实现100%全检。设备配套的双层置物机架采用工业铝型材拼接搭建，上层用于放置工控主机与显示终端，方便操作人员实时查看检测数据、调整检测参数，中层预留走线空间规整排布设备线缆，下层可放置备用配件与不合格品收纳容器，整体机架底部配置可调脚轮与支撑脚杯，既方便设备在车间内的转场移动，也可在固定安装时调整水平度，抵消地面不平整带来的运行震动影响。从安装边界来看，设备整体占地长度约1.8米、宽度约1.2米、高度约1.6米，对车间安装空间要求较低，无需额外搭建专用地基，仅需预留标准工业供电接口与压缩空气接口即可完成部署；送料轨道高度可根据对接的上下游流水线高度在700mm至900mm区间内灵活调整，可适配多数常规制造业产线的输送高度要求。设备的振动盘内壁做了耐磨涂层处理，可长时间运行不产生工件刮伤，光源支架采用多自由度可调结构，可根据不同工件的反光特性调整光源角度与亮度，避免反光、阴影对检测结果造成干扰，检测算法可根据工件特征快速完成示教，新工件导入仅需半小时即可完成参数调试投入使用，大幅降低产线换型的时间成本。
