科幻风格武装直升机概念设计作品

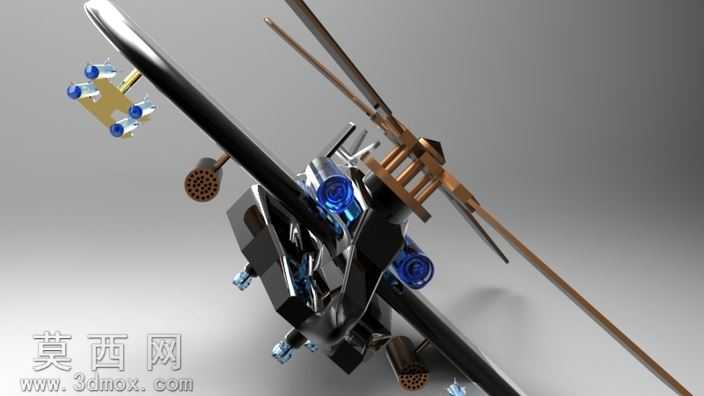

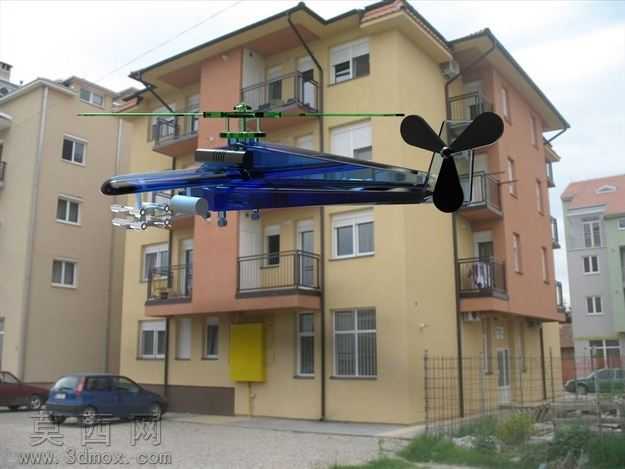

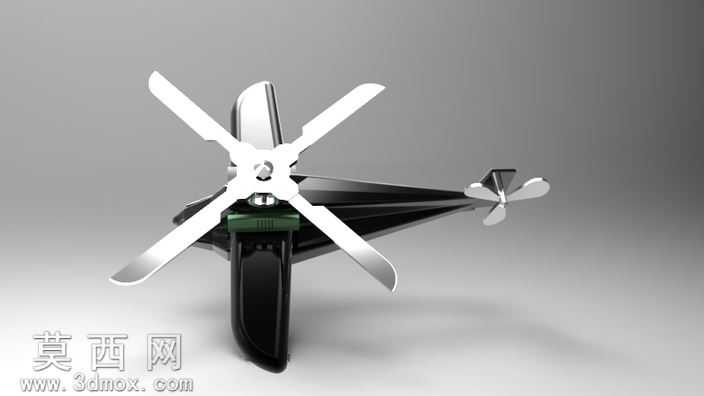

本作品为概念武装直升机三维建模设计，整体采用Pro/Engineer完成全参数化建模流程，建模阶段以基准平面、基准轴搭建全局定位坐标系，按照旋翼系统、动力舱段、武器挂载、机身主体、起落装置的模块划分逐步推进。主旋翼采用多叶细长桨叶设计，桨叶根部通过铰接结构与旋翼轴连接，建模时对桨叶的翼型截面做渐变处理，从根部到尖部依次调整弦长与扭转角度，还原真实旋翼的气动外形特征；尾撑结构采用轻量化延伸设计，搭配尾旋翼组件平衡主旋翼扭矩。机身主体采用棱角分明的科幻化隐身造型，曲面建模阶段通过边界混合、曲面合并、实体化命令完成流畅的棱线过渡，既保留武装直升机的硬朗战术风格，又融入未来感的流线设计。武器挂载部分设计了多联装导弹发射架与机炮组件，发射架通过挂架接口与机身短翼连接，每处挂载点都做了结构限位设计，还原真实机载武器的装配逻辑；机炮部分还原了炮管散热孔、供弹结构的细节特征。材质与渲染阶段，机身主体采用哑光黑金属材质，调整反射粗糙度模拟战术装备的低反光涂层效果；旋翼桨叶采用棕褐色复合材料材质，添加细微的纤维纹理提升真实感；发动机舱与武器挂点处添加蓝色发光材质，模拟动力系统的能量光效；金属连接件部分做了镀铬高光处理，区分不同部件的材质质感。渲染时采用三点布光方案，主光源从侧上方打亮机身主体轮廓，辅光源补全暗部细节避免死黑，背光源勾勒旋翼与尾撑的边缘轮廓，最终呈现出兼具机械质感与科幻氛围的视觉效果。设计过程中兼顾了概念创意与结构合理性，各部件之间预留了合理的装配间隙，旋翼转动范围、武器射界都做了空间校验，既满足视觉表现需求，也符合航空装备的基础结构逻辑。
