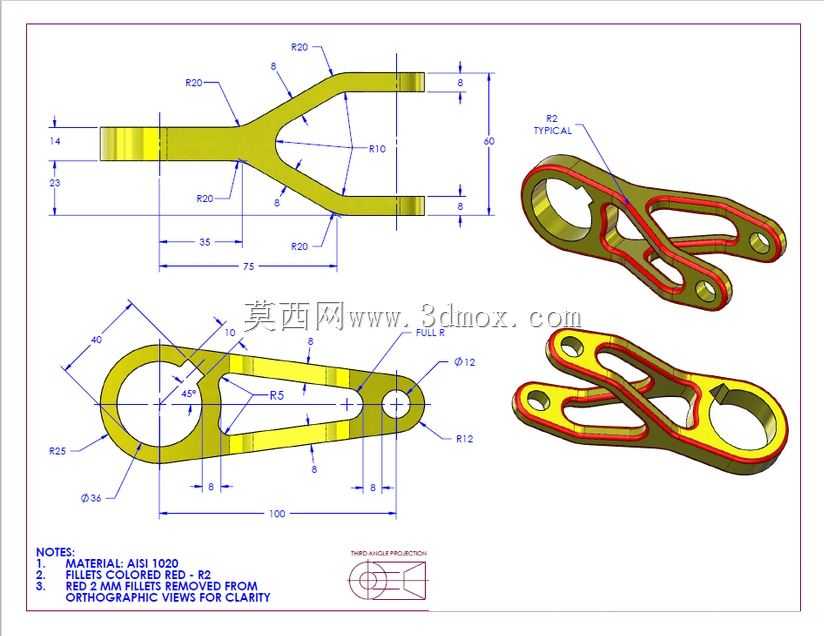

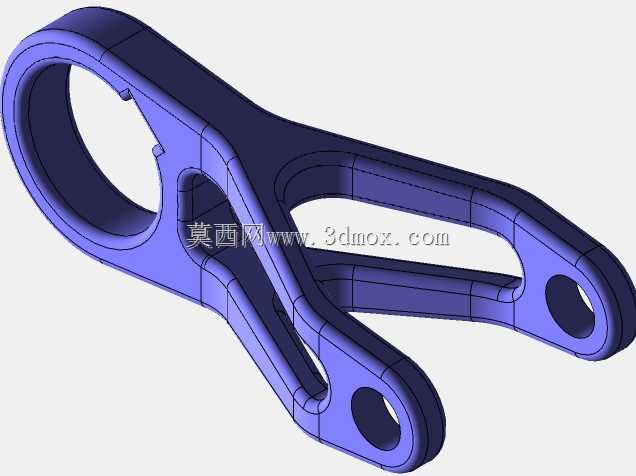

叉型连杆类机械连接零件结构设计

本次设计的叉型连杆类连接构件，主要应用于轻型传动系统、代步车操纵联动机构、小型工业设备的行程传导场景中，作为力传递与运动轨迹约束的核心承载零件，承担着将输入端的直线往复动作或摆动动作，精准传导至执行端的功能，可有效抵消传动过程中的偏载力矩，避免联动结构出现卡滞、受力不均导致的局部磨损问题。在实际设备运行过程中，这类构件常安装在操纵拨叉机构、驻车制动联动结构、轻型夹具的传动链路内，既要承受周期性的拉压交变载荷，也要适配小角度的摆动偏转需求，因此结构设计上充分考量了受力分布的合理性。从设计思路来看，整体采用一体化锻造或铣削成型的结构方案，叉型端的双支臂设计用于匹配执行端的铰接销轴，单柄端的环形安装孔用于对接动力输入轴，支臂与主体衔接处全部采用大半径圆弧过渡，从根源上降低应力集中系数，避免交变载荷下的疲劳断裂风险；零件上的减重槽设计在非承载区域，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低零件自身重量，减少联动过程中的惯性冲击，提升机构动作的响应灵敏度。从外形尺寸与安装边界来看，叉型端两支臂的中心间距、安装孔的孔径公差、铰接位的同轴度都严格按照传动配合要求设定，单柄端总长度、叉端开口宽度的尺寸公差控制在合理配合范围内，可适配对应规格的销轴、衬套标准件，安装时无需额外进行二次修配；所有棱边位置都设计了统一的圆角过渡，既可以去除加工毛刺避免安装划伤，也能减少应力集中点，提升零件的疲劳寿命。零件材质选用常用的铝合金牌号，兼顾轻量化需求与结构强度，表面可根据使用场景做阳极氧化处理提升耐磨与防腐蚀性能，铰接孔位置可根据载荷需求加装衬套，降低长期铰接转动的磨损量，延长整套联动机构的维护周期。在结构细节上，各安装孔的位置度经过反复校核，确保装配后传动轨迹无偏差，支臂的厚度设计经过受力仿真验证，在额定拉压载荷下形变量控制在允许范围内，不会因形变导致传动卡滞；整体结构无复杂异形曲面，常规的铣削加工或精密锻造工艺即可完成生产，加工成本可控，适合批量配套应用在各类轻型传动、操纵联动的机械设备中，能够稳定传递额定范围内的拉压力与摆动力矩，适配多类需要铰接联动的机械结构场景。
