法兰型滚珠丝杠传动组件结构设计

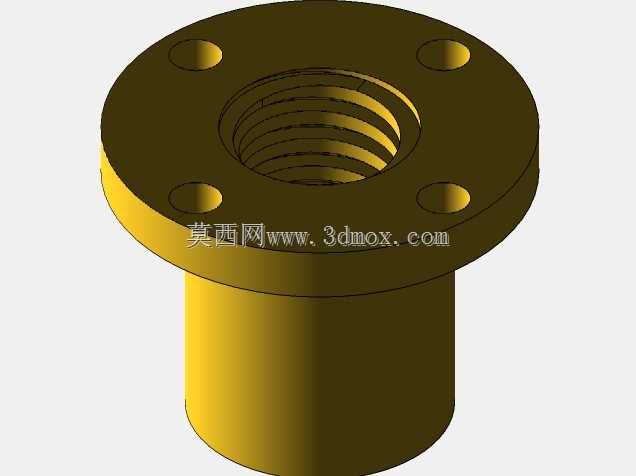

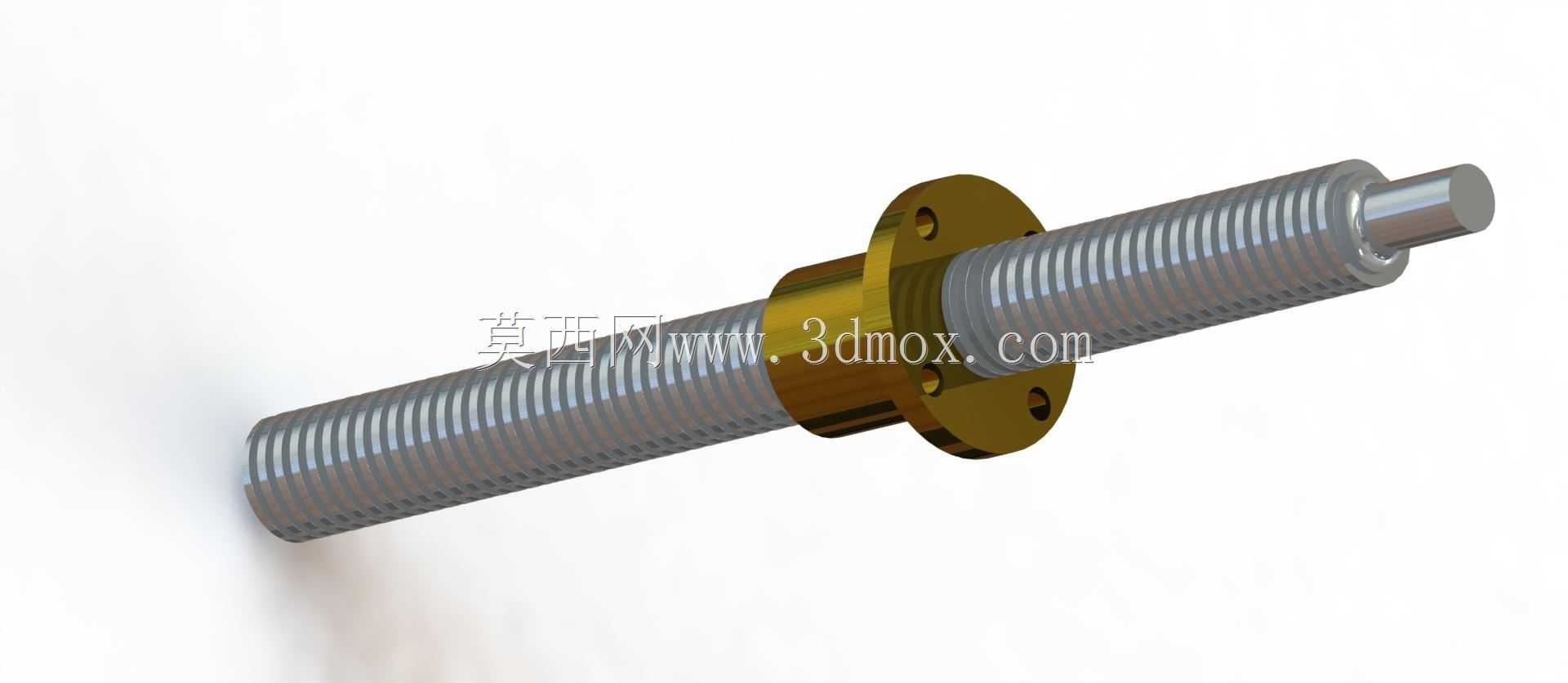

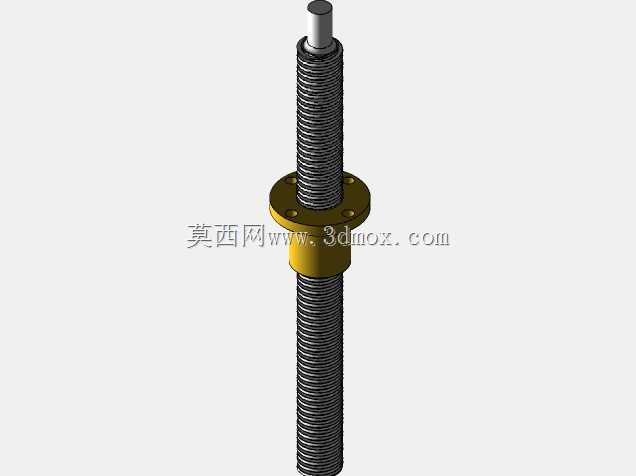

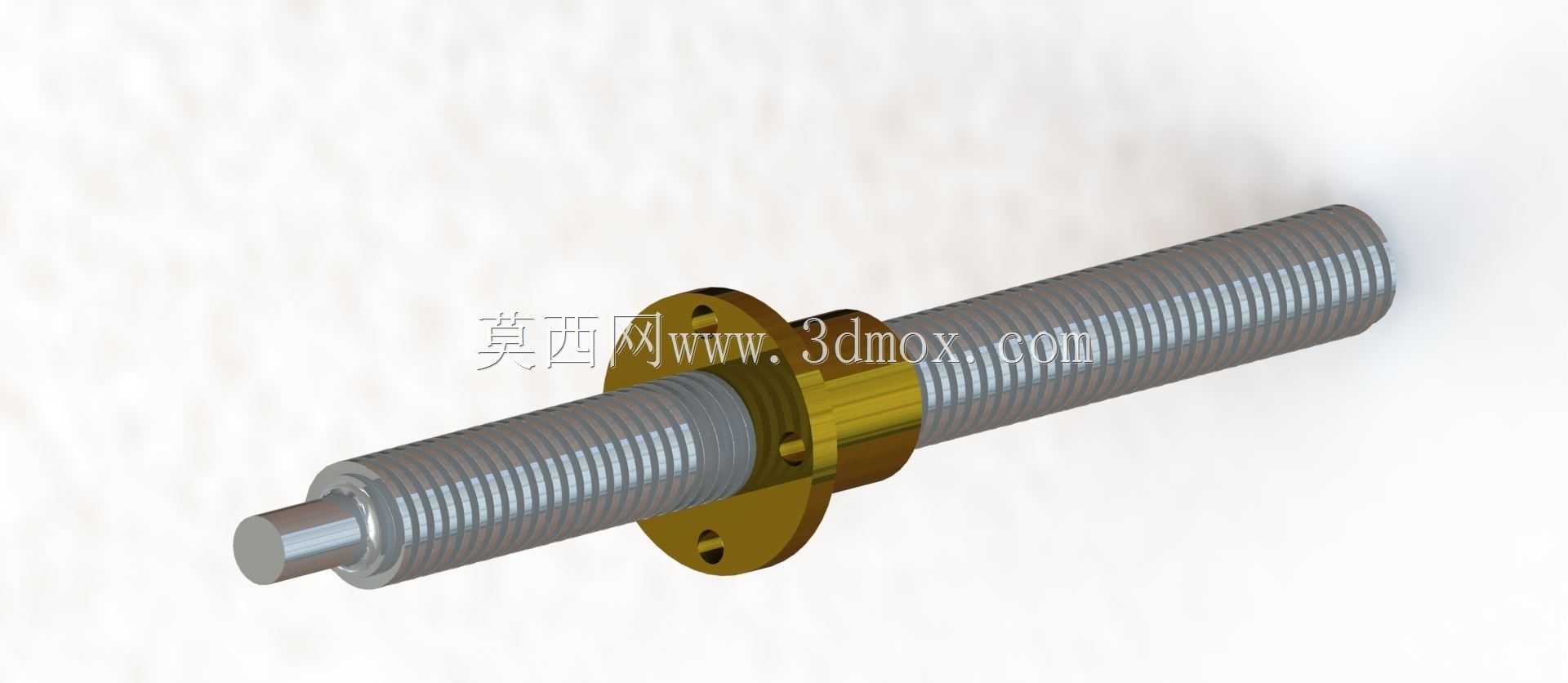

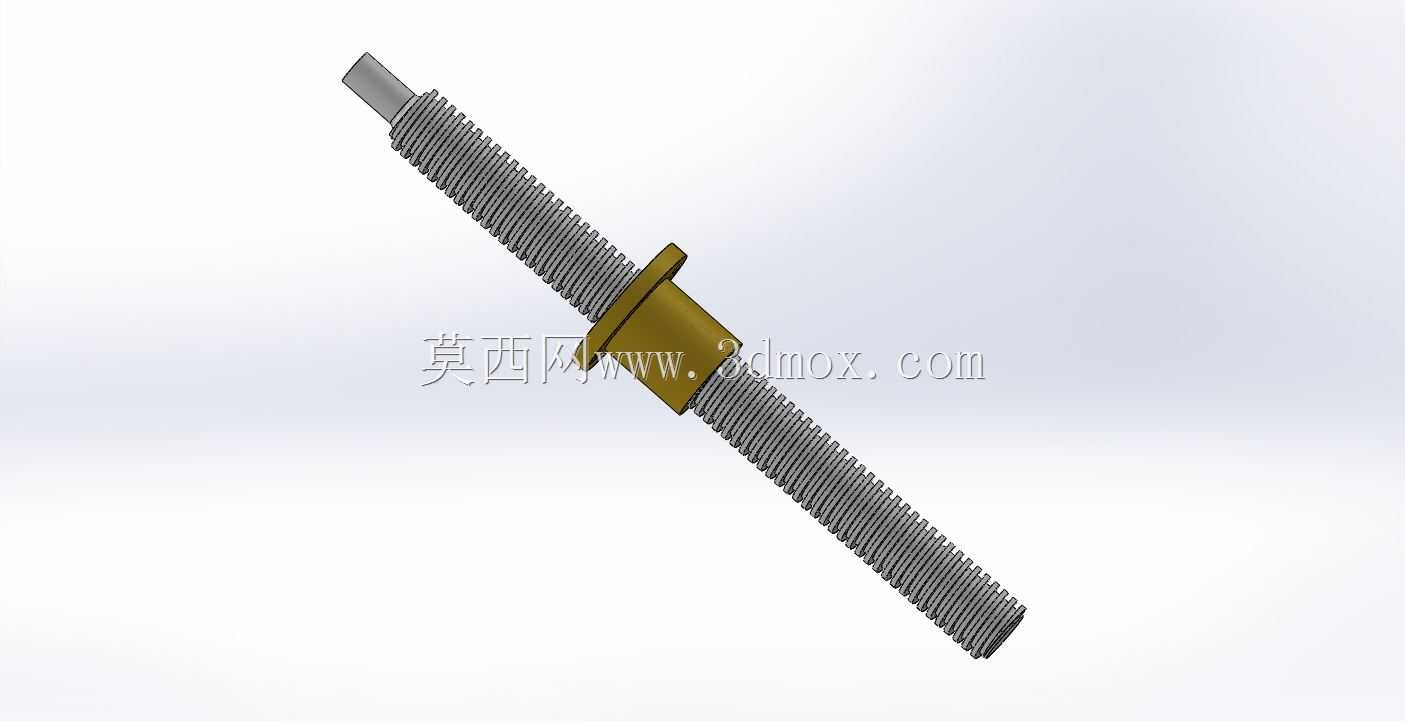

这款法兰型滚珠丝杠传动组件，是机械传动系统中实现旋转运动与直线运动相互转换的核心执行部件，广泛应用于各类需要精准直线位移控制的工业设备场景中。从实际应用场景来看，这类丝杠组件常被部署在数控加工设备的进给轴、自动化生产线的直线位移模组、精密检测设备的位移调节机构、工业机器人的直线执行端，以及电子制造设备的点位传动结构中，能够在高负载、高频往复运动的工况下保持稳定的传动精度，相比传统滑动丝杠，其传动效率可提升至九成以上，大幅降低驱动端的动力损耗，同时有效减少传动过程中的摩擦发热与磨损问题。从产品功能特性来看，该组件采用滚珠循环滚动的传动结构，螺母与丝杠杆体之间通过钢制滚珠实现滚动摩擦替代传统滑动摩擦，不仅启动阻力极小，不存在低速爬行问题，还能通过预紧结构消除轴向传动间隙，实现微米级的重复定位精度，适配高速进给与精准位置控制的使用需求。本次设计的法兰型螺母结构，自带一体化安装法兰盘，法兰盘上预留均匀分布的安装定位孔，无需额外配置螺母安装座即可直接固定在移动负载端，大幅简化安装流程，同时法兰结构的受力接触面更大，能够承受更高的轴向负载与一定的偏载力矩，适配多种安装布局需求。从设计思路层面，建模过程中首先围绕传动负载与行程需求确定丝杠的公称直径与导程参数，杆体采用连续圆弧滚道成型设计，滚道曲率与滚珠直径精准匹配，保证滚珠在滚道内循环滚动时的接触应力均匀分布；螺母部分采用一体式法兰结构设计，内部设计匹配的滚珠循环回流通道，保证滚珠在运动过程中能够顺畅完成循环回流，避免出现卡滞、顿挫问题；杆体两端分别设计轴颈结构，一端适配驱动端的联轴器安装，另一端可配置支撑轴承座，满足两端固定或一端固定一端支撑的安装方式。从外形尺寸与安装边界来看，建模时严格遵循常规同规格丝杠的安装尺寸规范，法兰盘的外径、安装孔孔距与孔径均适配通用安装标准，丝杠杆体的外径、滚道牙型参数符合行业通用规格，两端轴颈的直径与长度尺寸匹配常用支撑轴承与联轴器的安装尺寸，整体结构的外形边界充分考虑实际安装时的空间避让需求，螺母的最大外径、法兰厚度均控制在常规安装空间范围内，既保证结构强度，又避免与周边其他部件产生运动干涉，能够直接适配多数常规直线传动机构的安装空间要求，无需对原有设备结构进行大幅改造即可完成替换安装。
