小型红外避障传感模块结构设计

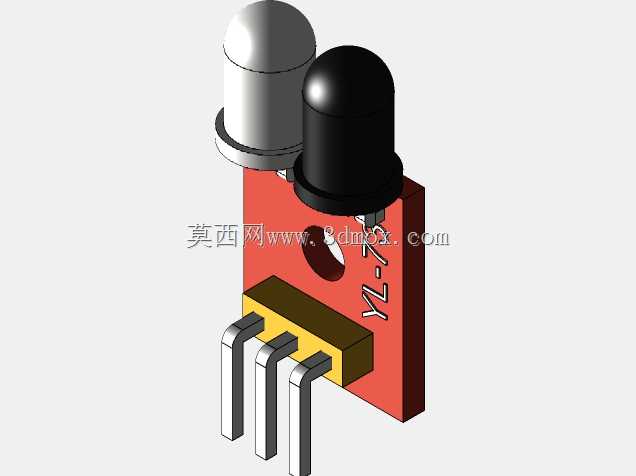

这款小型红外传感模块是近距离红外探测场景中应用极为广泛的电子功能部件，常见于智能小车避障系统、自动感应洁具、安防入侵检测、工业流水线物料到位检测、非接触式接近开关等场景，能够在不与被测物体产生物理接触的前提下，完成前方障碍物存在性的判定，输出可被主控电路直接识别的电平信号，为整套设备的动作逻辑提供可靠的环境感知输入。从功能特性来看，该模块集成了红外发射与接收双探头结构，其中银色封装探头负责向外发射特定频率的红外调制信号，黑色封装探头负责接收经前方物体反射回来的红外信号，当反射信号强度达到判定阈值时，模块内部的信号处理电路就会输出对应的感应触发信号，有效规避普通可见光对探测过程的干扰，在日常室内光照环境下可以保持稳定的探测性能，常规探测距离可通过板载电位器进行灵活调整，适配不同安装间距下的检测需求。在设计思路上，这款模块采用了分体式探头布局，将发射与接收探头并排设置在PCB板顶端，尽可能缩小两个探头的间距以降低探测盲区，同时在探头与引脚之间预留了足够的电气安全间距，避免焊接或使用过程中出现引脚短路问题；PCB基板采用红色阻焊设计，板身印有清晰的引脚标识，方便使用者快速区分电源、信号、接地引脚，降低接线错误的概率；底部采用标准2.54mm间距直插排针设计，既可以直接焊接在主控电路板上完成固定，也可以搭配排座实现可拆卸式安装，适配不同的设备装配需求。从外形尺寸与安装边界来看，模块整体为立式长方体结构，主体PCB板厚度较薄，双探头突出于板身上方，整体占用空间极小，非常适合在内部空间紧凑的小型智能设备中安装使用；安装时仅需要预留对应排针的焊接空间，保证探头前方无遮挡物即可正常工作，不需要额外设计复杂的固定结构，既可以通过排针焊接固定，也可以借助板身上预留的安装孔配合螺丝完成锁附固定，能够适配不同设备的装配工艺要求。模块底部的信号处理电路部分采用塑封元件布局，所有元件均贴装在PCB板单侧，进一步压缩了模块的整体厚度，在多模块并排安装的场景下也不会产生空间干涉，能够满足密集排布的安装需求。
