PUI Audio ASX02604-R音频激励器结构设计

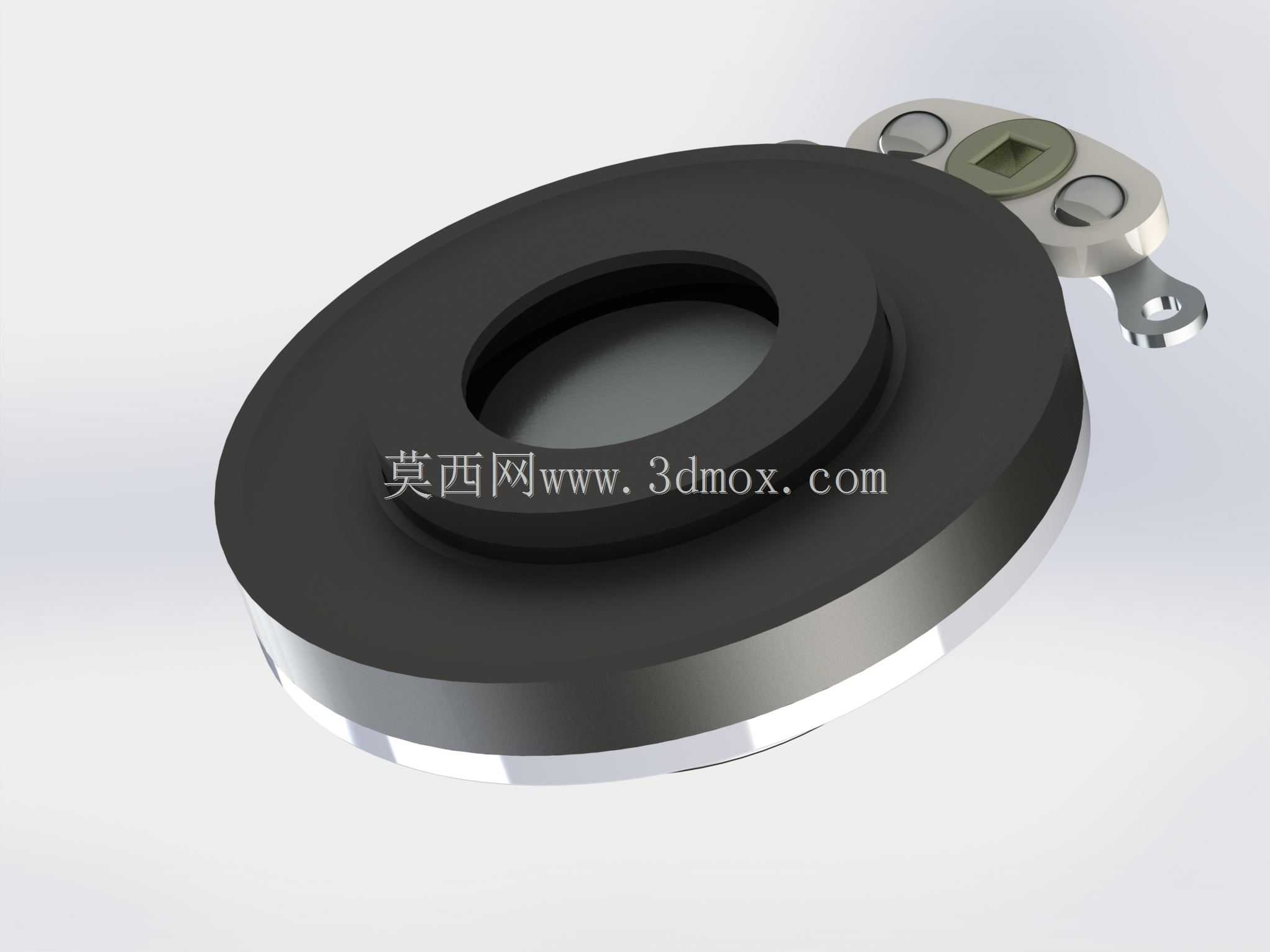

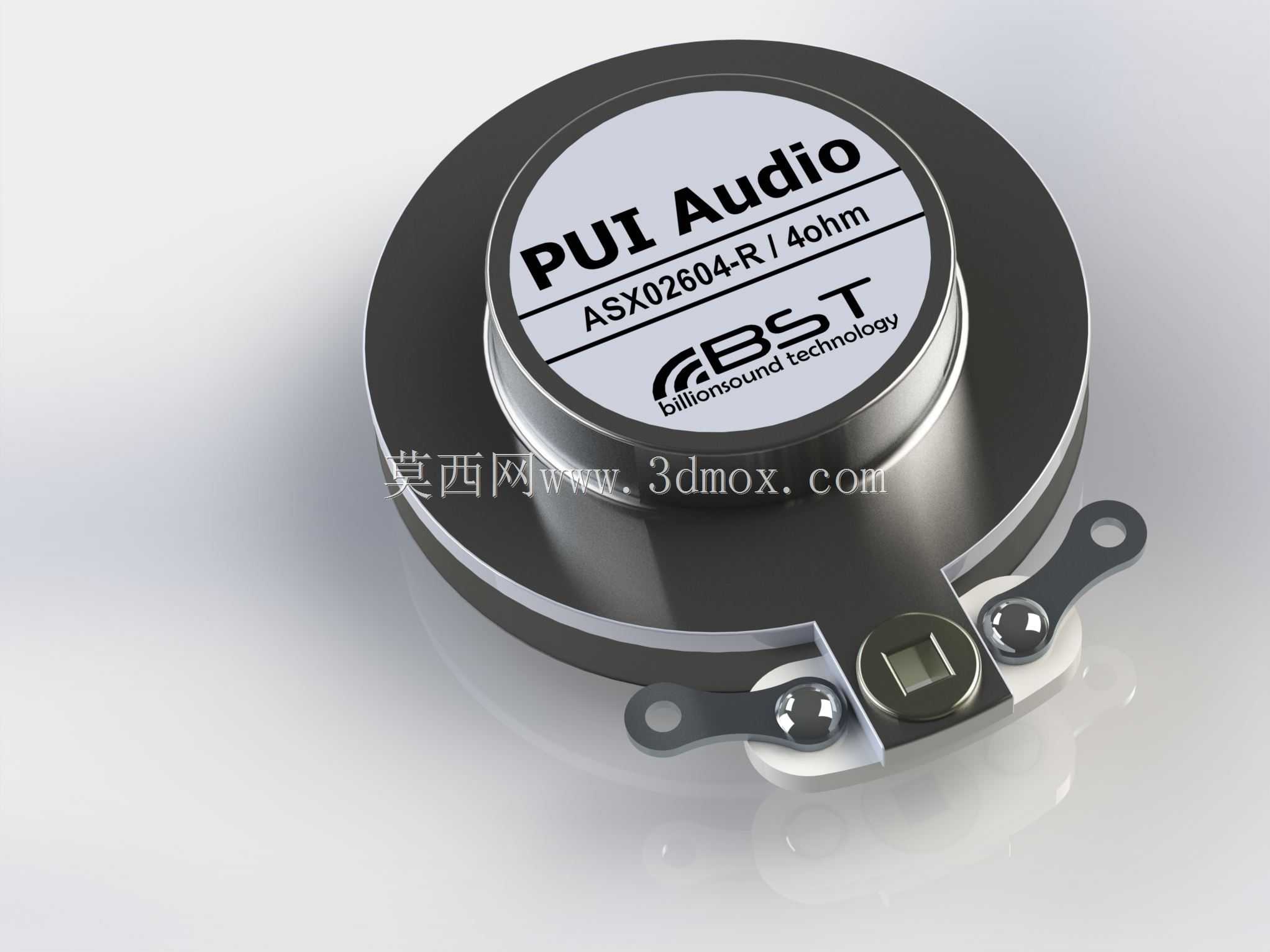

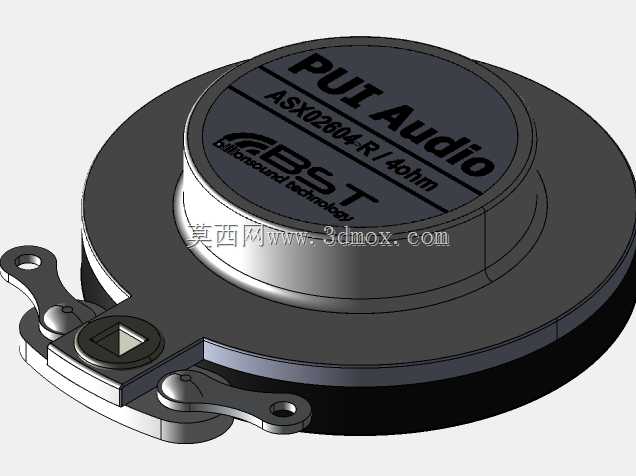

这款音频激励器属于接触式电声换能器件，核心应用场景覆盖智能交互终端、隐藏式音频系统、空间音效搭建、轻薄化消费电子、工业提示设备等多个领域，和传统锥盆扬声器依靠空气振动传声的原理不同，它可以将接触到的几乎任意刚性表面转化为发声面，突破传统扬声器的安装位置限制与外观约束，实现无外露出声孔的一体化音频输出效果。从实际用途来看，它既可以在智能家居柜体、商用展示面板、车载内饰板这类平整硬质表面上搭建隐藏式音频播放系统，也能作为小型设备的音频提示部件，在空间局促无法安装传统扬声器的紧凑结构内完成音频信号输出，还能通过多点布置实现空间化的音效呈现，满足不同场景下的定制化发声需求。在功能特性上，这款激励器标称阻抗为4欧姆，依靠内部振动组件将电信号转换为机械振动，再通过接触耦合传递到安装表面带动整体面振动发声，相比同功率传统扬声器拥有更宽的发声扩散角度，没有传统扬声器的指向性局限，在薄型安装空间内的低频表现也更具优势，同时一体化密封的主体结构可以适配更多复杂使用环境，减少粉尘、潮气对内部组件的影响。从设计思路来看，整体采用圆形薄型主体结构，主体外壳做了收边倒角处理，既可以降低整体安装占用的垂直空间，也能避免安装过程中锐边对安装面或操作人员造成损伤；顶部的标识区域清晰标注产品型号与阻抗参数，方便生产装配过程中的快速识别核对；主体侧边延伸出两个带安装孔的固定支耳，支耳位置做了局部加厚处理，安装孔内嵌金属衬圈，避免锁紧固定时应力集中导致支耳开裂，同时支耳与主体之间做了隔振设计，减少振动能量在固定结构上的无效损耗，保证更多振动能量传递到目标发声表面；接线端采用带定位槽的焊盘接口，既可以保证接线时的极性识别准确，也能避免接线拉扯导致的焊点脱落，提升装配可靠性。在外形尺寸与安装边界上，整体为扁平圆形结构，主体直径适配常规小型电声器件的安装预留空间，整体厚度控制在薄型安装场景的通用尺寸范围内，两个固定支耳对称分布在主体侧方，安装孔中心距符合小型电声器件的通用安装孔位规范，安装时只需要在目标安装表面预留对应直径的主体沉位，以及两个支耳对应的固定孔位即可完成装配，不需要额外设计复杂的出声腔体与导声结构，大幅降低配套结构的设计难度，同时安装时需要保证激励器底面与安装表面完全贴合，避免存在间隙导致振动传递效率下降，影响最终的发声效果。
