丹佛斯OMS250摆线液压马达三维建模作品

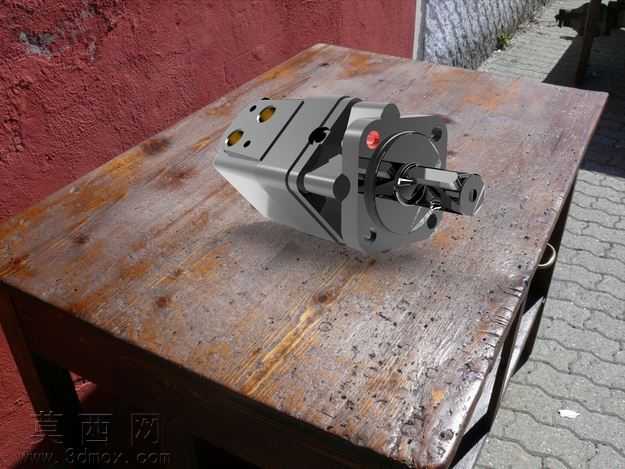

本作品为丹佛斯OMS250摆线液压马达的高精度三维建模成果，建模过程严格参照丹佛斯官方OMS系列液压马达的实物测绘尺寸与产品技术参数，采用Autodesk Inventor作为核心建模软件完成全参数化设计，确保模型各部分尺寸公差与实际工业产品保持一致，可直接用于液压系统装配仿真、产品结构展示、教学演示等场景。建模阶段首先对液压马达的整体结构进行拆解分析，将其划分为前端输出轴组件、配流盘结构、摆线轮啮合副、定子壳体、后端油口集成块、密封安装结构六大核心模块，每个模块均采用自底向上的建模逻辑，先完成单个零件的草图绘制、特征拉伸、旋转切除、倒角圆角等细节处理，再通过同轴、面重合、间隙配合等装配约束完成整体组装，全程对零件间的装配干涉进行逐次检查，修正了初始建模中出现的密封槽尺寸偏差、油道连通错位等问题，保证模型结构逻辑与实物完全匹配。材质与渲染环节，针对马达不同部件的实际材质属性进行区分设置：壳体部分采用铸钢材质，调整金属粗糙度、漫反射颜色与环境反射参数，还原铸钢件表面略带磨砂的金属质感；输出轴采用调质合金钢材质，添加表面淬火后的细微纹理与金属光泽；侧面的油口堵头、紧固螺栓采用镀锌钢材材质，模拟镀锌层的淡蓝色金属反光；红色的安全标识点采用哑光塑料材质，与金属壳体形成明确的视觉区分。渲染时采用写实户外光照环境，添加柔和的环境阴影与接触阴影，调整相机焦距与景深效果，将马达放置在做旧木质工作台场景中，背景搭配红墙与砖石地面，最大程度还原实物拍摄的视觉效果，清晰展现马达的外部结构特征与各部件的位置关系。结构设计上完整还原了OMS250液压马达的轴配流结构、摆线针轮啮合传动结构、进出油口布局、安装法兰定位孔、输出轴平键连接位等核心结构，对内部的密封沟槽、轴承安装位、油道走向也进行了1:1还原，模型不仅具备外观展示效果，还可用于液压传动原理演示、虚拟装配训练、液压系统集成干涉检查等专业用途，建模过程中对摆线轮的齿形轮廓进行了精准拟合，保证齿形参数符合摆线液压马达的传动设计要求，避免了齿形失真导致的结构展示错误。
