丹佛斯315液压马达三维设计模型

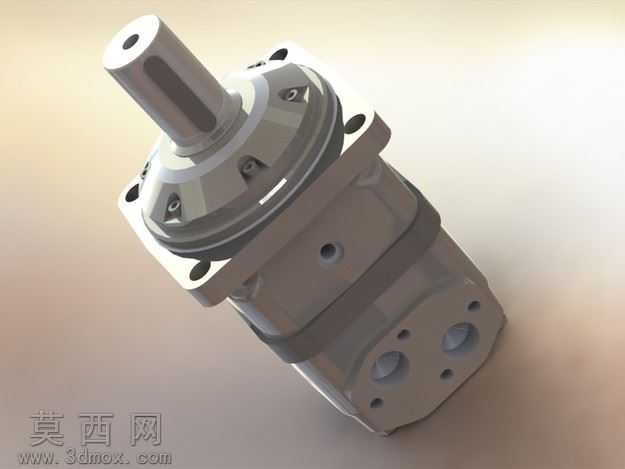

本模型为丹佛斯315型液压马达的全参数化三维设计成果，建模过程严格遵循实物测绘尺寸与原厂产品技术规范，完整还原了该型摆线液压马达的全部结构细节。建模阶段以实体特征建模为核心逻辑，首先搭建马达的整体装配基准坐标系，从顶部输出轴部件开始逐步构建：输出轴采用阶梯轴结构设计，精准还原了轴端的键槽定位特征、轴肩密封配合面的公差基准，轴体与上端盖的配合间隙按照实际装配要求做了适配处理，避免出现装配干涉问题。上端盖部分采用方形法兰安装结构，完整复刻了四个角位的安装通孔、端盖表面的螺栓沉孔定位特征，端盖与壳体配合的止口结构做了精准的尺寸匹配，保证装配定位的同轴度要求。中间壳体部分还原了多层叠合的壳体结构特征，壳体表面的加强筋、定位凸台结构都做了精细化处理，侧面的油口接口部分完整还原了进出油口的内螺纹特征、油道的内部连通结构，油口与壳体的过渡圆角做了平滑处理，还原铸件的工艺特征。下端盖部分匹配壳体的安装定位结构，还原了底部的泄油口、定位销孔等细节特征。模型渲染阶段采用金属铸件材质搭配机加工面的金属质感区分，壳体非加工面赋予哑光铸铁材质，端盖配合面、输出轴加工面赋予亮面金属材质，密封件位置赋予橡胶材质，通过不同材质的区分清晰展现各部件的功能属性。整体设计思路围绕液压马达的实际工作原理展开，完整保留了内部转子、配流机构的装配空间，各部件的装配约束完全按照实际产品的装配关系设置，可直接用于装配干涉检查、工作原理演示、液压系统集成配套设计等场景，模型结构严谨，细节还原度高，能够为液压系统设计、设备选型配套提供可靠的三维参考依据。
