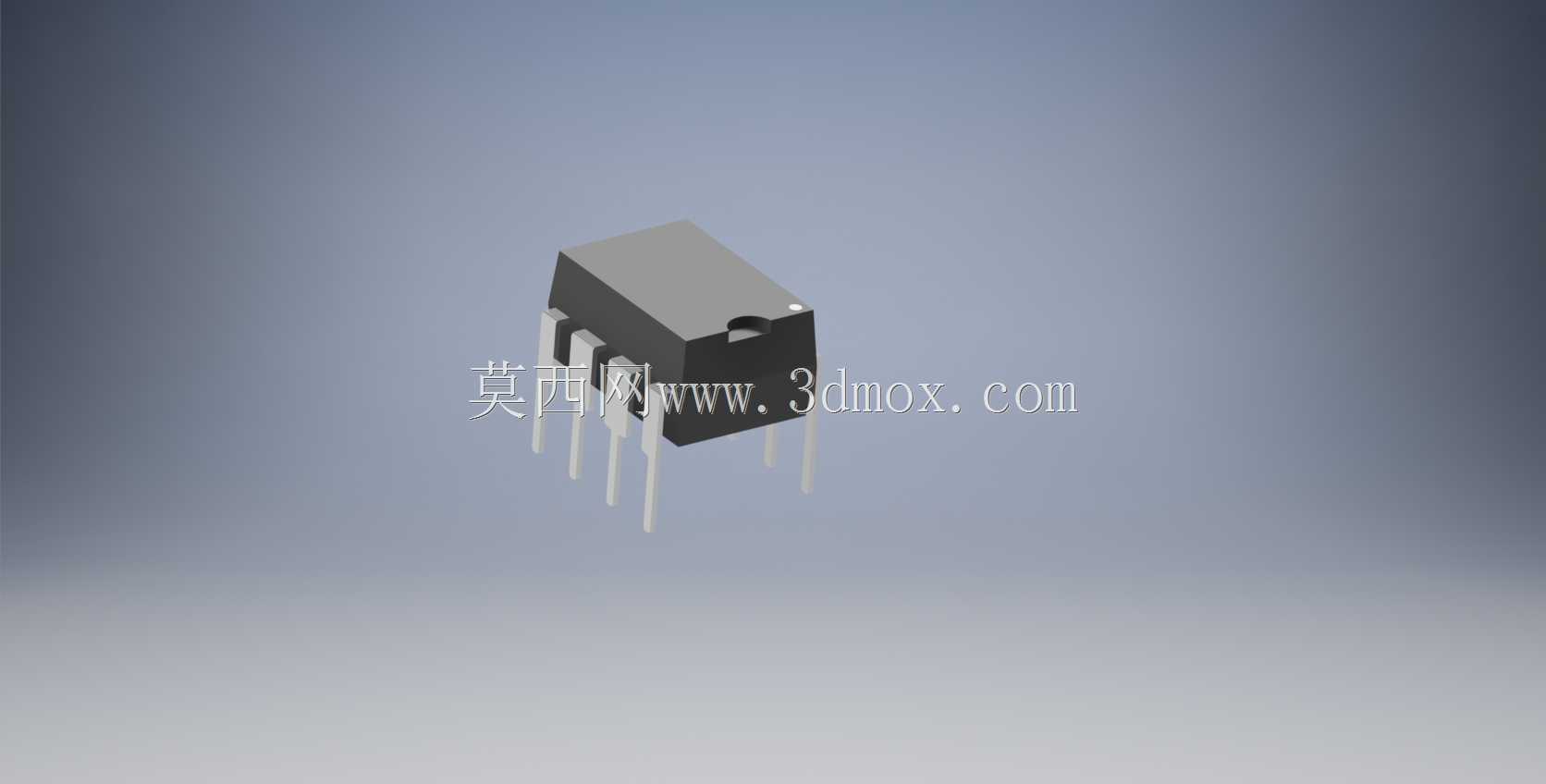

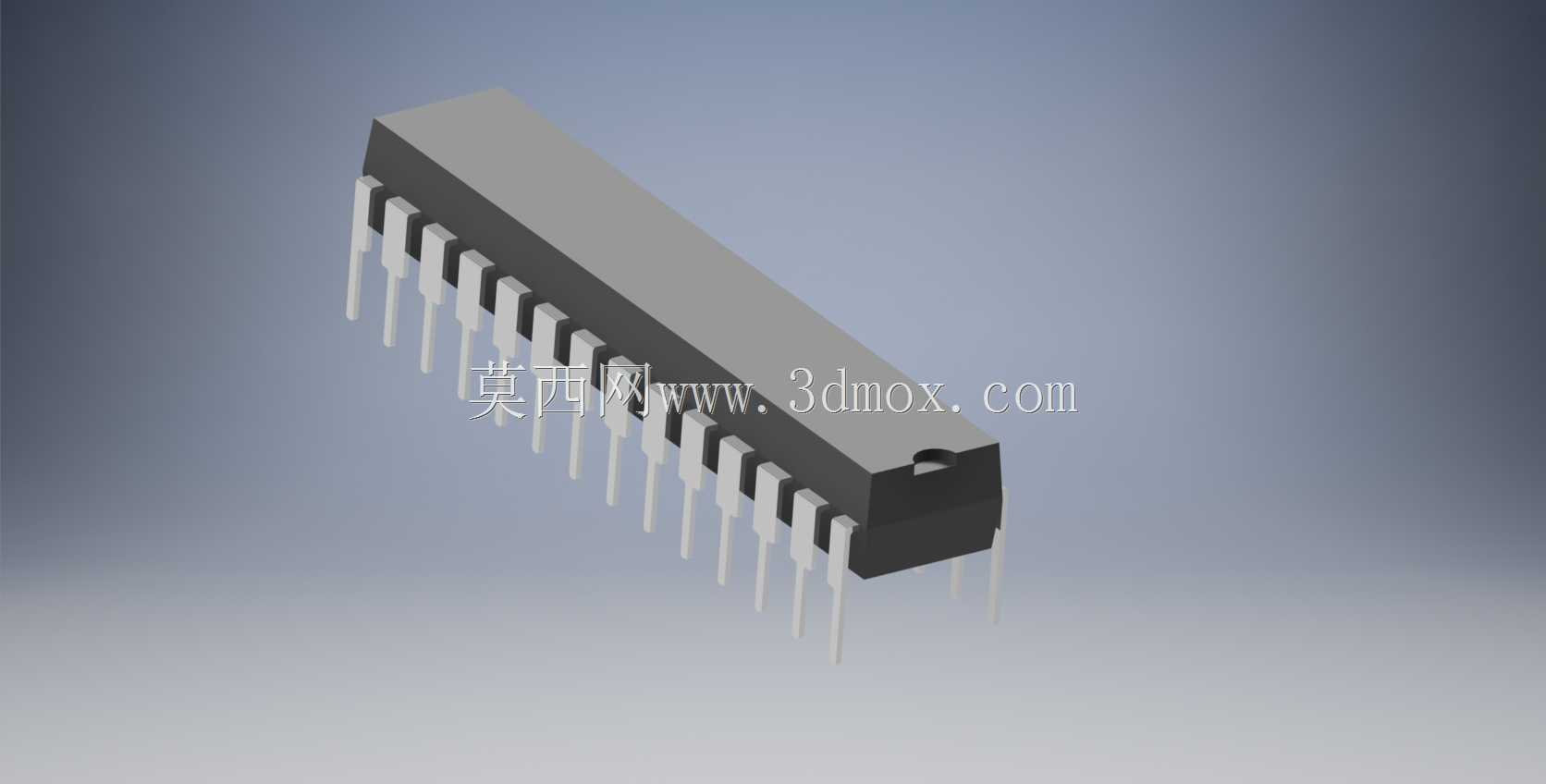

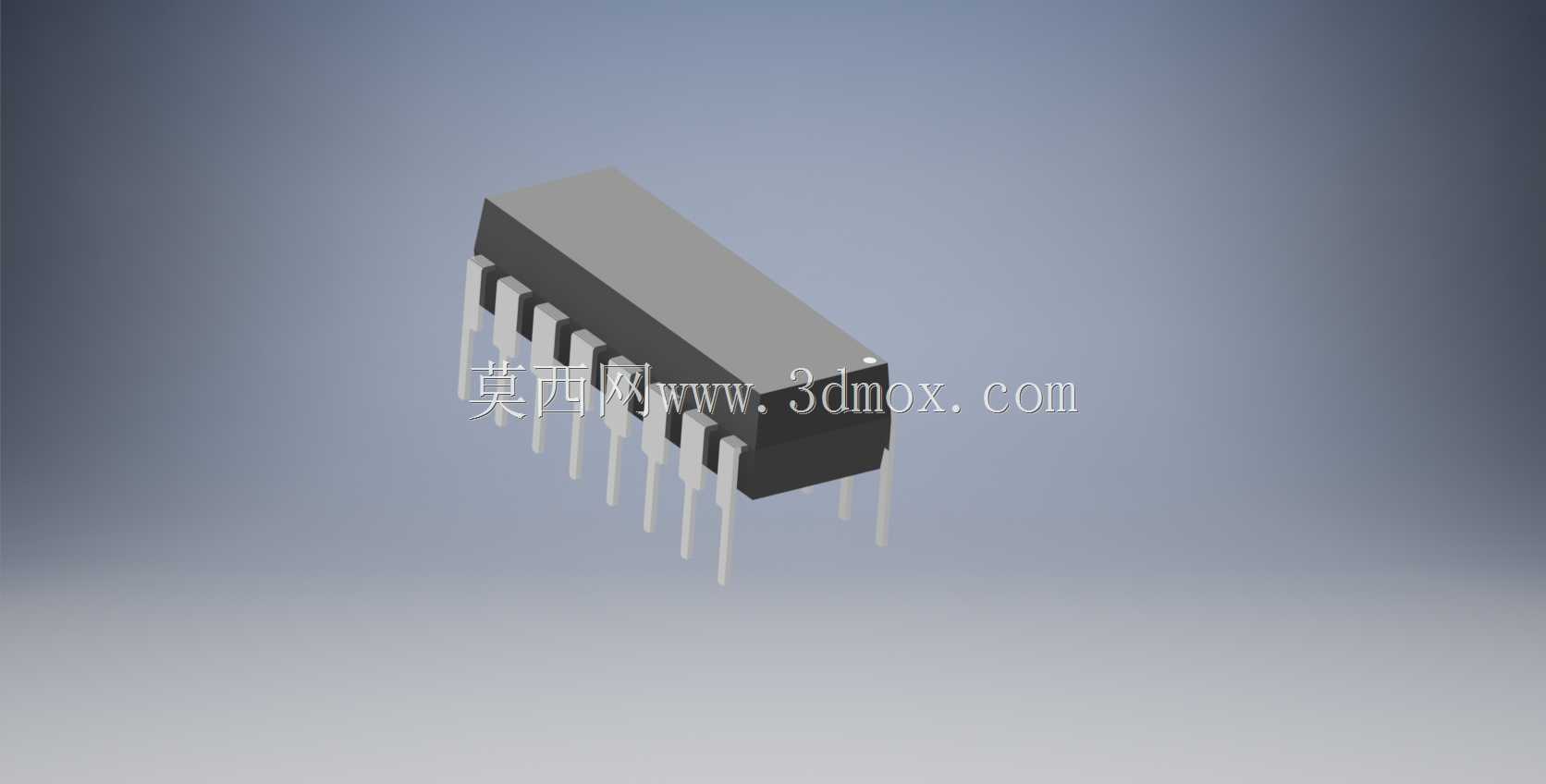

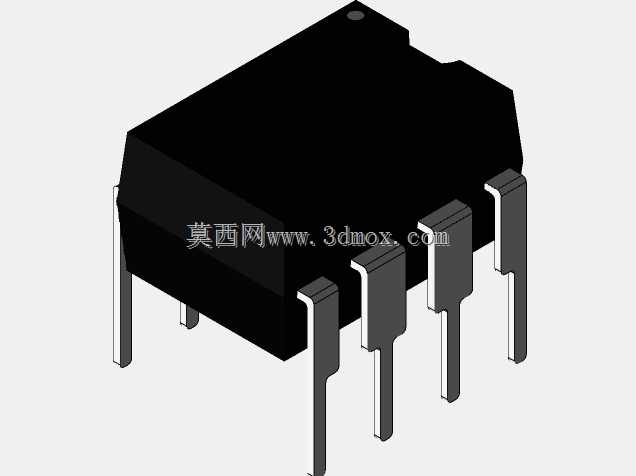

直插式双列集成电路封装结构

项目分类:通用机械零部件 发布时间:2021-05-20 ID:178709
  • 直插式双列集成电路封装结构
  • 直插式双列集成电路封装结构
  • 直插式双列集成电路封装结构
  • 直插式双列集成电路封装结构

在电子制造与硬件开发领域,直插式双列封装是通孔插装工艺中应用极为广泛的半导体承载结构,这类封装结构主要服务于传统波峰焊生产场景,在消费电子维修、工业控制板卡开发、教学实验电路搭建、老式家电主板生产等场景中承担核心芯片的物理承载与电气连接作用,能够为内部的半导体晶圆提供可靠的机械防护,隔绝外界水汽、粉尘与物理冲击对芯片核心的损伤,同时通过规整的引脚布局实现芯片与印刷电路板之间的稳定信号传输与电力供给。这款封装结构的设计围绕0.3英寸标准封装宽度展开,可适配4脚到28脚不同引脚数量的直插芯片需求,设计过程中充分考虑了通孔插装工艺的适配性,引脚采用对称双列排布,引脚间距符合通用通孔焊盘的标准尺寸,能够直接匹配常规PCB板的通孔设计,无需额外调整焊盘布局即可完成装配。设计时特意加入了引脚1的半圆标识结构,可通过参数切换控制该标识的启用状态,方便生产与装配过程中快速识别芯片安装方向,避免反向插装导致的电路烧毁问题;封装主体与引脚呈90度垂直布局,角部采用平边无外侧倒角的设计,既能够保证封装在自动化插件设备上的顺畅送料,也能避免倒角带来的装配间隙问题,提升焊接后的结构稳定性。从安装边界来看,该封装宽度固定为7.62毫米,引脚长度适配常规2毫米厚度PCB板的插装需求,引脚伸出板面的长度符合波峰焊的工艺要求,既不会因为引脚过短导致焊接虚接,也不会因为引脚过长造成剪脚工序的额外工作量;封装主体的高度控制在常规直插元件的通用尺寸范围内,不会与板上其他低矮元件产生空间干涉,能够适配绝大多数单层、双层印刷电路板的布局空间要求。在实际使用中,这类封装结构的芯片可直接通过手工焊接或者自动化波峰焊完成装配,相比贴片封装具备更强的机械连接强度,在经常需要插拔、存在一定振动的工业设备板卡中具备更长的使用寿命,同时也更适合电子爱好者进行手工电路试制,无需专用的回流焊设备即可完成焊接装配,是电子硬件领域通用性极强的基础元件封装形式。
