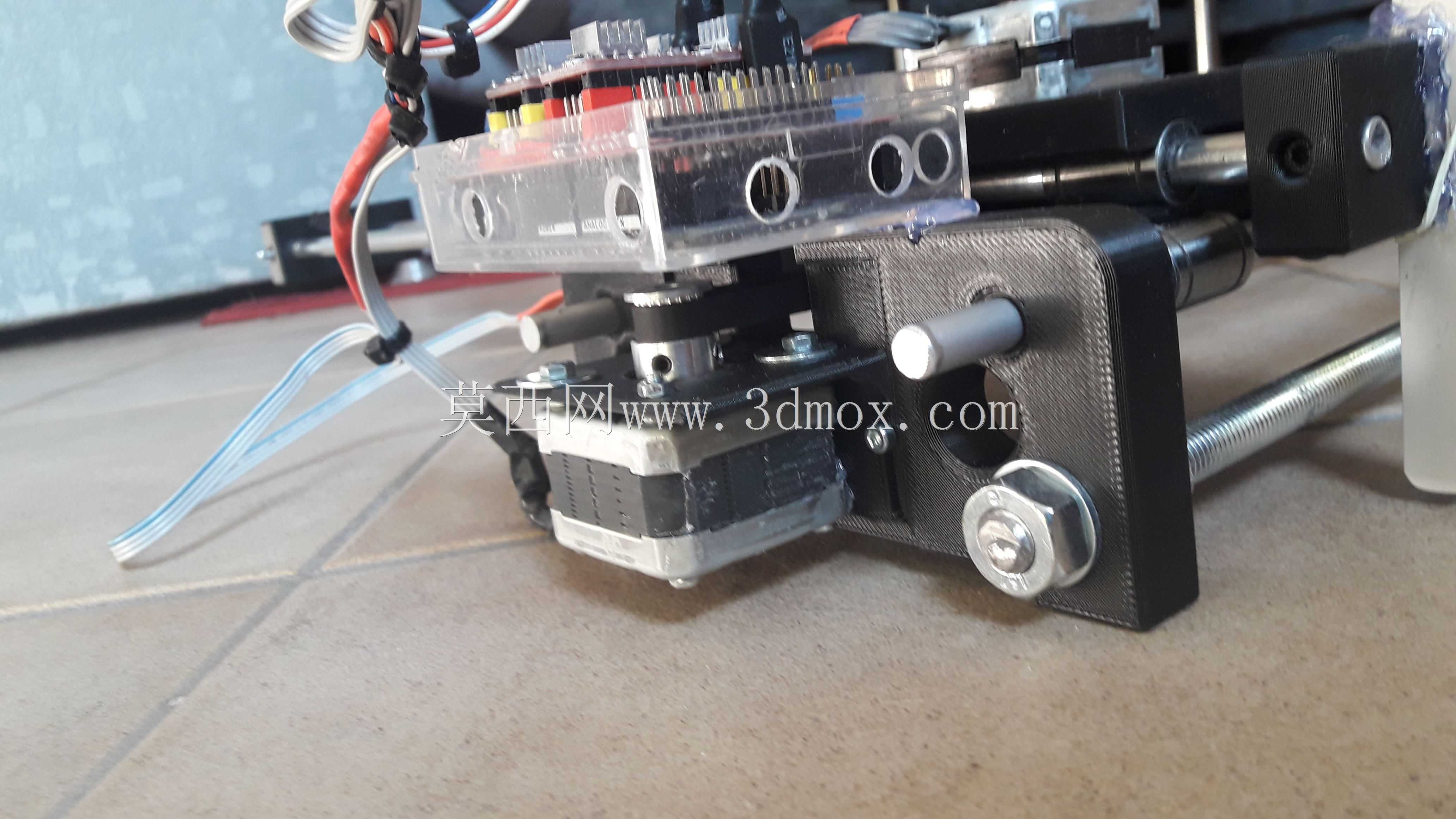

悬臂式写字绘图机械执行机构结构设计

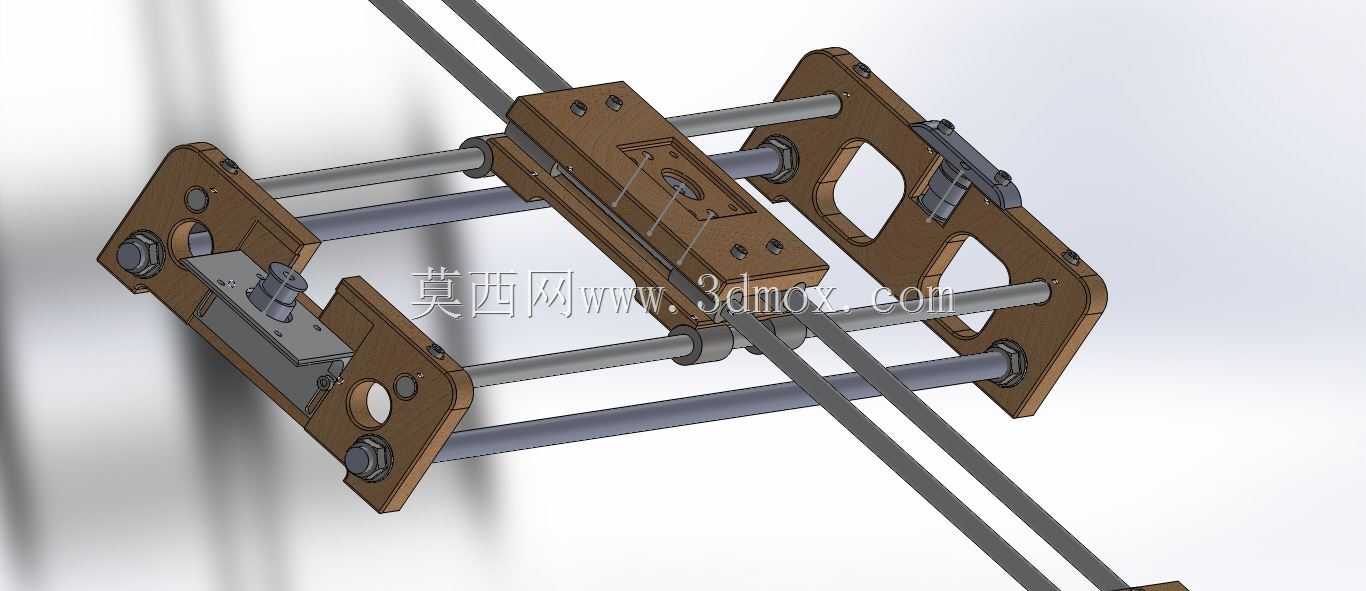

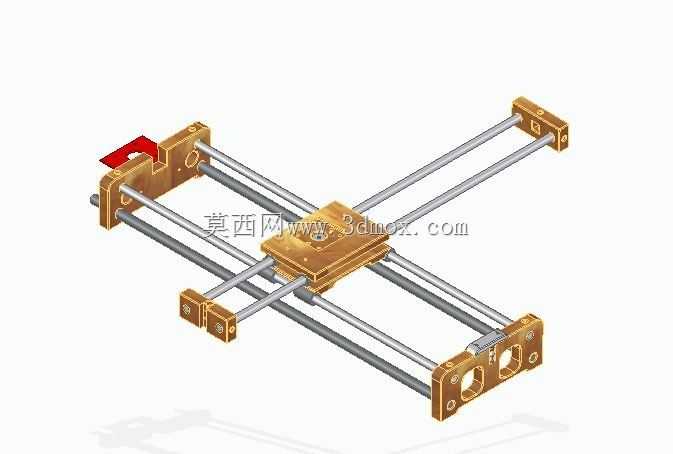

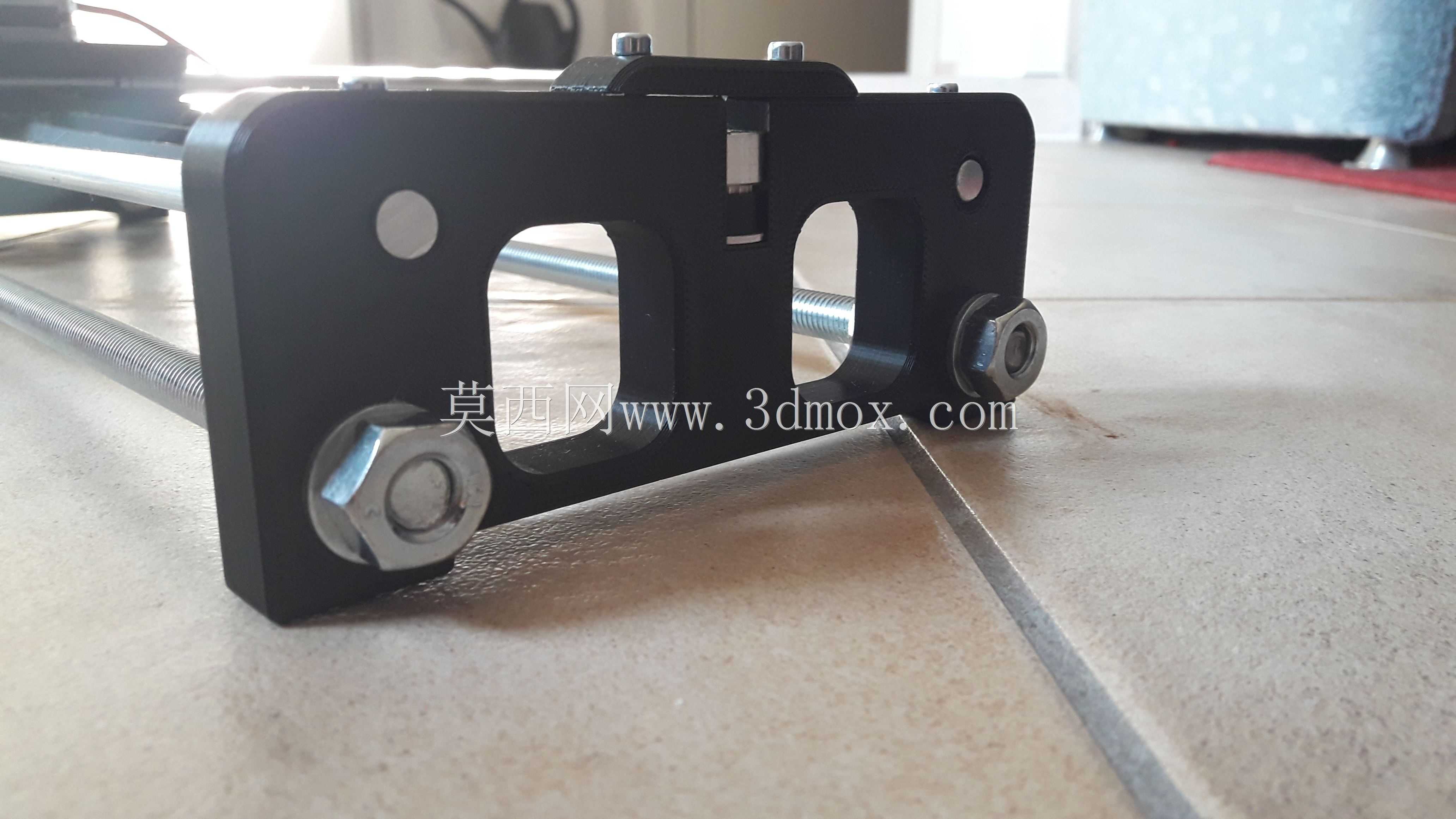

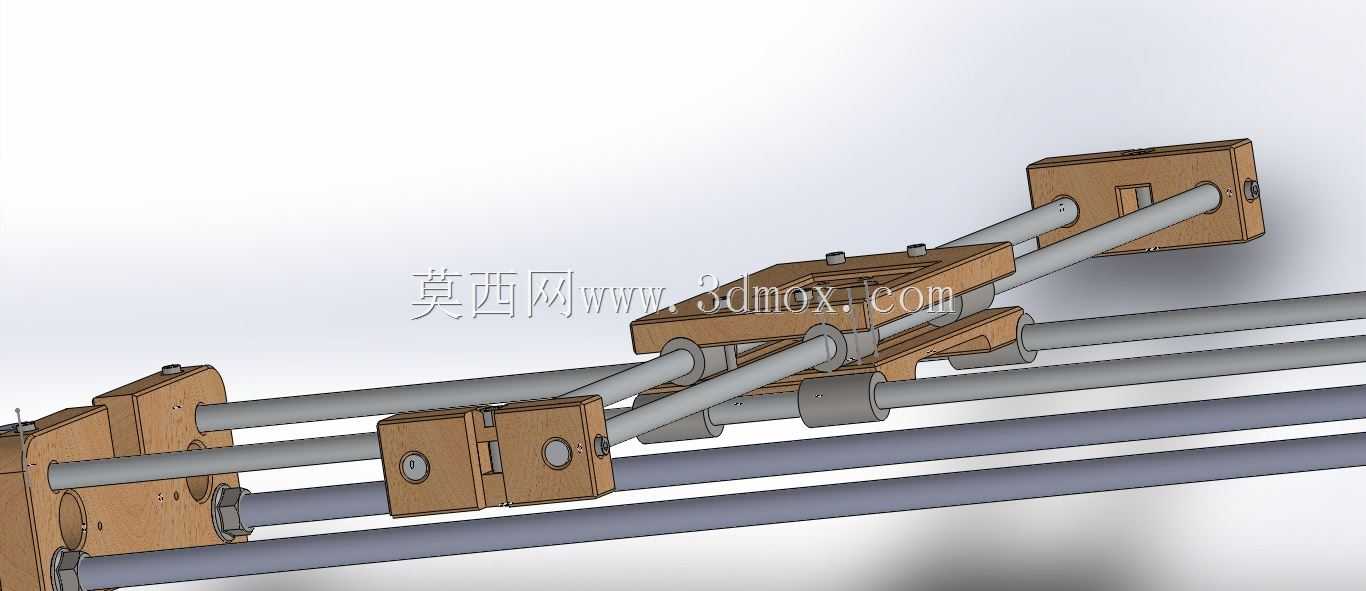

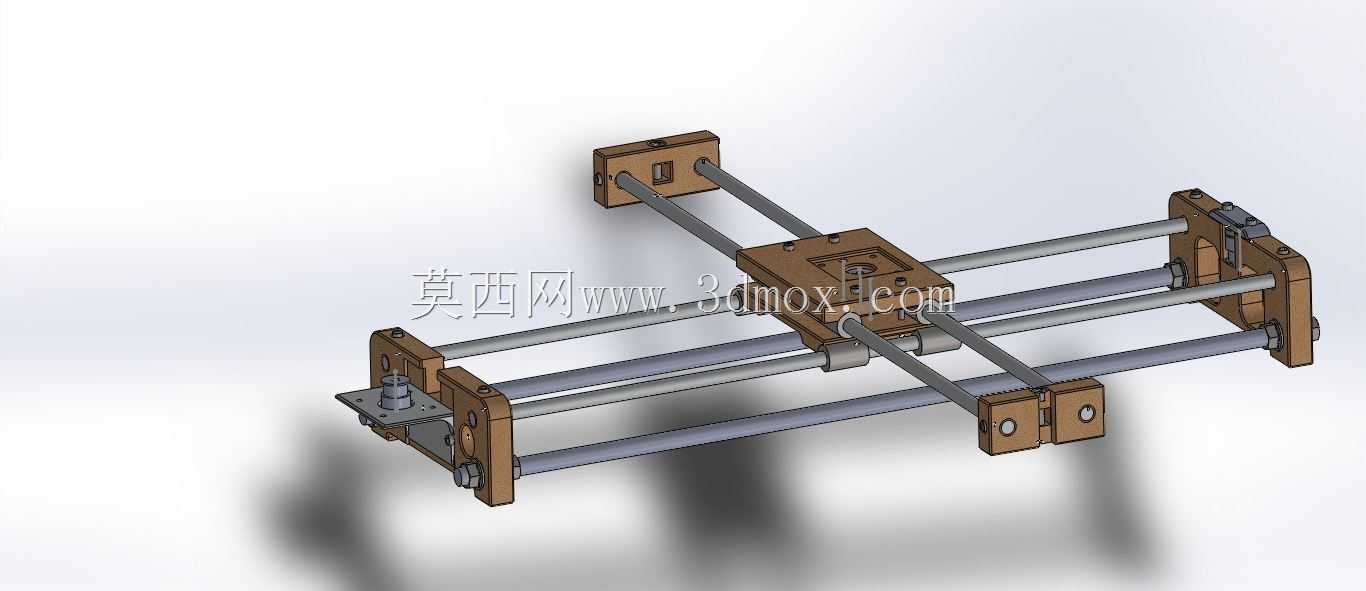

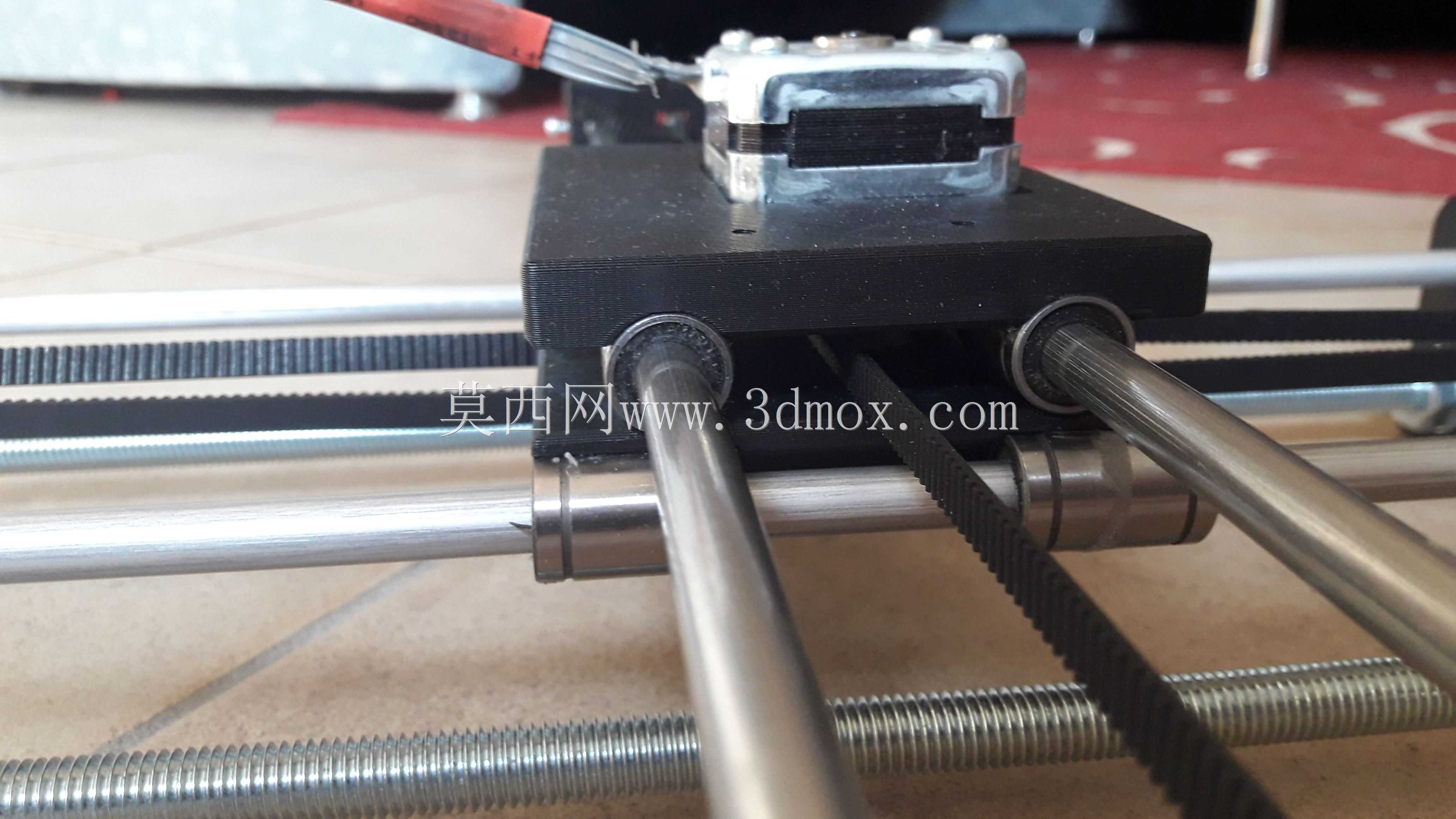

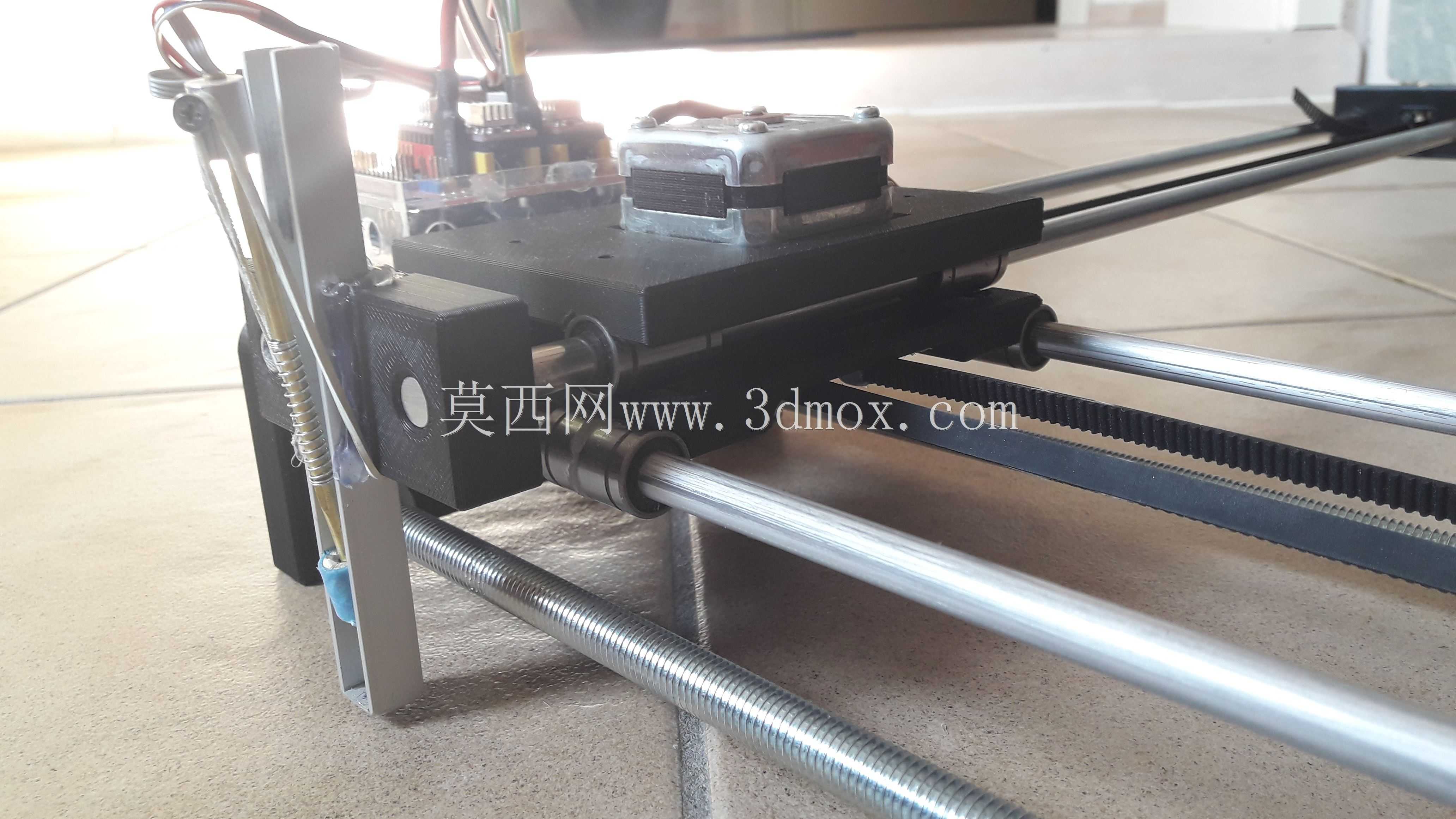

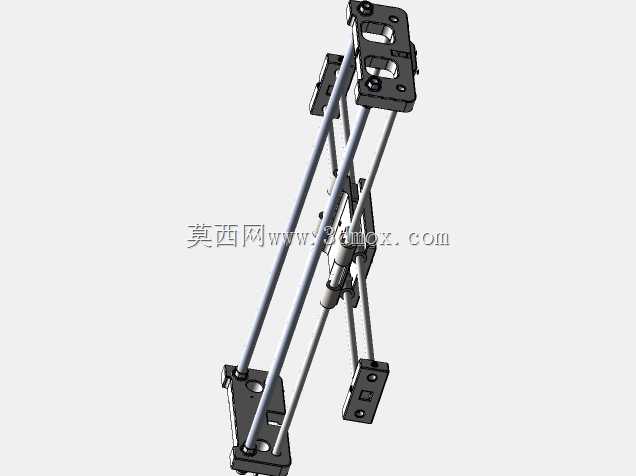

该结构属于桌面级绘图写字设备的核心运动执行单元，主要面向小型文创制作、手写文档批量生成、简易图纸快速绘制、教学演示实验等场景使用，可搭载书写笔、马克笔、刻字头等不同作业端头，完成纸面的轨迹复现作业，适配常规A4幅面的作业平面，无需复杂的场地改造即可放置在普通桌面使用。整体采用双平行光轴作为横向运动导向支撑，搭配线性轴承实现滑动副的低阻尼运动，横向运动通过同步带传动实现，传动比稳定无打滑，可保证运动轨迹的精度；纵向运动采用双悬臂同步带牵引结构，将笔座安装在纵向滑台上，通过两个方向的运动合成，即可实现平面内任意二维轨迹的输出。两侧的立式支撑板采用镂空减重设计，在保证结构刚性的前提下降低整体自重，同时预留了光轴安装孔、同步带轮安装位、张紧调节间隙，装配时可通过调整固定螺栓的位置实现同步带张紧度的调节，避免长期使用后传动松弛导致的轨迹偏差。设计过程中优先考虑了装配的便捷性，所有零部件均采用标准紧固件连接，无需特殊定制的连接件即可完成整机组装，光轴与支撑板的配合采用过渡配合定位，装配后无需额外校准即可保证两根导向轴的平行度，降低了组装调试的难度。安装边界方面，整体横向跨距适配A4纸张的宽度尺寸，纵向悬臂的有效行程覆盖A4纸张的长度方向，设备底部预留了平整的安装基准面，可直接固定在桌面机架上，也可加装可调支脚适应不平整的放置台面。笔座位置预留了弹性缓冲结构安装位，可适配不同长度的书写工具，保证作业端头与纸面的接触压力稳定，避免出现断墨、划破纸面的问题。整体结构没有冗余的复杂部件，运动部件的重量经过优化，运动过程中惯性小，启停响应速度快，可适配常规的步进电机驱动方案，能够流畅完成连续曲线、多段直线等不同轨迹的绘制作业，既可以用于个人DIY制作，也可作为小型自动化办公设备的核心运动单元使用，结构的扩展性较强，可通过更换端头拓展激光雕刻、轻量点胶等附加功能。
