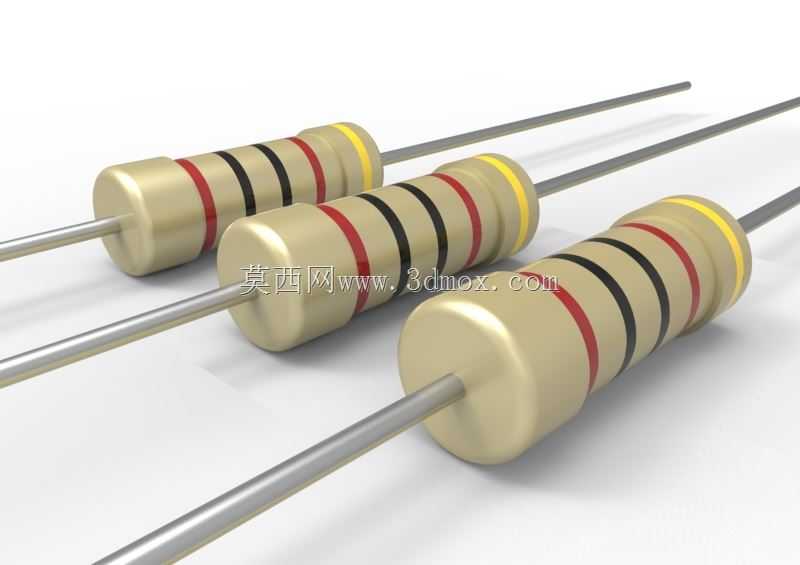

轴向引线碳膜电阻器精细三维结构

这款轴向引线电阻器是电子电路领域应用最为广泛的无源基础元件之一，日常可在各类消费电子、工业控制板卡、通信设备、电源模块、仪器仪表的电路中见到它的身影，核心作用是在电路中承担限流、分压、分流、负载匹配、信号衰减等关键功能，是保障电路稳定运行、调控电参数的基础构成部件。从设计思路来看，这款模型还原了通用直插碳膜电阻的经典结构，主体为圆柱形陶瓷基体，表面沉积碳膜电阻层后通过刻槽工艺调整阻值精度，外部包裹耐高温绝缘漆层实现电气隔离与机械防护，两端压合金属端帽实现电阻层与引线的可靠电气连接，两根平行轴向引出的镀锡铜引线兼顾导电性能与焊接适配性，适配波峰焊、手工焊等多种焊接工艺，可直接插入PCB板的对应通孔完成装配。外形尺寸方面，模型还原了常规小功率碳膜电阻的通用规格，主体圆柱直径适配常规0.25W功率等级的尺寸标准，引线长度预留了常规PCB装配所需的弯折、剪脚余量，引线直径适配标准0.8mm孔径的PCB安装孔，安装时无需额外定制孔位，可直接适配通用通孔安装的电路设计场景，两端引线的同轴度设计保障了插件时的顺畅度，避免插装过程中出现引线弯折、孔位对位偏差的问题。产品功能特性上，模型还原的电阻器具备良好的阻值稳定性，常规使用场景下阻值漂移率低，绝缘漆层可耐受常规焊接温度与日常工作环境的温湿度变化，色环标识清晰还原了阻值标注逻辑，通过不同颜色的环带组合可直接读取电阻的标称阻值与误差等级，无需额外测量即可快速识别元件参数，适配生产线批量装配、维修场景下的快速分拣需求。在实际电路应用中，这类电阻可串联在支路中限制支路电流大小，保护后端敏感元件不因过流损坏，也可与其他元件配合组成分压网络，为芯片引脚提供合适的工作电压，或是在信号回路中作为终端匹配电阻消除信号反射，保障高速信号的传输完整性，是所有电子硬件设计中不可或缺的基础元件，这款三维模型完整还原了产品的外观细节与结构比例，可用于电子装配教学演示、电路虚拟仿真、产品展示动画制作等场景，清晰呈现直插电阻的结构特征与装配形态。
