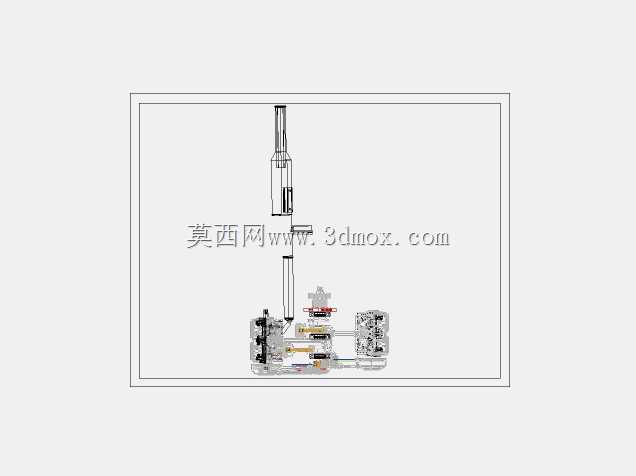

本田GL1100摩托车动力总成内部结构展示

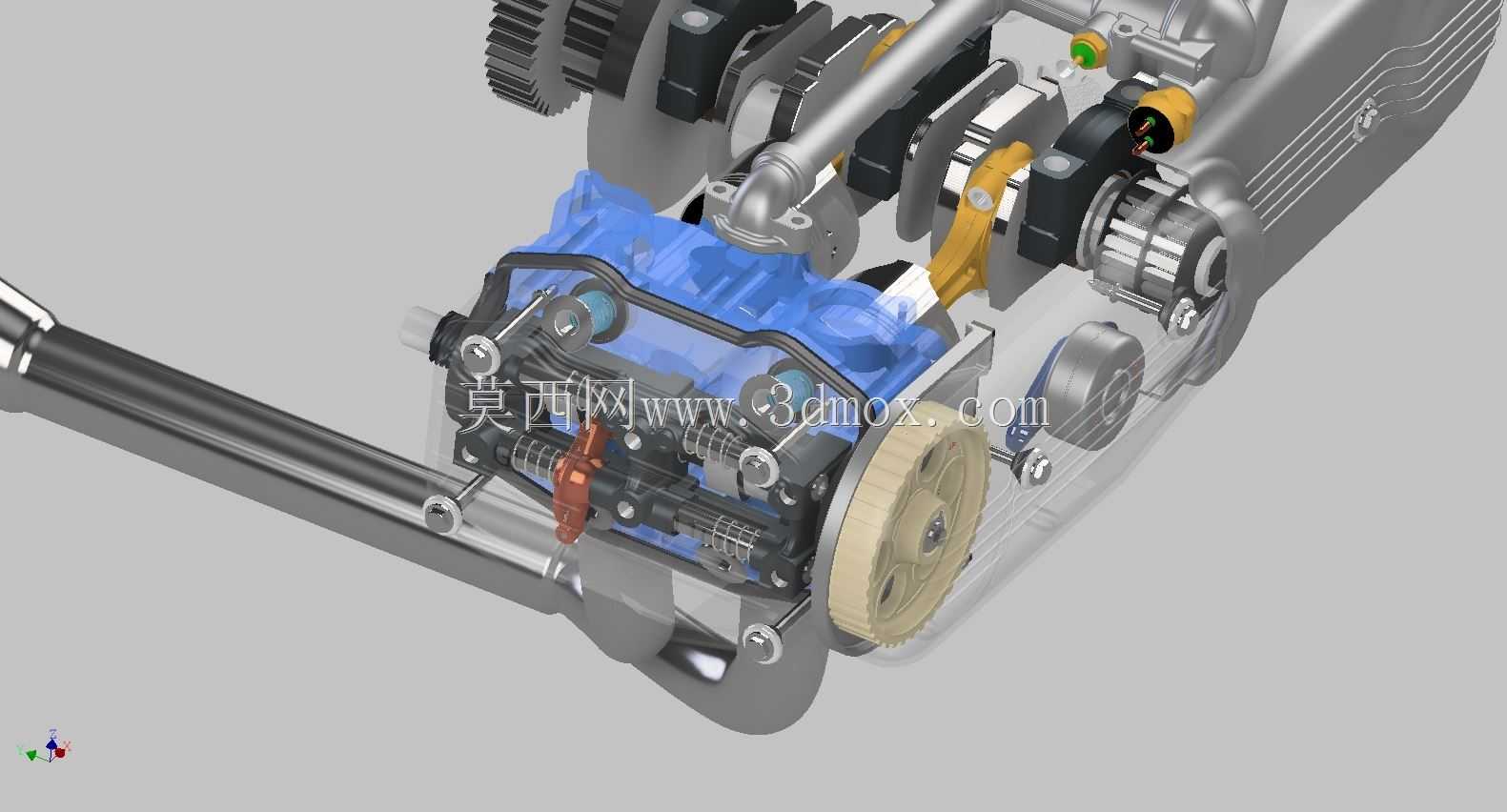

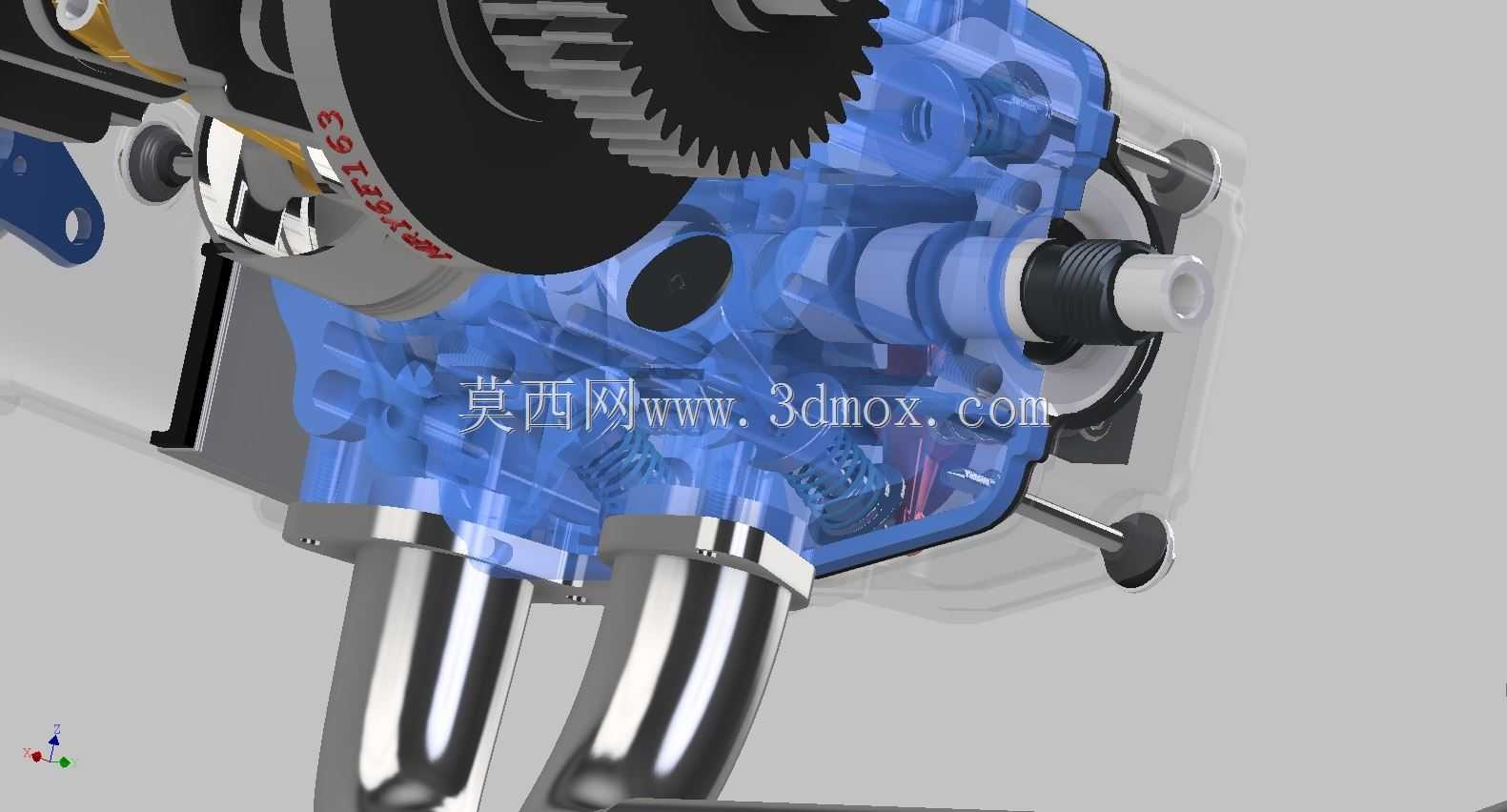

该动力总成作为大排量摩托车的核心动力输出单元，主要应用于本田GL1100系列巡航摩托车的动力匹配场景，承担着将燃油燃烧产生的热能转化为旋转机械能，为整车行驶提供持续稳定动力输出的核心作用，适配长途巡航、日常通勤等多场景下的摩托车动力需求，能够在宽转速区间内输出平顺的扭矩特性，匹配巡航车型对低扭储备与高速行驶稳定性的双重要求。从功能特性来看，该总成集成了配气机构、曲柄连杆机构、润滑系统、冷却系统相关的核心结构部件，其中蓝色标识的缸头组件整合了进排气道、气门驱动结构，能够精准控制进排气门的开闭时序，保障不同工况下的进气充量与排气效率；侧部布置的正时传动组件通过齿形带与凸轮轴联动，确保配气相位与活塞运动行程的精准匹配，避免气门与活塞发生运动干涉；下部的曲柄连杆机构能够将活塞的往复直线运动转化为曲轴的旋转运动，通过平衡轴结构抵消往复运动产生的惯性振动，提升动力输出的平顺性。在设计思路上，该结构采用了卧式对置的气缸布局形式，能够有效降低动力总成的整体重心高度，优化摩托车行驶过程中的重心分布，提升弯道行驶与高速巡航的稳定性；各功能模块采用集成化布置思路，将机油泵、水泵等附属驱动部件整合在正时传动路径上，减少额外的驱动结构，压缩总成的整体体积，同时简化后期维护的拆装流程。从安装边界来看，该总成的安装点位分布在箱体下部的前后两侧，适配GL1100车型的车架悬挂结构，整体外形轮廓充分考虑了摩托车车架的容纳空间，侧部突出的发电机、启动马达等部件避开了车架主梁与悬挂摇臂的运动路径，进气接口、排气接口的位置与整车进排气系统的走向完全匹配，输出轴的位置与传动系统的链轮安装位精准对齐，能够直接完成整车的动力对接安装，无需额外的转接结构。
