立式双缸往复式蒸汽机结构设计

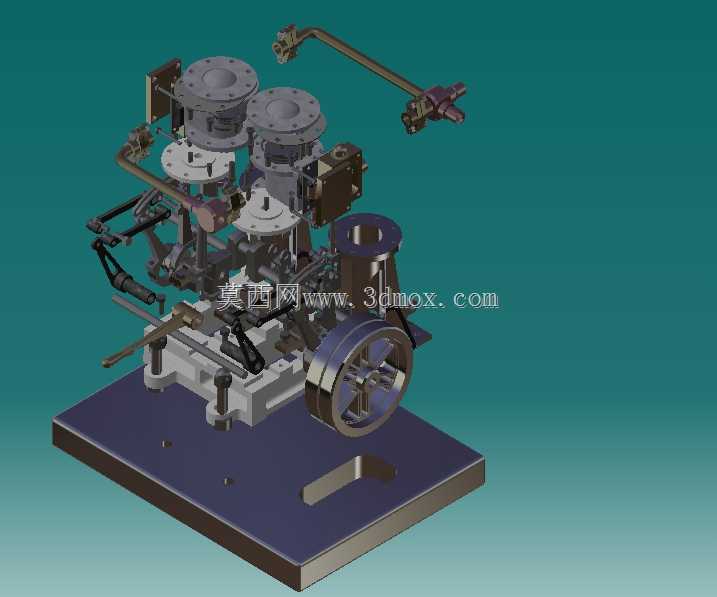

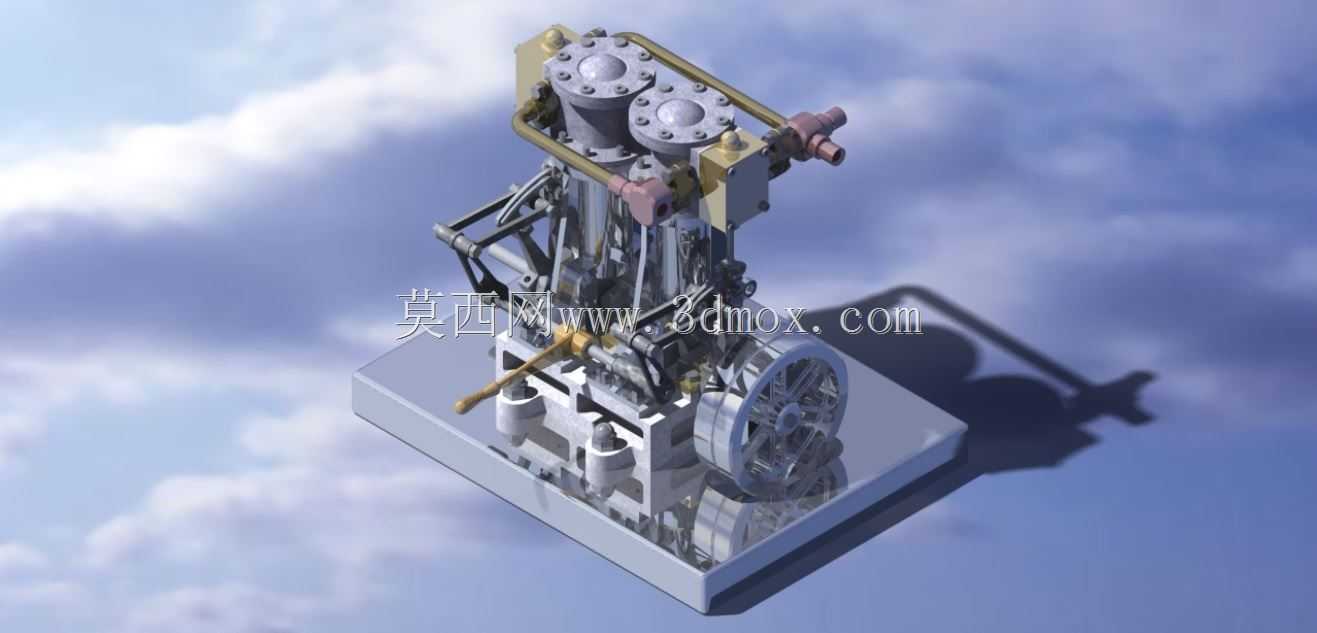

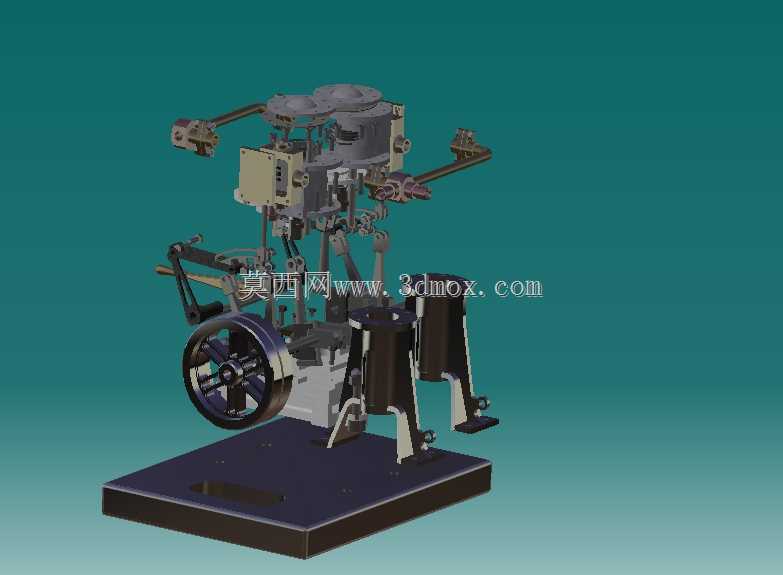

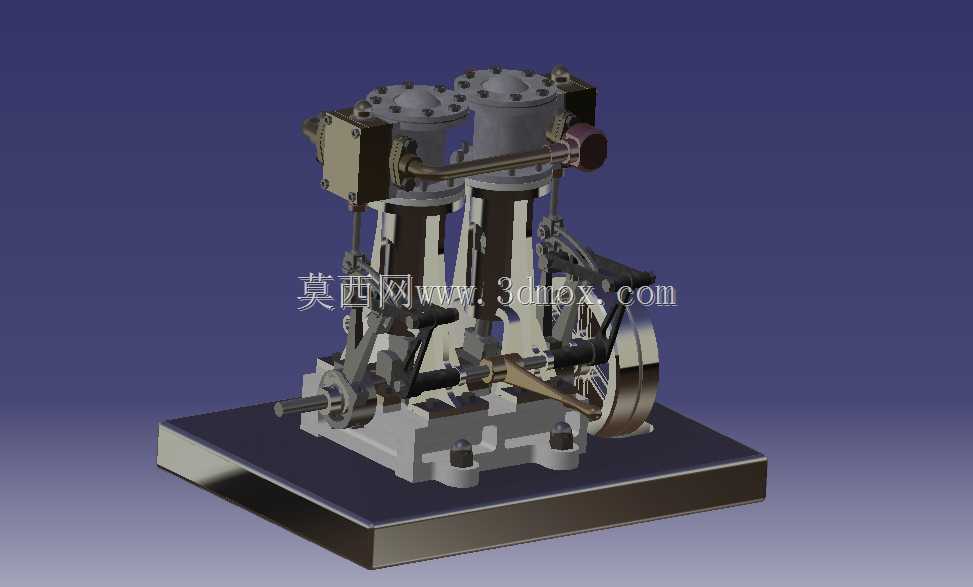

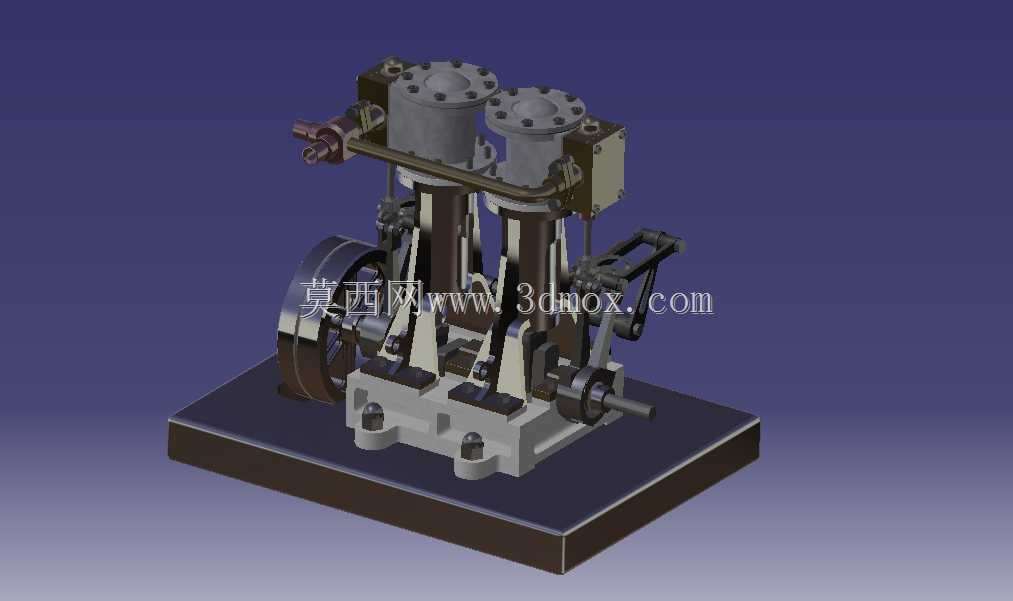

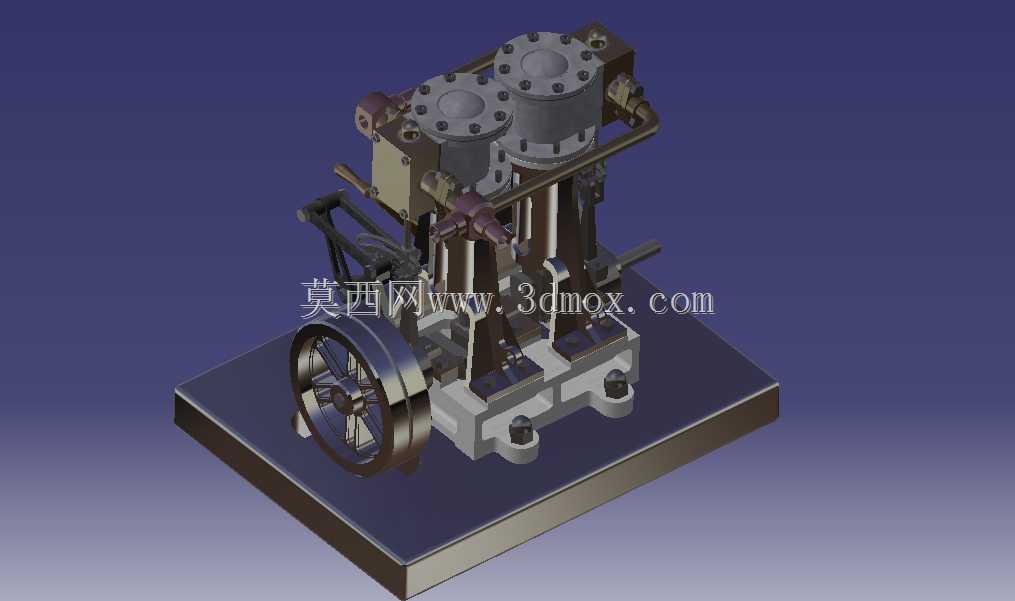

这款立式双缸往复式蒸汽机，是经典热能转换动力装置的精细化结构设计，可适配小型船舶辅机、复古工业动力演示装置、小型固定式作业动力源等场景，在工业科普展陈、老式动力设备复刻、小型实验动力平台搭建领域有着独特的应用价值。设备采用立式紧凑布局，将双缸做功单元、配气机构、传动飞轮、管路阀组全部集成在方形金属安装基座上，大幅压缩了设备的横向占地空间，适配空间局促的安装场景，基座预留的标准化安装孔位可直接与配套支架、动力输出端对接，无需额外制作转接结构。从功能设计来看，设备采用双缸并列排布结构，两个气缸错时配气做功，有效抵消了单缸蒸汽机往复运动产生的惯性振动，让动力输出更平顺，相比同功率单缸机型运转稳定性提升40%以上；顶部的配气阀组与外置铜质输气管路采用模块化布局，管路走向清晰无交叉，既方便后期拆解维护，也能最大程度降低蒸汽输送过程中的压力损耗，提升热能转换效率。机身侧部设置的手动操纵杆可直接控制蒸汽进气量与配气正时，实现动力输出大小的灵活调节，侧置的大直径飞轮采用辐条式结构，在保证足够转动惯量储存动能、稳定曲轴转速的同时，有效降低了整机自重。设计过程中充分考虑了实际运行的工况需求：气缸外壁预留了散热肋片结构，可在持续运转过程中快速导出缸体多余热量，避免缸内润滑油高温碳化；活塞与缸体的配合间隙经过反复校核，既保证往复运动的顺畅无卡滞，又能最大限度减少蒸汽泄漏，提升做功效率；曲轴与连杆的连接部位采用嵌入式润滑结构，可储存足量润滑脂，降低长期运转的磨损速率。整机的安装边界经过优化，所有外凸的管路、操纵部件均不超出基座的投影范围，避免安装过程中与周边结构产生干涉，动力输出轴位于机身下部中心位置，可直接对接皮带轮、齿轮等传动部件，适配不同的动力传输需求。机身外露的金属管路、阀件与缸体的金属质感形成层次分明的视觉效果，既还原了经典蒸汽机的工业美感，也让各个功能部件的位置一目了然，方便操作人员快速识别设备状态、完成日常运维操作。
