0.96英寸I2C串行OLED显示模块结构设计

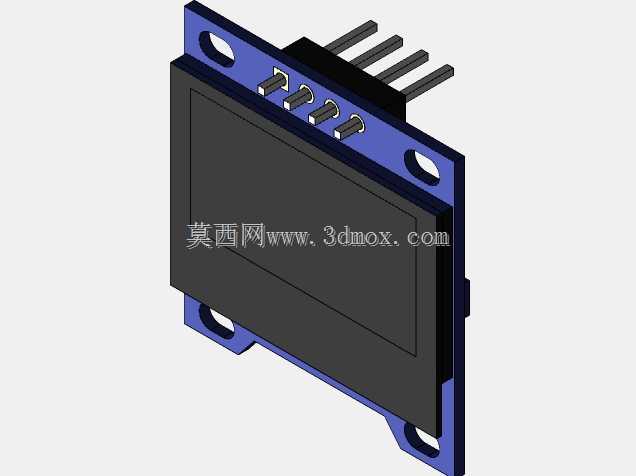

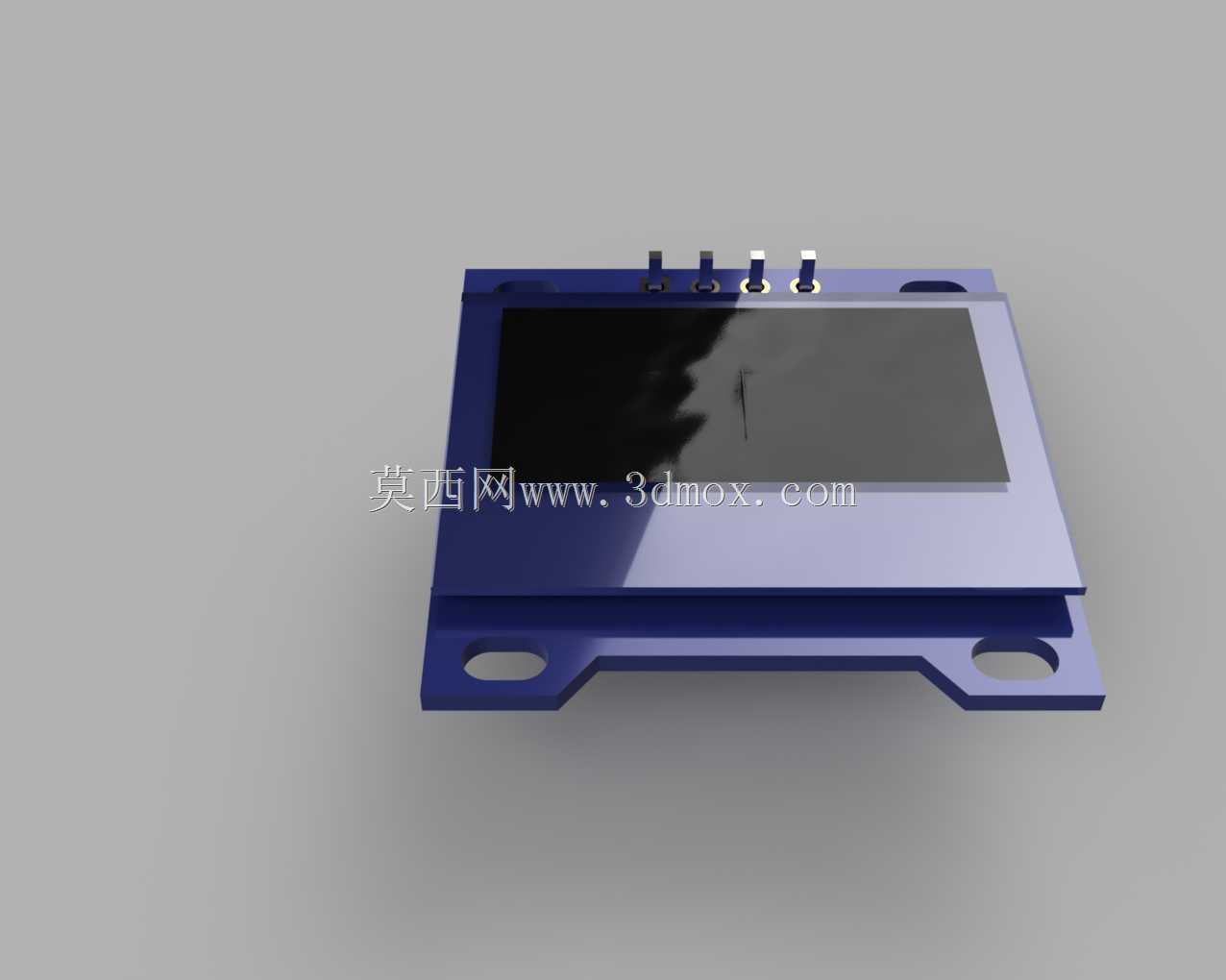

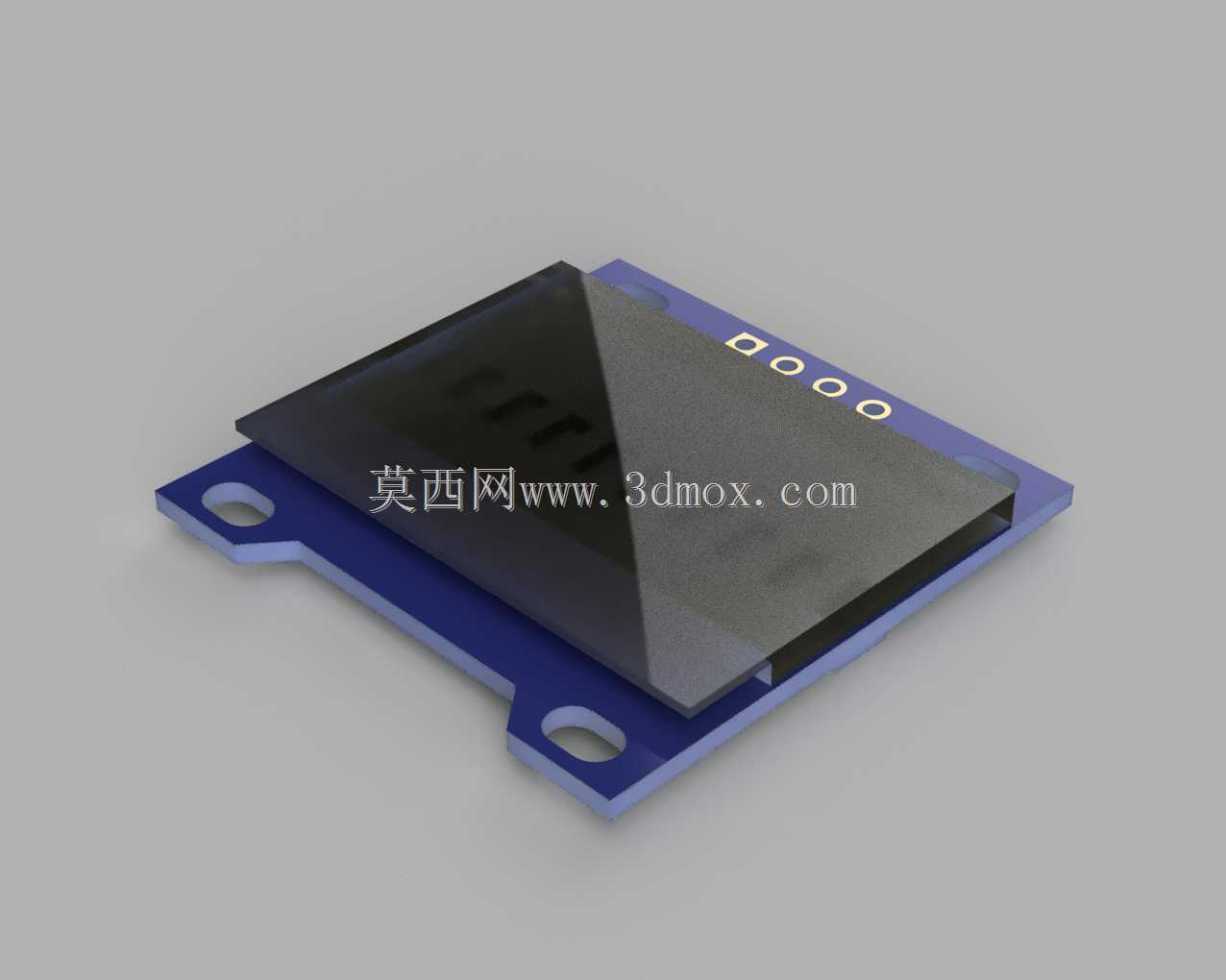

这款OLED显示模块是嵌入式开发、小型智能设备领域常用的人机交互显示部件，广泛应用在手持检测设备、小型工控终端、物联网传感节点、桌面迷你外设、开源硬件开发项目中，承担运行参数显示、状态提示、简单交互菜单输出的功能，相比同尺寸LCD模块，它具备自发光、对比度高、响应速度快、驱动功耗低的优势，无需额外背光组件就能实现清晰的内容显示，在低功耗便携设备场景中适配性极强。模块采用I2C串行通信接口，仅需两根通信线即可完成与主控芯片的数据交互，大幅减少了对主控IO口的占用，对于引脚资源紧张的小型控制板来说十分友好，能够适配主流的通用控制芯片，无需复杂的接线逻辑就能快速完成显示功能的调试落地。从设计层面来看，这款模块的整体结构围绕实用安装需求展开，PCB基板采用带固定耳的异形结构设计，两端的固定耳预留了标准安装孔位，能够直接通过螺丝固定在设备外壳的预设安装柱上，安装孔的位置经过尺寸校准，与市面上多数开源硬件外壳、小型设备壳体的安装位通用，无需额外修改安装结构就能完成装配。显示区域覆盖在PCB基板上方，屏幕边缘与PCB的贴合间隙控制在极小范围，避免了装配后出现屏幕晃动、积尘的问题，屏幕表面的可视区域尺寸精准匹配0.96英寸128*64分辨率的有效显示范围，不会出现显示内容被边框遮挡的情况。模块背部的元件布局做了平整化处理，所有贴片元件的高度控制在统一范围内，背部没有突出的高元件，在设备内部安装时不会与后方的主控板、电池等部件产生结构干涉，安装间隙预留充足，即使是紧凑结构的小型设备内部，也能顺利完成装配。在结构细节上，模块的通信引脚排布在基板侧边，引脚间距采用标准的2.54mm间距设计，既可以直接焊接排针与杜邦线连接，也可以通过贴片焊接直接集成在主控电路板上，适配不同的装配工艺需求。固定耳的位置做了圆角处理，避免安装时锐角刮伤线材或者操作人员，PCB基板的边缘做了磨边处理，没有毛刺突出，整体结构的尺寸精度控制到位，所有外部轮廓尺寸、安装孔位间距、屏幕高度都经过实际校准，能够直接导入设备整体结构设计中完成装配校验，不需要反复调整尺寸参数，能有效缩短小型智能设备的结构开发周期，在做设备外壳设计时，可以直接参考该模块的外形边界预留安装槽位，保证装配后屏幕与外壳表面齐平，获得更好的外观效果与使用体验。
