适用于开源硬件平台的I2C接口OLED显示模组

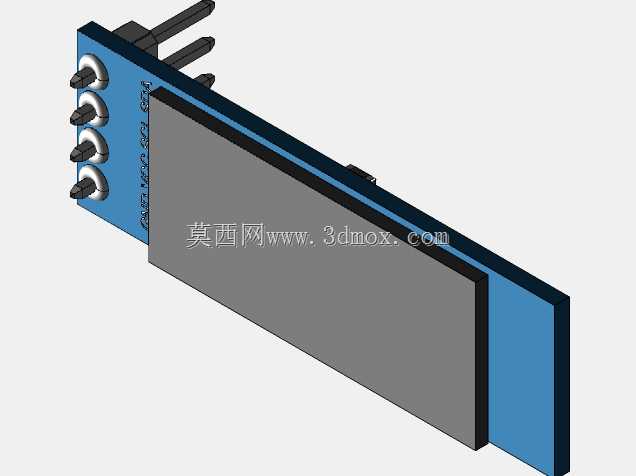

这款OLED显示模组是面向嵌入式开发、开源硬件项目打造的小型显示部件，核心适配Arduino、树莓派等主流开源控制板，采用I2C总线通讯方案，仅需两根信号线即可完成数据传输，能大幅减少对主控IO口的资源占用，非常适合引脚资源紧张的小型嵌入式项目使用。在实际应用场景中，这类显示模组常被用于小型智能设备的状态信息展示，比如桌面温湿度监测终端的数值显示、小型机器人的运行参数反馈、DIY智能小车的状态提示、自制便携仪器的界面输出，也可作为工业小型传感节点的本地显示单元，替代传统段码屏实现更丰富的字符、简单图形显示效果。从功能特性来看，128*32的分辨率可以满足单行多字符、多行基础信息的显示需求，OLED自发光的特性无需额外背光源，对比度高、可视角度大，在光线复杂的环境下也能清晰读取显示内容，相比同尺寸LCD模组功耗更低，适配电池供电的便携类项目。在设计思路上，模组采用板屏一体化的布局，将驱动电路、接口排针与显示面板整合在同一块PCB基板上，蓝色阻焊的PCB板边缘预留了标准2.54mm间距的直插排针位，既可以直接插在面包板上完成原型调试，也可以通过排针焊接固定在主控载板上，不需要额外的转接配件。外形方面，整体为窄长型薄款结构，显示区域占据模组正面绝大多数面积，PCB板超出屏幕的侧边区域集成了电源滤波电容、通讯上拉电阻等必要外围元件，安装边界清晰，屏幕部分无突出结构，可直接嵌入到设备外壳的预留开窗内，安装时仅需在外壳上开出对应显示区域的矩形开口，通过PCB板上预留的固定孔位即可完成锁附固定，不会占用过多设备内部空间。排针接口统一排布在PCB短边一侧，接线方向与屏幕平面平行，方便在紧凑的设备内部完成走线布局，不会因为接线弯折挤压屏幕本体。
