1.54英寸SPI接口OLED显示模块结构设计

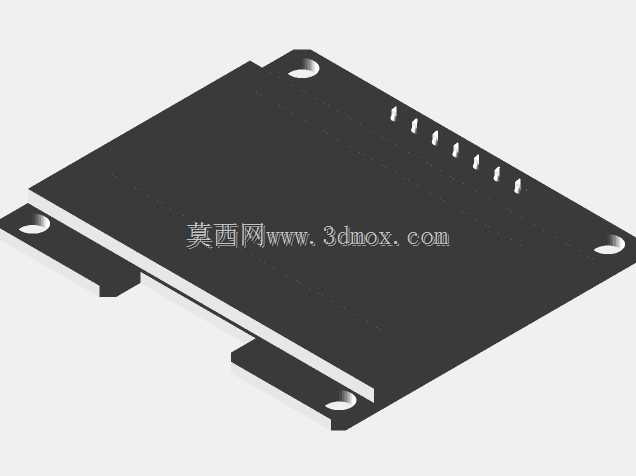

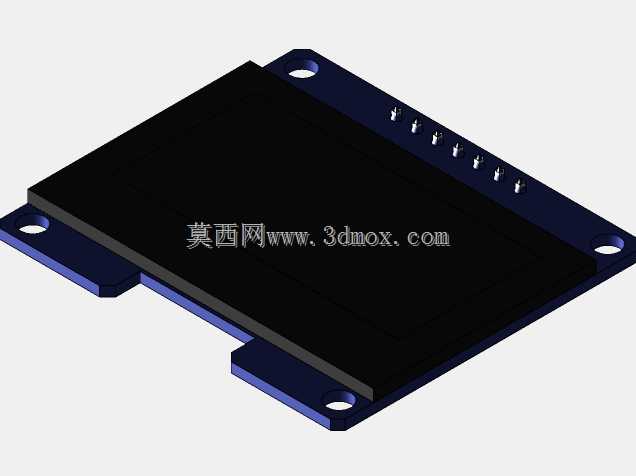

这款1.54英寸SPI接口OLED显示模块，是面向嵌入式开发、小型智能设备打造的人机交互核心显示部件，在工业控制手持终端、小型物联网传感节点、便携检测仪器、桌面迷你外设、开源硬件开发项目中有着广泛的应用场景，能够为设备提供清晰的字符、图形、简易UI界面显示输出，满足低功耗场景下的可视化交互需求。从实际用途来看，该模块可替代传统段码屏、小尺寸TFT屏，在对功耗、显示对比度、响应速度有较高要求的设备中承担状态参数展示、操作菜单提示、故障代码反馈等功能，无需背光组件即可实现高对比度的纯黑显示效果，在强光环境下也能保持清晰的可视性，适配各类低功耗便携设备的续航要求。在功能特性上，该模块采用SPI串行通信接口，仅需少量IO引脚即可完成与主控芯片的通信连接，大幅降低主控端的引脚资源占用，同时兼容主流的驱动芯片方案，能够适配多数通用单片机、嵌入式主控的驱动逻辑，无需复杂的硬件改线即可完成功能调试；模块本身集成了显示驱动电路、引脚排针与安装固定结构，用户只需完成接线与驱动移植即可快速投入使用，降低了显示部分的开发门槛。从设计思路来看，整体结构采用板载集成式设计，将OLED显示面板、驱动电路、连接排针整合在一块带安装孔的PCB基板上，基板边缘预留的两个对称安装孔位，可直接通过铜柱、螺丝固定在设备壳体内部的安装柱上，无需额外设计固定支架；排针引脚统一排布在基板的单侧边缘，方便用户采用直插焊接或者排线接插的方式完成接线，避免接线杂乱影响设备内部走线布局；显示面板与PCB基板之间采用贴合固定设计，整体厚度控制在较低水平，能够适配内部空间局促的小型设备安装需求。在外形尺寸与安装边界上，模块整体为矩形结构，显示区域占据基板正面绝大多数面积，基板边缘延伸出的安装耳位置精准匹配常见小型显示模块的通用安装孔距，安装孔的孔径适配M2规格的固定螺丝，安装后显示面板与设备外壳的显示窗口贴合紧密，不会出现漏光、偏移的问题；模块整体的外轮廓尺寸经过优化，在保证1.54英寸有效显示面积的前提下尽可能压缩基板的多余尺寸，引脚伸出长度控制在合理范围，既保证焊接接插的连接强度，又不会过度占用设备内部的纵深空间，能够适配壁厚1-2mm的塑料壳体或者金属壳体的安装需求，在设备组装时无需对壳体窗口做额外的修模处理即可完成装配。
