ACME梯形螺纹配合结构剖面展示组件

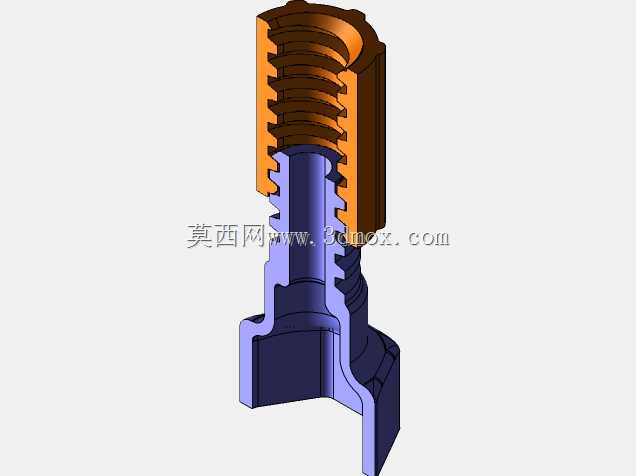

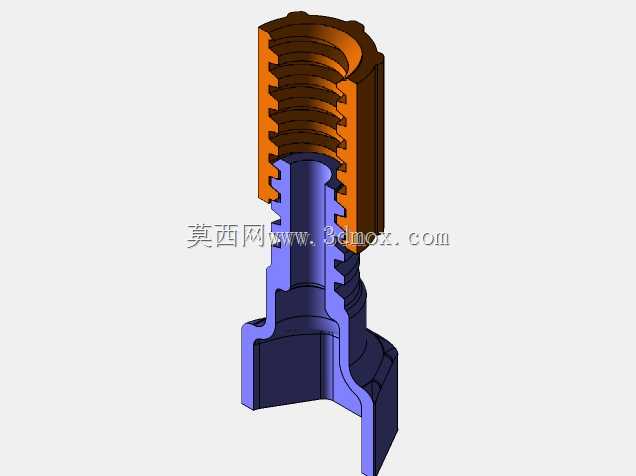

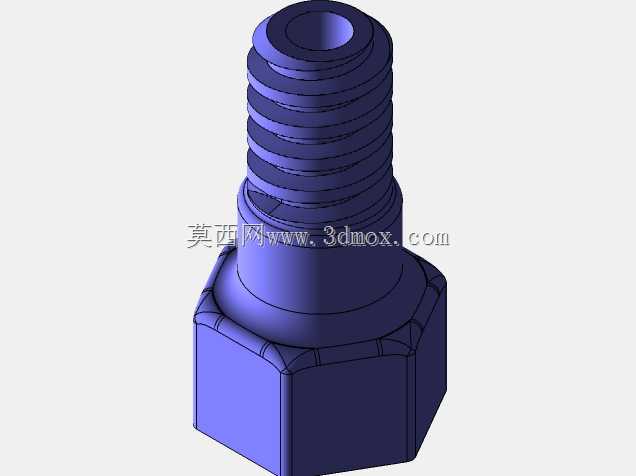

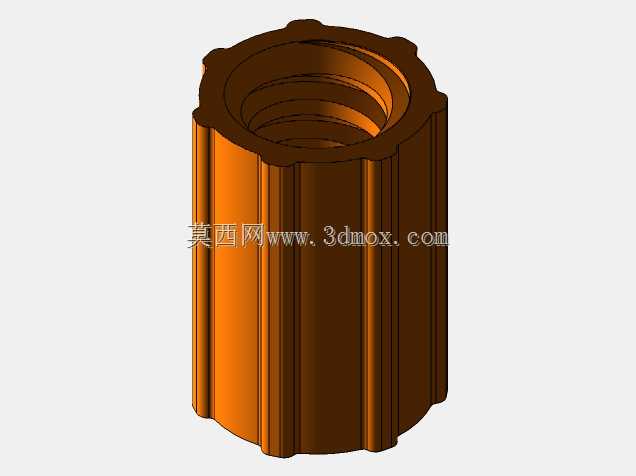

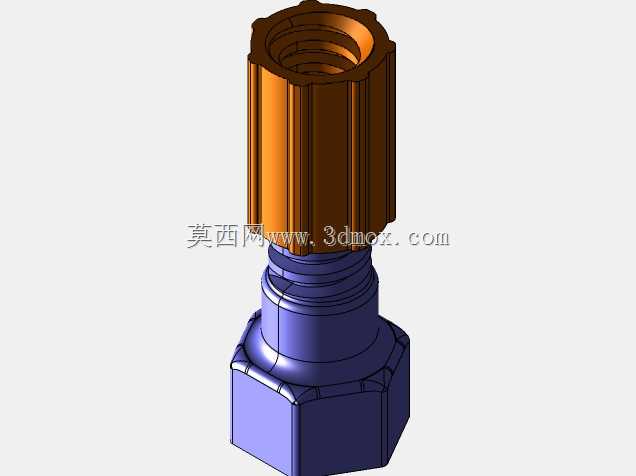

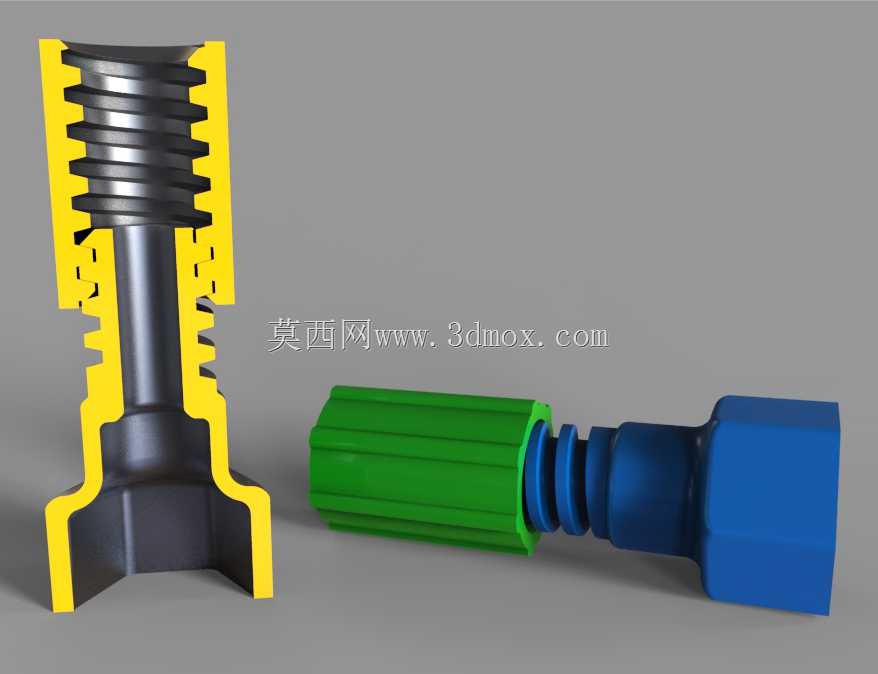

本次展示的ACME梯形螺纹配合结构，是机械传动与紧固连接场景中应用极为广泛的典型结构，常见于重载传动装置、工装夹具调节机构、流体管路快接组件、升降设备传动副等工业场景中，可承受较大的轴向载荷与冲击载荷，相比普通三角螺纹具备更优的传动效率与耐磨性能，在需要频繁往复调节、重载承载的机械结构中，是替代普通螺纹副的核心连接传动部件。该组件采用内外螺纹配合的剖面展示形式，将内螺纹基座的牙型轮廓、外螺纹接头的啮合状态做了可视化呈现，黄色剖面层清晰标注出螺纹牙型的切削边界与啮合接触区域，能够直观展现ACME螺纹29度牙型角的结构特征，帮助设计人员快速理解螺纹配合的接触受力面、间隙预留位置以及装配导向结构。从功能特性来看，该结构包含固定内螺纹基座与带防滑操作端的外螺纹接头两部分，外螺纹接头尾部设计有多道密封槽结构，可适配O型密封圈实现管路连接场景下的介质密封，绿色防滑操作端采用直纹滚花结构设计，无需额外工具即可实现手动拧紧与拆卸，适配低压流体管路、小型工装快换、检测设备定位等需要频繁拆装的使用场景。设计过程中严格遵循ACME螺纹的通用牙型规范，牙顶与牙底预留了合理的配合间隙，既保证螺纹啮合过程中的顺畅旋合，避免因加工公差导致的卡滞问题，又能在承载时让载荷均匀分布在各圈螺纹牙型侧面，减少局部应力集中导致的螺纹滑牙、变形失效问题。安装边界方面，内螺纹基座底部设计有法兰式定位结构，可通过螺栓紧固或过盈压装的方式固定在设备基体上，基座内部的螺纹深度完全覆盖外螺纹接头的有效啮合长度，保证最大旋合状态下的承载能力；外螺纹接头的六角端结构可适配标准扳手实现大扭矩拧紧，满足高压、重载场景下的紧固需求，接头整体长度与密封槽位置经过匹配设计，安装后密封槽完全处于基座配合腔体内，不会出现密封件外露、挤压变形的问题。该结构的剖面展示形式也可用于机械设计教学、螺纹加工工艺讲解、装配作业指导等场景，让非设计人员也能快速理解螺纹配合的原理与装配要点，减少装配过程中错装、漏装密封件、螺纹未完全啮合等问题，提升装配效率与结构可靠性。
