垂直轴风力发电机组结构设计方案

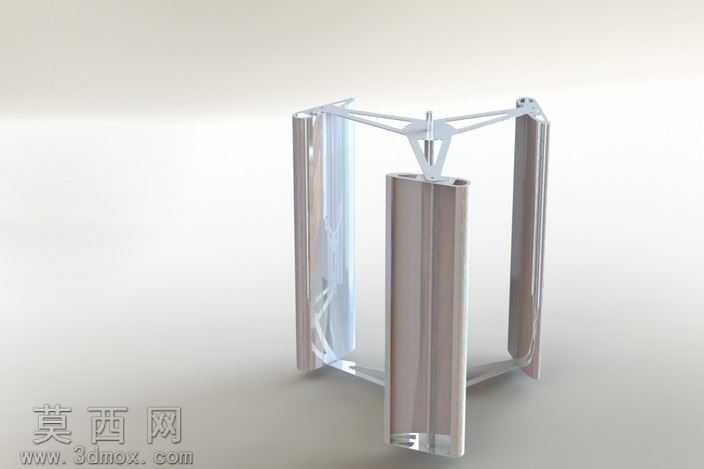

本作品为垂直轴风力发电机三维设计方案，建模阶段依托三维参数化设计软件完成全结构搭建，整体采用立式同轴布局，核心包含三组对称布置的翼型叶片、中心支撑主轴、顶部星形连接机架、底部固定基座四大模块。建模过程中对叶片翼型做了参数化放样处理，每片叶片采用曲面加厚生成薄壁实体结构，既还原了翼型的气动曲面特征，也预留了实际生产中的壁厚加工余量；顶部星形机架采用三角桁架式结构，通过拉伸、切除特征完成杆件与连接节点的建模，所有连接位置均做了圆角过渡处理，避免应力集中问题。材质渲染阶段，叶片部分分别赋予半透明哑光工程塑料与磨砂金属两种材质效果，可直观对比不同材质方案的视觉表现；机架与主轴部分赋予抛光铝合金材质，基座部分赋予哑光不锈钢材质，通过环境光遮蔽、全局光照渲染参数调整，还原金属材质的反光与质感，整体渲染效果清晰呈现各部件的装配关系与结构层次。设计过程中针对转子角度做了可调式结构设计，将叶片与中心主轴的连接位置设计为可转动调节的装配结构，支持5度为梯度的角度调整，可用于验证不同叶片安装角对气动性能的影响；整体结构无额外偏航机构，可接收任意方向的来流驱动叶轮转动，适配复杂多变的风场环境。设计初期先完成核心传动平台的原型搭建，再逐步添加机翼型叶片与支撑结构，过程中反复校核各部件的装配间隙，确保转动部件与固定部件无干涉问题；同时参照实物原型的测试数据调整结构比例，验证得出无无关调节结构、中心同轴度达标时，设备运行稳定性最优，该三维模型可用于垂直轴风电设备的结构验证、教学演示与方案迭代参考。
