六叶片水平轴风力发电机组三维设计

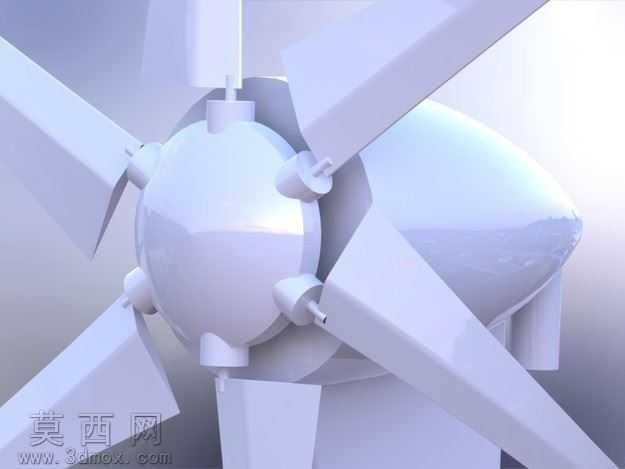

本作品为水平轴风力发电机组三维模型，建模阶段围绕风能捕获核心需求展开结构设计，首先完成六片对称式叶片的曲面构建，通过参数化调整叶片翼型的弦长、扭角分布，保证不同半径位置的叶尖速比匹配最优气动效率，叶片根部与轮毂的连接结构采用一体化过渡设计，避免应力集中问题。轮毂部分采用辐条式承力结构，匹配六叶片的安装点位，预留主轴连接的定位孔与锁紧结构，保证动力传递路径的同轴度。机舱部分整合了发电机主体、传动连接结构与外壳防护结构，外壳采用流线型曲面设计，降低风阻对机组运行的干扰，同时预留散热通风的对应结构位。建模过程中对各部件的装配关系做了精准约束，叶片与轮毂的安装角度、轮毂与主轴的配合公差、机舱与塔架的连接法兰结构都按照实际风力发电设备的设计规范设置，保证整体装配无干涉。材质渲染阶段，叶片采用半透明复合材质模拟玻璃纤维增强复合材料的质感，通过调整材质的折射率、粗糙度参数还原真实风电叶片的表面光泽与透光特性；轮毂与机舱外壳采用哑光金属材质搭配局部高光，表现铸铝构件的厚重质感；内部传动结构采用亮面金属材质区分不同功能部件，通过光影渲染突出结构的层次感。设计思路上围绕小型水平轴风电设备的应用场景，优化六叶片布局提升低风速下的启动性能，相比三叶片机组拥有更小的启动风速，适配分布式风能采集的使用需求，整体结构紧凑，各部件拆分清晰，既可以用于风电原理的演示教学，也可作为小型风电产品设计的结构参考，模型完整还原了从风能捕获到动力传递再到电力转换的核心结构链路，各部件的比例关系符合工程设计的实际要求，没有出现结构失真或者比例失调的问题，渲染效果兼顾了结构展示的清晰度与视觉表现的真实感。
