复古Velocette摩托制动臂结构设计

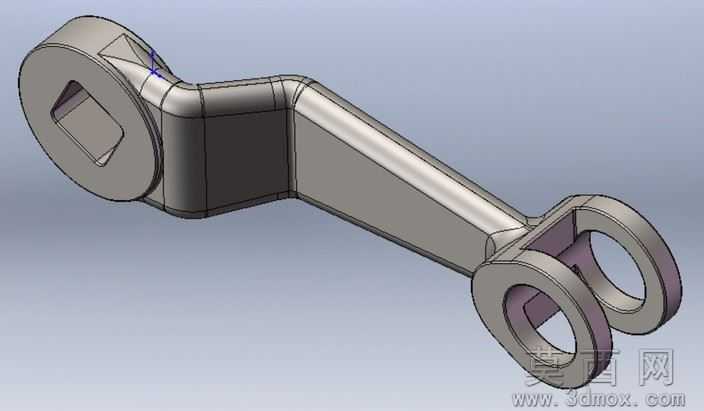

本作品为Velocette MAC/MOV系列老式摩托车的制动臂三维建模成果，建模参考1932年该车型原始结构图纸完成复刻还原。建模过程中首先梳理制动臂的核心功能逻辑：该部件作为摩托车鼓刹系统的传力构件，一端通过方孔结构与刹车凸轮轴配合传递扭矩，另一端的双叉耳孔用于连接刹车拉杆，将手部或脚部的刹车操作力转化为凸轮的旋转力矩，从而推动刹车蹄块贴合轮毂实现制动。建模阶段优先保证各配合尺寸的精度，方孔的棱角公差、双叉耳的同轴度、臂身的弯折角度均严格参照原始测绘数据设定，避免装配时出现干涉或传力卡滞问题。模型采用实体建模方式构建，先绘制两端特征的截面草图，通过拉伸、切除命令生成两端的连接结构，再通过放样命令生成过渡的臂身部分，臂身采用变截面设计，在保证结构强度的前提下尽可能降低构件自重，符合老式摩托车轻量化的设计取向。材质设定上参考原厂铸铁构件的属性，赋予模型亚光金属质感，渲染时突出铸件表面的细微磨砂纹理，同时对配合面做轻微的高光处理，区分加工面与非加工面的视觉差异。结构设计上充分考虑制动工况的受力特点，臂身弯折处做了圆角过渡处理，避免应力集中导致的部件断裂，两端连接部位的壁厚做了针对性加强，匹配制动时的大扭矩受力需求，整体模型完整还原了老式摩托制动臂的结构特征与功能逻辑，可用于复古机车修复的零件参考、机械原理教学的演示案例。
