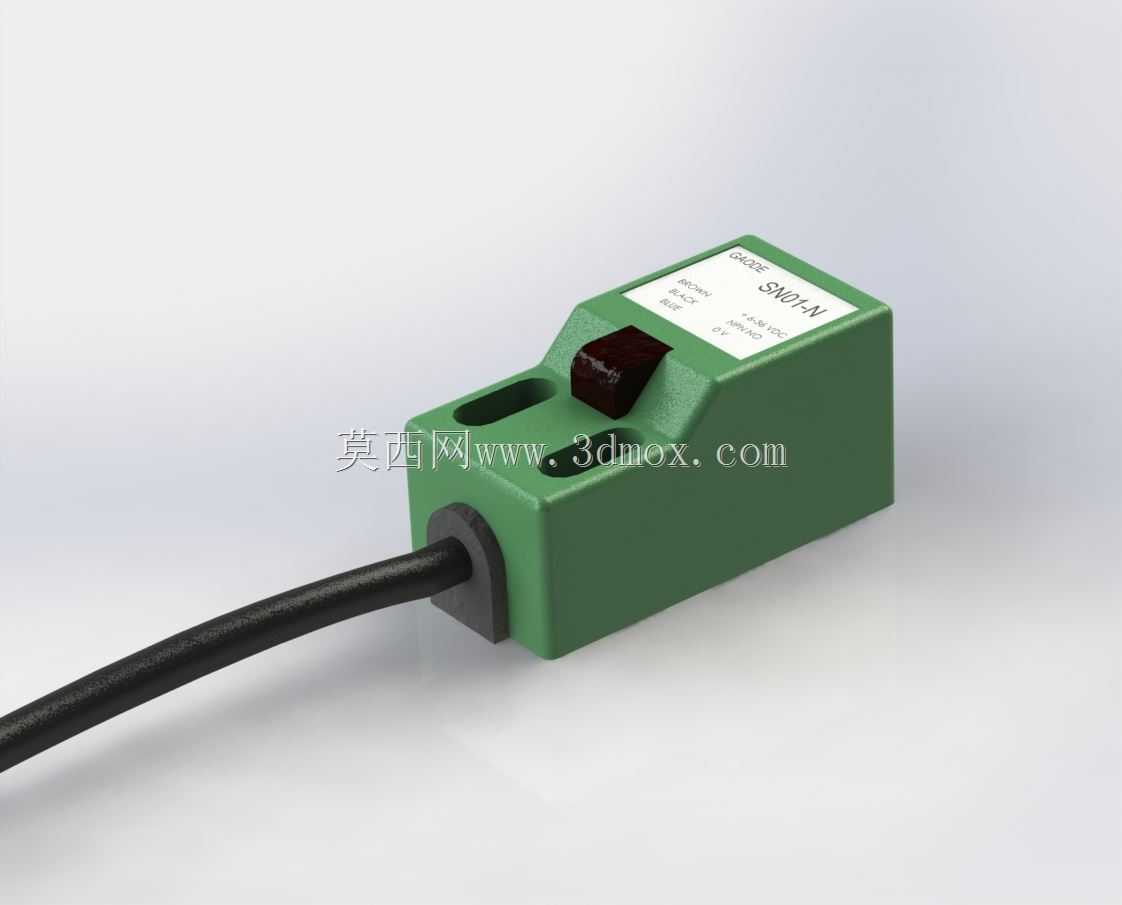

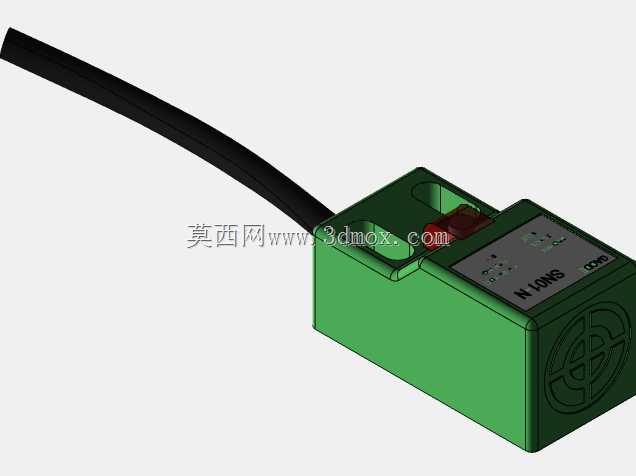

方形电感式接近传感器三维结构

这款方形电感式接近传感器是工业自动化检测场景中应用极为广泛的非接触式检测元件，常见于3C电子装配生产线、机床加工工位、物流输送分拣线、包装机械、印刷机械等各类需要位置检测、行程限位、计数触发、工件存在性判断的工控场景中，能够在不与被测物体发生机械接触的前提下完成金属物件的位置感知，有效避免传统接触式行程开关长期碰撞产生的磨损、形变、触点氧化失效等问题，大幅提升检测环节的可靠性与元件使用寿命。

该传感器核心功能为非接触式金属检测，标准感应距离为4mm，适配直流6-36V的常规工控供电范围，覆盖NPN、PNP等多种输出类型，可直接适配市面上绝大多数PLC、工控板、继电器模组的输入接口要求，无需额外增设信号转换模块，接线部署便捷。传感器采用方型塑壳封装结构，外壳选用高强度工程塑料注塑成型，具备良好的抗冲击、耐油污、防粉尘特性，能够适配车间内多粉尘、少量切削液飞溅的常规工业作业环境；感应端采用嵌入式封装结构，感应面与外壳齐平，可有效避免安装、使用过程中感应元件被磕碰损坏。

从设计维度来看，这款传感器的结构设计充分兼顾了安装便捷性与使用可靠性：壳体两侧预留标准沉头安装孔位，可直接通过M3或M4规格螺丝完成平面固定，安装孔位预留了一定的调节余量，方便现场安装时微调感应位置，确保感应面与被测金属物件的间距处于有效检测范围内；尾部出线位置增设了橡胶应力缓释护套，能够缓解线缆弯折、拉扯时对内部接线端子的作用力，避免长期使用中线缆根部断裂导致的设备故障；壳体表面预留标签粘贴区域，可清晰标注产品型号、接线定义、参数信息，方便现场运维人员快速识别接线。

在安装边界层面，这款传感器整体外形紧凑小巧，方型壳体的长宽高尺寸适配狭小安装空间的部署需求，安装时需注意传感器周边的金属避让距离，避免周边金属构件对感应磁场产生干扰，导致检测灵敏度下降或误触发；感应面需正对被测金属物件的运动路径，确保被测物件进入感应范围时能够被稳定检测，同时需预留足够的接线弯折空间，避免线缆过度弯折影响使用寿命。
