无人机用RHCP宝塔天线结构设计

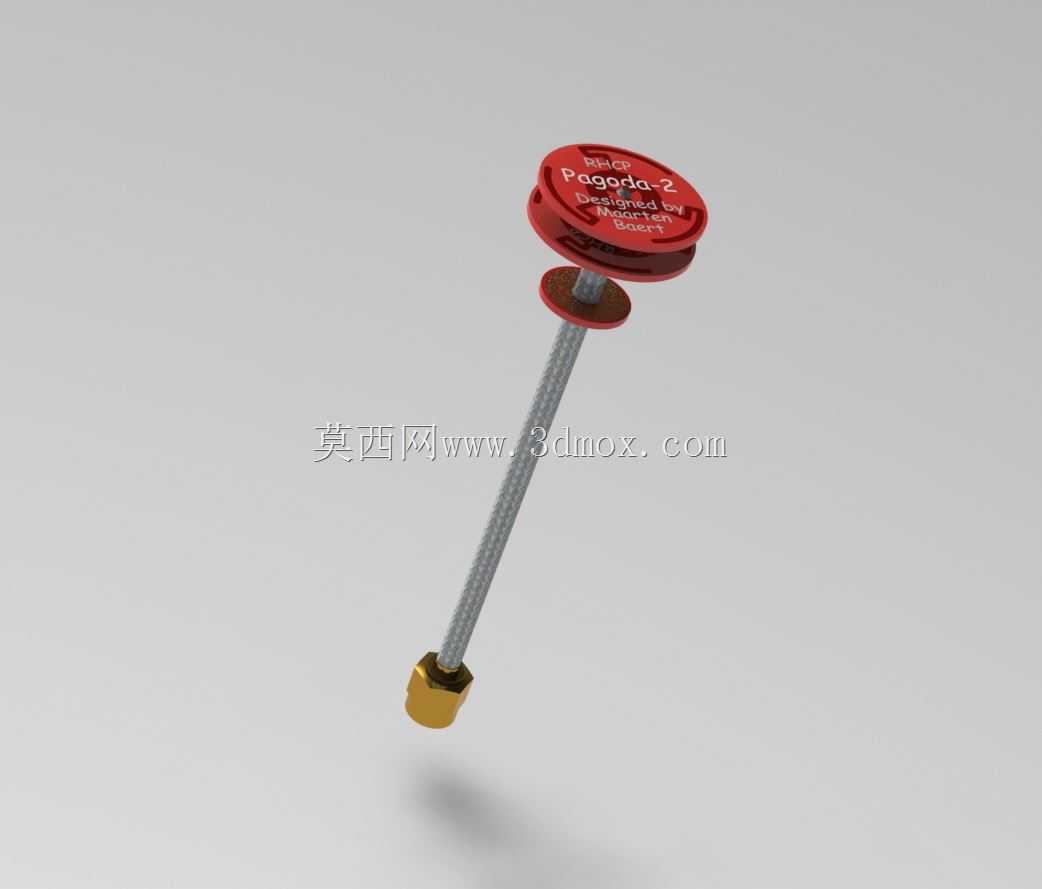

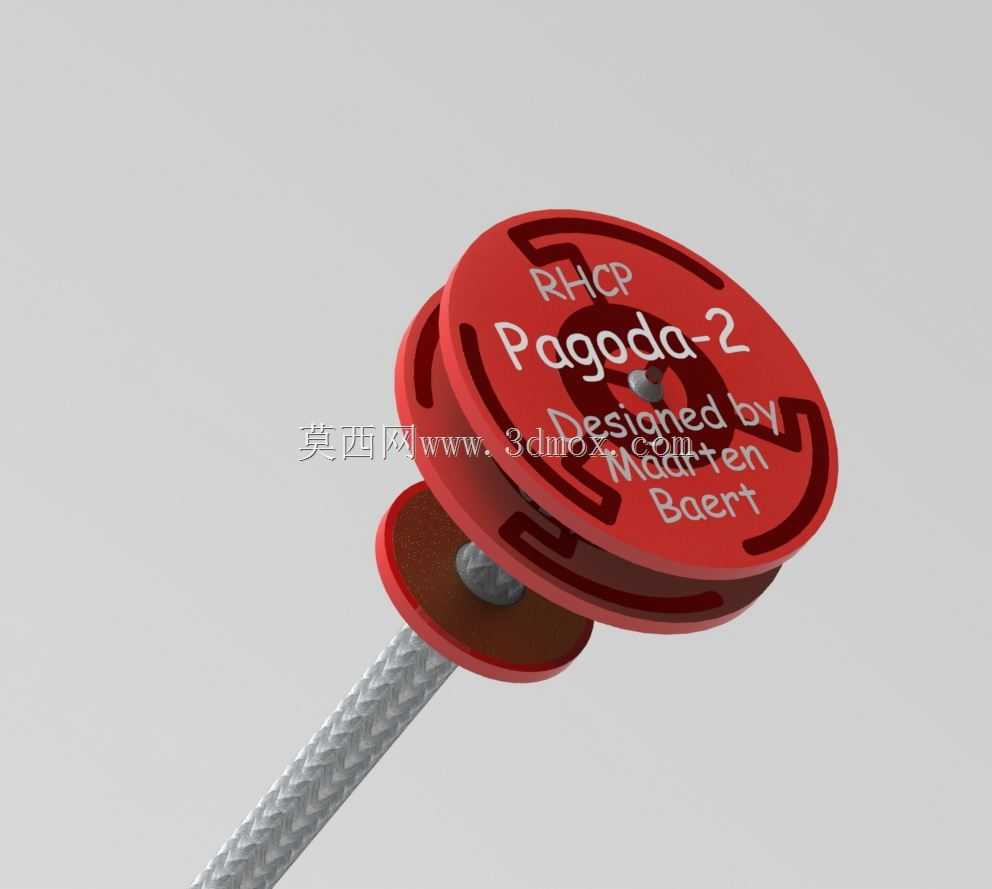

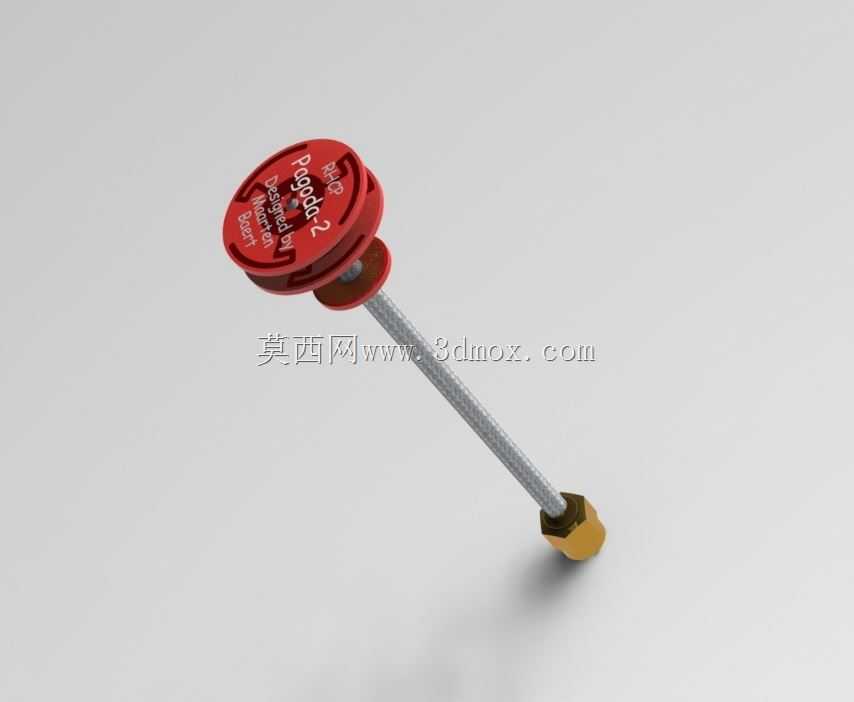

这款宝塔天线是专为小型多旋翼无人机设计的射频信号收发部件，主要应用于消费级航拍无人机、小型穿越机、轻量级四翼飞行器的图传与遥控信号传输场景，能够在复杂电磁环境与高速飞行状态下保障信号的稳定收发，避免飞行过程中出现信号断连、图传卡顿、遥控延迟等影响飞行安全的问题，适配多数采用2.4G与5.8G频段的民用无人机飞控与图传系统。从实际用途来看，该天线承担着无人机与地面遥控端、图传接收端的双向信号交互功能，既需要接收地面端发出的飞行控制指令，将操控信号传递给飞控系统完成飞行动作的响应，也需要将无人机搭载的摄像头采集的实时画面回传到地面显示设备，同时还能辅助无人机完成定位信号的接收增强，提升低空飞行时的定位稳定性。在功能特性上，这款天线采用右旋圆极化（RHCP）设计，相比传统线极化天线拥有更好的抗多径干扰能力，在无人机飞行姿态快速变化、机身倾斜、转向的过程中，不会因为天线极化方向与地面端错位出现信号大幅衰减的问题，能够始终保持稳定的信号增益，有效提升信号覆盖范围与穿墙、绕障能力，多层叠合的辐射盘结构能够拓宽信号的辐射角度，让无人机在不同飞行方位下都能保持良好的信号连接强度。从设计思路来看，这款天线采用了经典的宝塔式叠层辐射结构，将多组圆形辐射振子沿天线轴向层叠排布，通过同轴馈线连接各层辐射单元，既保证了圆极化信号的辐射纯度，也通过紧凑的层叠设计压缩了天线的整体体积，避免天线尺寸过大增加无人机飞行时的风阻与负重；天线底部采用标准同轴馈电接口，能够直接适配多数无人机飞控与图传模块的射频接口，无需额外转接即可完成安装，辐射盘边缘做了圆弧过渡处理，没有尖锐凸起，能够降低飞行过程中天线剐蹭外物造成损坏的概率。在外形尺寸与安装边界上，这款天线整体为细长杆状结构，辐射端采用三层圆形辐射盘叠合设计，最大直径控制在较小范围内，整体长度适配小型无人机的机身安装空间，不会突出机身过多影响飞行平衡；安装时仅需将天线底部的馈线接头连接至机身对应的射频端口，将杆状部分沿机身垂直或倾斜方向固定即可，安装位置需要避开机身内的电机、电调等强电磁干扰部件，同时预留足够的信号辐射空间，避免金属机身部件遮挡天线辐射面影响信号收发效果，天线整体重量较轻，不会给小型无人机带来额外的负重负担，适配多数轻量级四翼无人机的载重冗余范围。
