无人机宝塔天线装配定位夹具结构

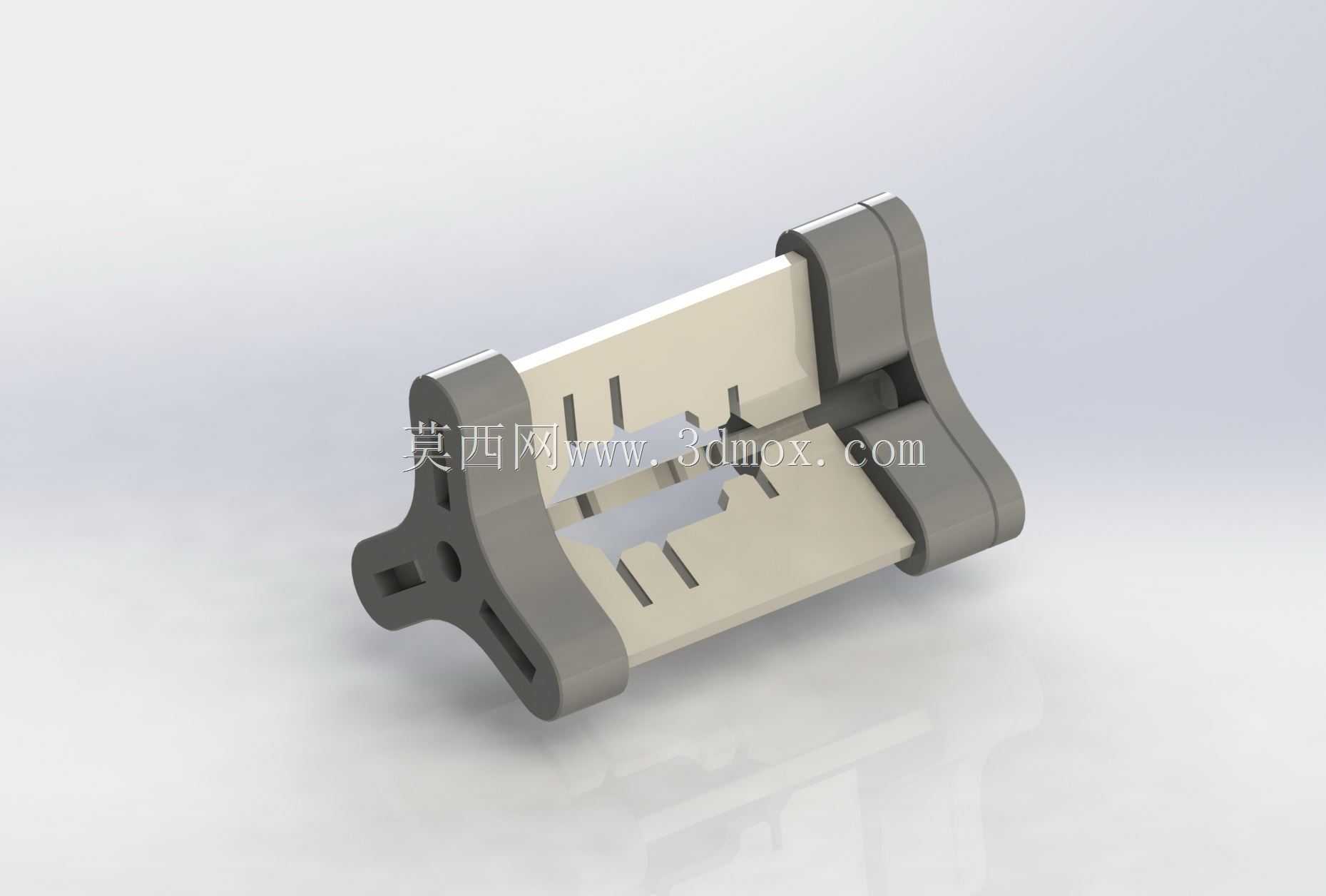

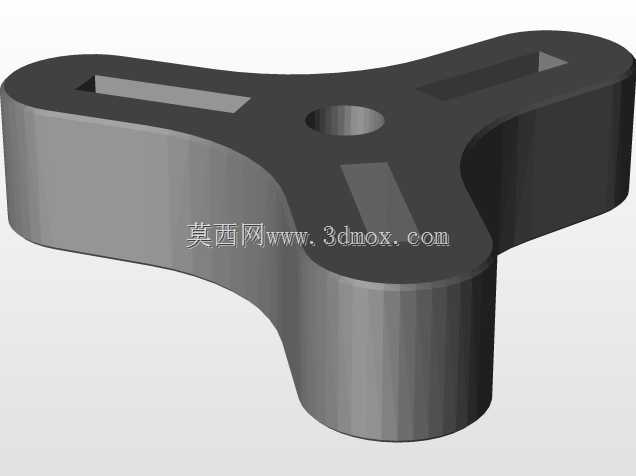

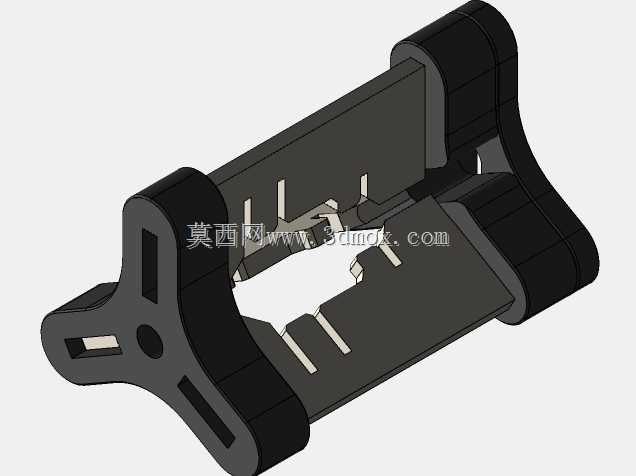

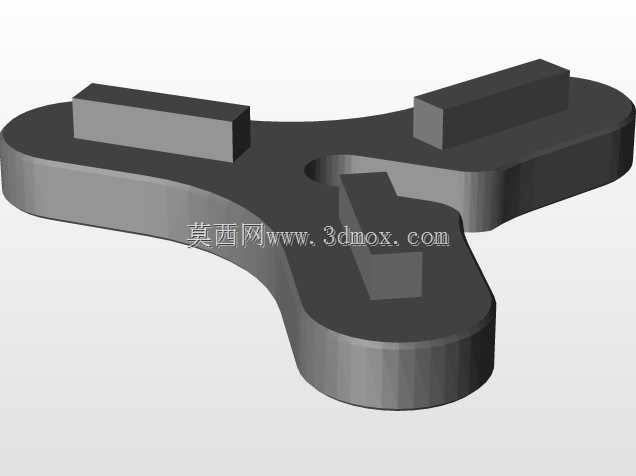

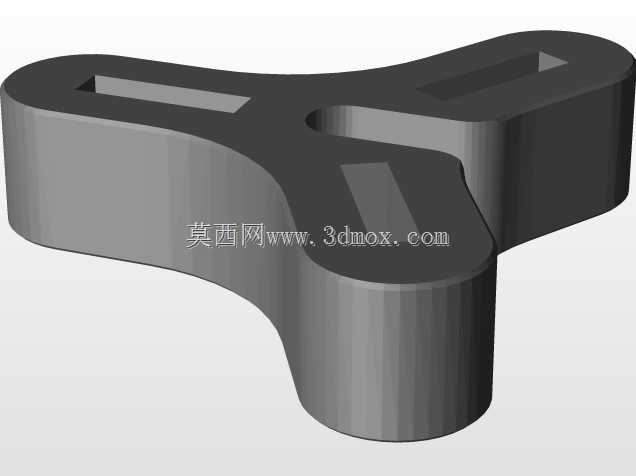

　　在无人机航电配件的批量装配环节，天线类零件的装夹定位精度直接影响最终射频性能的一致性，这款针对宝塔天线设计的装配夹具，正是为解决小尺寸通讯天线装配过程中定位偏移、夹持力不均导致的零件形变问题开发的。从结构设计逻辑来看，夹具主体采用对称式双侧支撑架构，两侧带安装孔的支撑臂作为整个结构的受力基准，安装孔位的孔距公差控制在±0.02mm范围内，可直接固定在装配工作台的标准T型槽或者专用装配治具板上，不需要额外加工转接板，适配现有多数小型电子配件装配线的工位安装边界。中间的承载基座设置了与宝塔天线外形完全贴合的仿形定位槽，槽体边缘做了0.1mm的让位倒角，既可以保证天线壳体放入时不会出现卡滞，也能避免装配压合过程中刮伤天线的塑料外壳表面。

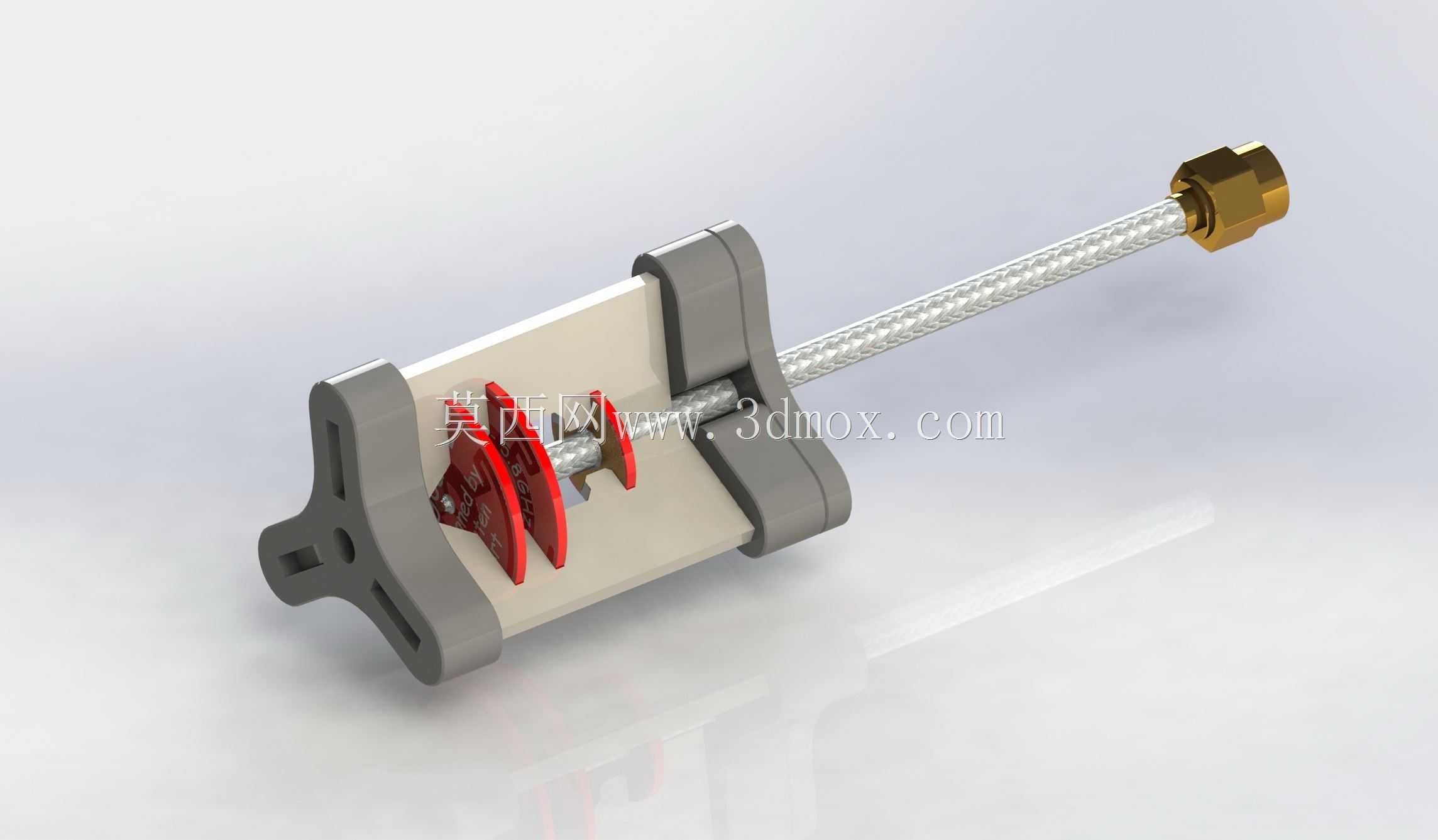

　　两侧的弧形压合臂采用转轴式连接结构，压合面贴有0.5mm厚的硅胶缓冲层，压合时的夹持力可以通过转轴处的阻尼调节，针对不同壁厚的天线壳体调整压紧力度，既不会因为夹持力过小导致装配过程中天线移位，也不会因为压力过大造成天线内部的射频馈线被挤压变形。在实际产线应用场景中，这款夹具可以完成宝塔天线与馈线接头的压装、外壳超声焊接前的定位、天线性能测试时的固定等多道工序，不需要在不同工序间反复拆装工件，单工位的装配效率可以提升40%左右。从安装边界尺寸来看，夹具整体长度控制在120mm以内，宽度65mm，高度42mm，占用的工位空间极小，即使在紧凑型的装配流水线上也可以并排布置多个工位，适配小批量多批次的无人机配件生产需求。

　　结构上所有的棱边都做了R2的圆角处理，避免操作人员在取放工件时被锐边划伤，支撑臂底部的镂空槽既可以减轻夹具整体重量，也能在压装过程中容纳溢出的少量粘接胶，不会因为胶液堆积导致工件取放困难。仿形槽的中心位置预留了直径8mm的过线孔，装配时天线的馈线可以直接从孔中穿出，不会在压合过程中被夹具挤压，保证馈线的导通性能不受装夹操作的影响。两侧压合臂的开合角度最大可以达到60度，工件取放时的操作空间充足，即使是佩戴防静电手套的操作人员也可以快速完成工件的上下料操作，不需要额外的辅助工具。
