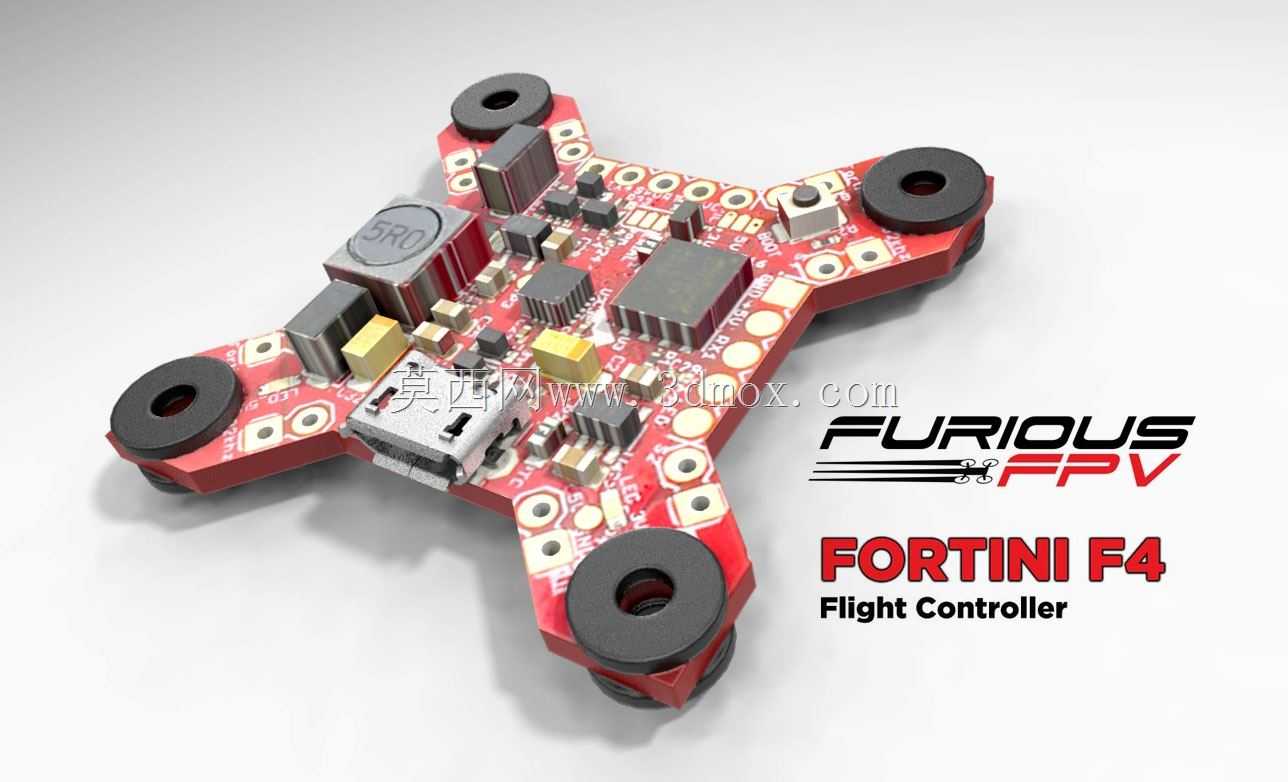

FPV穿越机专用福蒂尼F4飞控板结构设计

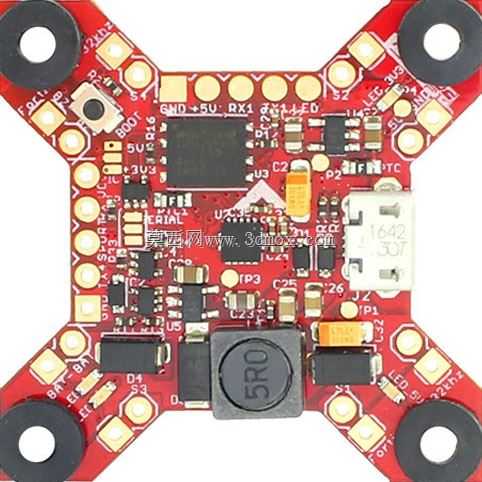

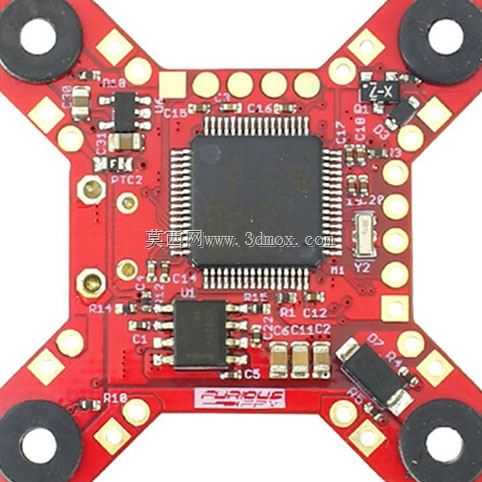

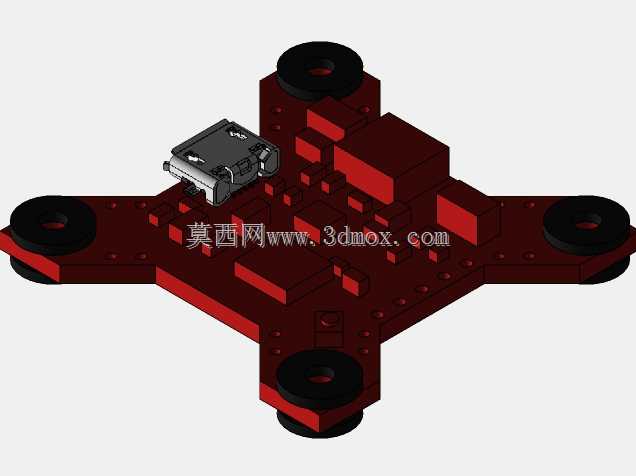

这款飞行控制器是专为FPV竞速穿越机打造的核心控制部件，主要应用于室内外穿越竞速、花式花飞练习、小型航拍载机等航模场景，是整架无人机的姿态解算与动作执行核心，直接决定飞行过程的响应速度、操控精度与飞行稳定性。在实际飞行过程中，该飞控会实时采集机载陀螺仪、加速度计的传感数据，快速完成机身姿态解算，将遥控器输入的操控指令转化为四个电机的转速差信号，精准控制飞行器完成升降、转向、翻滚、急停等各类飞行动作，同时支持外接GPS、图传、接收机、LED灯带等外设，满足不同飞手的个性化装机需求。从产品功能特性来看，这款F4飞控采用成熟的主控方案，板载集成了滤波电容、电源管理模块、USB调试接口、焊盘接线位，能够直接完成电源稳压、信号传输、参数调试等核心功能，无需额外搭配过多外接模块，有效简化装机走线难度。设计层面采用了X型对称布局，四个角预留了标准的减震安装孔位，孔位间距匹配主流三寸、五寸穿越机的机架安装规格，安装时搭配橡胶减震球即可有效过滤飞行过程中电机产生的高频震动，避免震动干扰传感元件导致的姿态解算偏差；板上元件排布充分考虑了装机走线逻辑，信号焊盘、电源焊盘、外设接口全部排布在板边位置，飞手焊接接线时无需翻转电路板即可完成全部操作，有效降低装机难度；电路板边缘做了圆角处理，避免装机过程中尖锐边角划伤线材或者机架碳板，板载的Micro USB接口位置突出，连接电脑调参时不会被机架结构遮挡，插拔调试线十分方便。外形尺寸上，这款飞控采用标准的30.5*30.5mm安装孔距，整体板型为X型结构，对角线长度适配主流穿越机的飞控安装仓空间，板身厚度控制在合理范围，安装后不会与上层图传、下层电调产生结构干涉，叠层安装时可以和同规格的电调、图传板完美对齐，配合尼龙螺柱即可完成整机电装的固定，充分利用机架内部的狭小安装空间。整体设计充分考虑了FPV飞行的实际使用需求，在结构紧凑性、安装便利性、抗震性能上都做了针对性优化，能够适配绝大多数主流竞速穿越机的装机要求，为飞手提供稳定流畅的操控体验。
