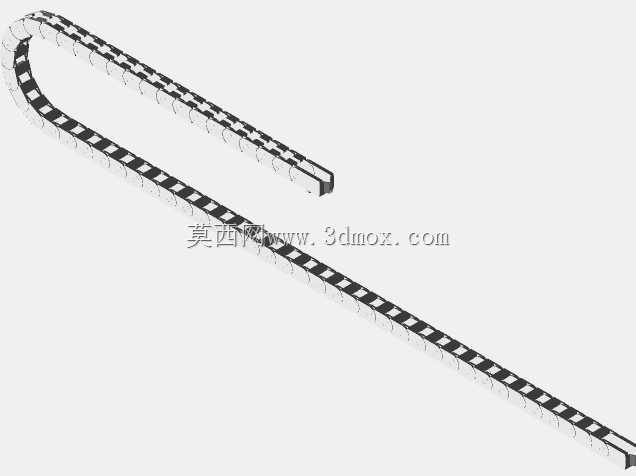

多色桥式工程塑料拖链结构设计

这款塑料拖链是工业设备线缆防护领域的常用配套部件，主要应用在各类需要往复直线或曲线运动的自动化设备、机床、机械手、输送设备的传动场景中，用来规整收纳设备运行过程中随活动部件同步移动的电缆、油管、气管、水管等柔性管线，避免管线在往复运动中出现拉扯磨损、错位缠绕、外力磕碰损坏的问题，同时能梳理设备内部走线路径，让设备整体布线更规整，降低后期管线维护的难度。从功能特性来看，这款拖链采用高强度工程塑料注塑成型，本身具备优秀的耐磨性能与抗拉伸韧性，同时重量较轻，运行过程中不会给设备运动端增加过多负载，运行噪音低，适配多数中低速往复运动的设备工况；拖链采用单元链节拼接的结构设计，每一节都可以灵活转动，可根据设备的实际行程需求自由拼接对应长度，也能根据现场安装空间调整弯曲半径，适配不同的安装走线需求；链节内部预留了分隔安装位，可根据管线的数量、直径加装分隔片，将不同类型的管线分开排布，避免不同管线之间相互摩擦干扰，进一步延长管线的使用寿命。在设计思路上，这款拖链采用桥式开放结构，一方面能减轻自身重量，降低运动惯性，另一方面也方便日常检查内部管线的状态，出现管线破损时可以快速打开链节进行更换，无需整体拆解拖链；链节之间的卡扣连接结构经过优化，拼接拆卸都十分便捷，连接后卡扣锁止牢固，不会在高速往复运动中出现脱开散架的问题；拖链的两端设计了通用安装接头，可以直接通过螺丝固定在设备的固定端与运动端，安装固定方式简单可靠，适配多数常规设备的安装接口。从安装边界来看，这款拖链的外形采用窄型矩形截面设计，整体占用空间较小，安装时只需要根据设备的运动行程预留对应长度的拖链布置空间，根据拖链的弯曲半径预留足够的弯曲活动区域即可，不需要对设备原有结构做大幅改动；拖链的运行阻力小，不需要额外加装支撑导向结构就可以在额定行程内稳定运行，适配水平安装、垂直安装等多种安装场景，能满足电子制造设备、木工机械、印刷机械、自动化生产线等多类设备的线缆防护需求，在潮湿、多粉尘的常规工业车间环境中也能稳定工作，不会轻易出现锈蚀卡滞的问题。
