工业驱动用斜齿轮减速电机结构设计

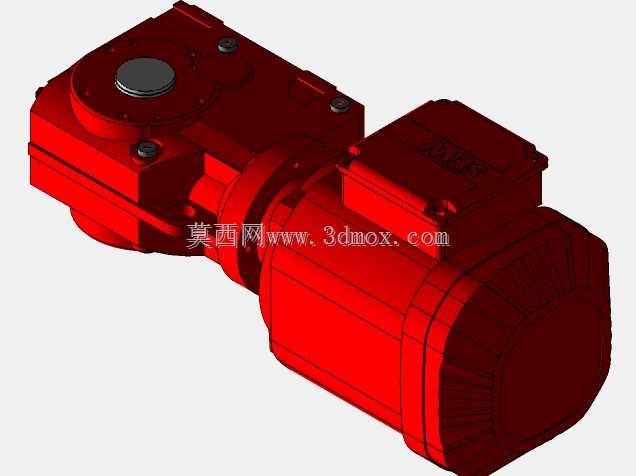

该款集成式齿轮减速动力单元，主要面向轻工缝纫设备、小型自动化生产线、物料输送机构等需要低转速大扭矩输出的工业场景，作为核心动力执行部件为终端设备提供稳定可控的旋转动力，可直接匹配工业缝纫机的主轴驱动需求，也可适配小型输送带、精密进给机构等对安装空间有严格限制的传动场景，替代传统分体式电机与减速器的组合方案，减少传动链路的功率损耗。从实际用途来看，该单元将驱动电机与减速齿轮箱做了一体化集成设计，输入端为异步驱动电机结构，输出端为直角转向的齿轮减速腔体，可将电机端的高转速低扭矩输出，通过多级齿轮啮合传动转化为低转速大扭矩的动力输出，同时实现动力传输方向的90度转向，适配设备内部横向空间不足、需要纵向布置动力单元的安装场景，无需额外加装转向传动构件。在功能特性层面，该减速电机采用一体化铸铝壳体结构，齿轮箱与电机壳体的连接法兰做了同轴度定位设计，保证输入轴与齿轮组的啮合精度，降低传动过程中的振动与噪音；输出轴端采用密封轴承配置，可适配车间多粉尘、少量油污的工作环境，避免异物进入齿轮腔体内加剧齿轮磨损；电机尾部的散热筋结构沿轴向均匀布置，可在设备连续运行过程中快速导出绕组产生的热量，延长设备连续运行时长。从设计思路来看，整体结构优先考虑安装便捷性与传动可靠性，将电机定子腔体与齿轮减速腔体做了一体化的安装基准设计，用户在设备上安装时仅需要固定齿轮箱端的安装法兰，对齐输出轴与负载端的连接位即可完成装配，无需反复校准电机与减速器的同轴度；齿轮组采用斜齿轮啮合设计，相比直齿轮传动具备更高的重合度，传动过程更平稳，承载能力更强，可承受缝纫设备启停瞬间的冲击载荷。在外形尺寸与安装边界层面，该单元整体为同轴直角布局，电机段为圆柱形结构，齿轮箱段为方形法兰结构，输出轴的中心高与常见工业缝纫设备的安装位完全匹配，整体轴向长度控制在紧凑范围内，可直接嵌入缝纫机机头下方的安装腔体内，不会额外占用设备外部空间；接线盒布置在电机侧上方，接线方向可根据安装需求做旋转调整，适配不同走线方向的设备布局，安装固定孔位采用标准间距设计，可兼容同功率段常规减速电机的安装尺寸，方便用户对老旧设备做动力部件替换，无需重新加工设备的安装基座。
