集成扭矩限制功能的行星齿轮减速传动装置

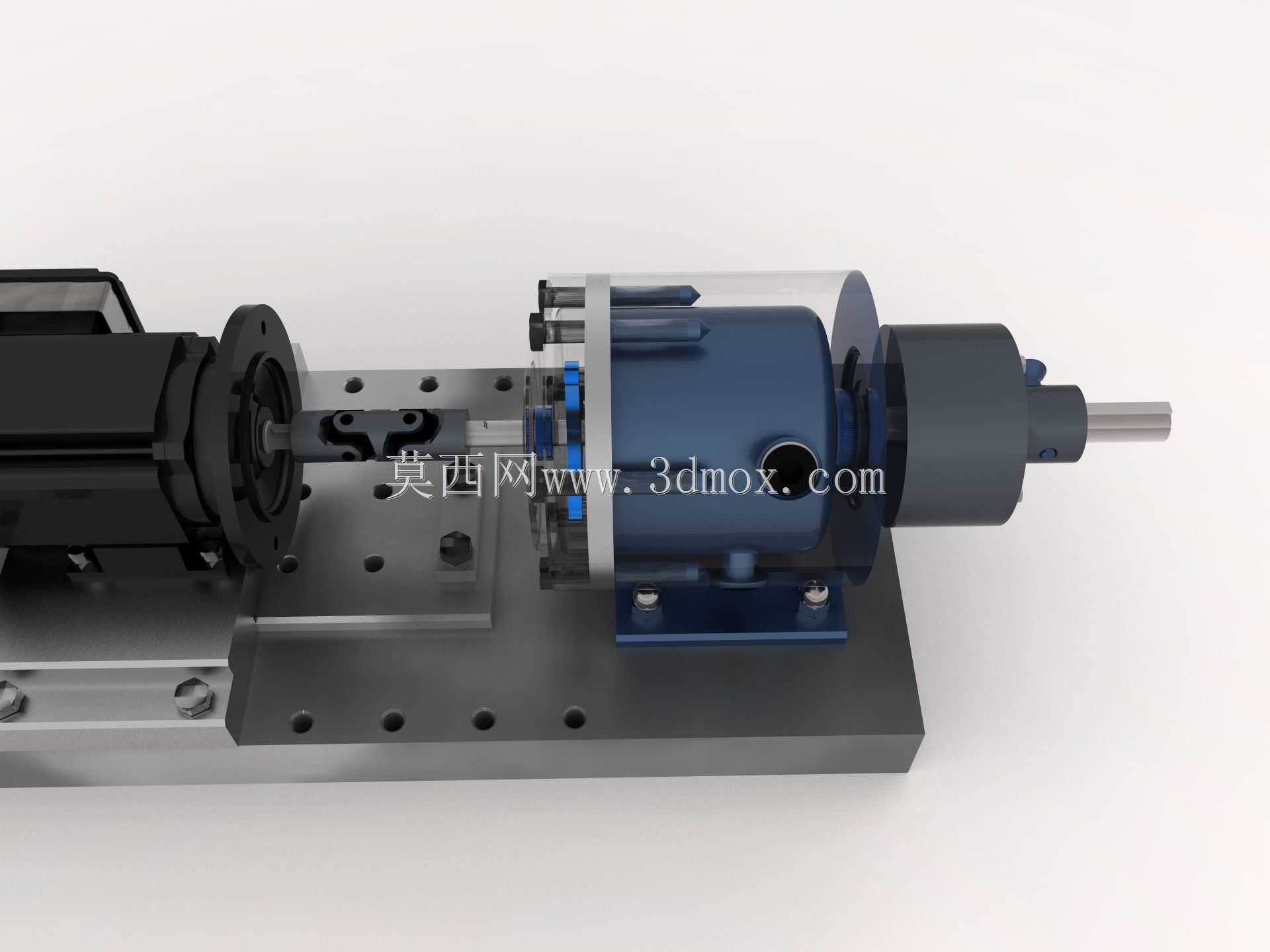

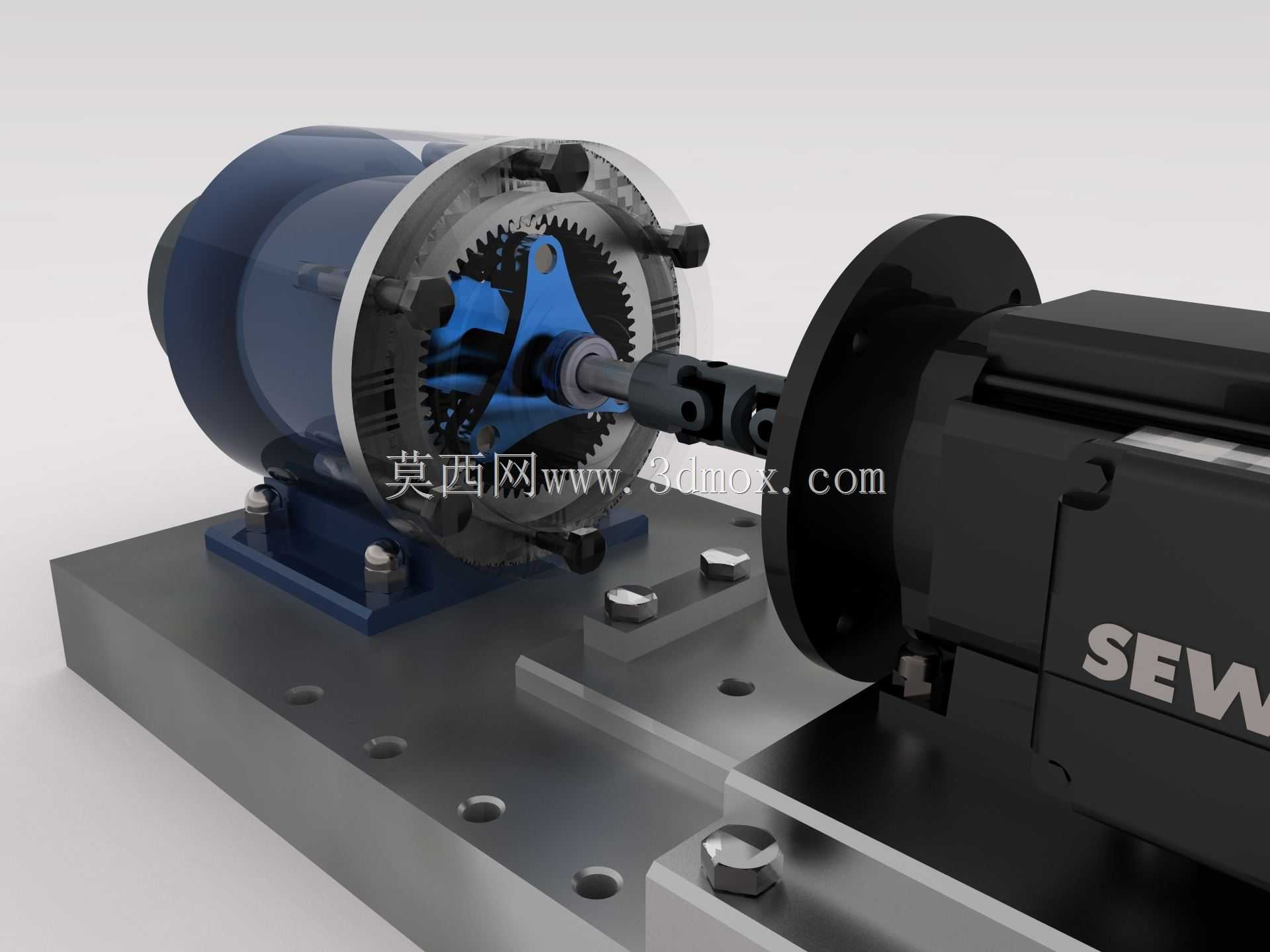

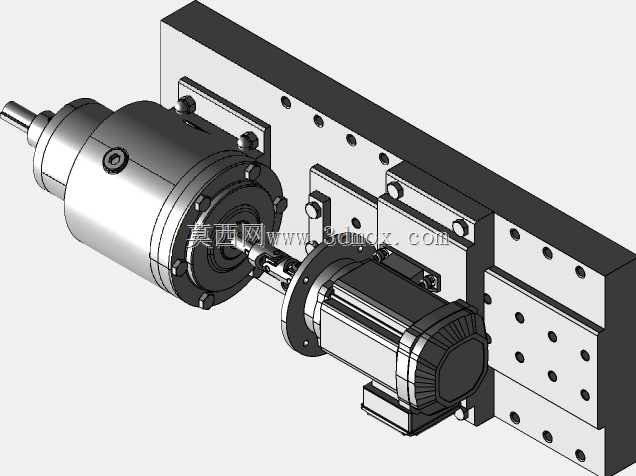

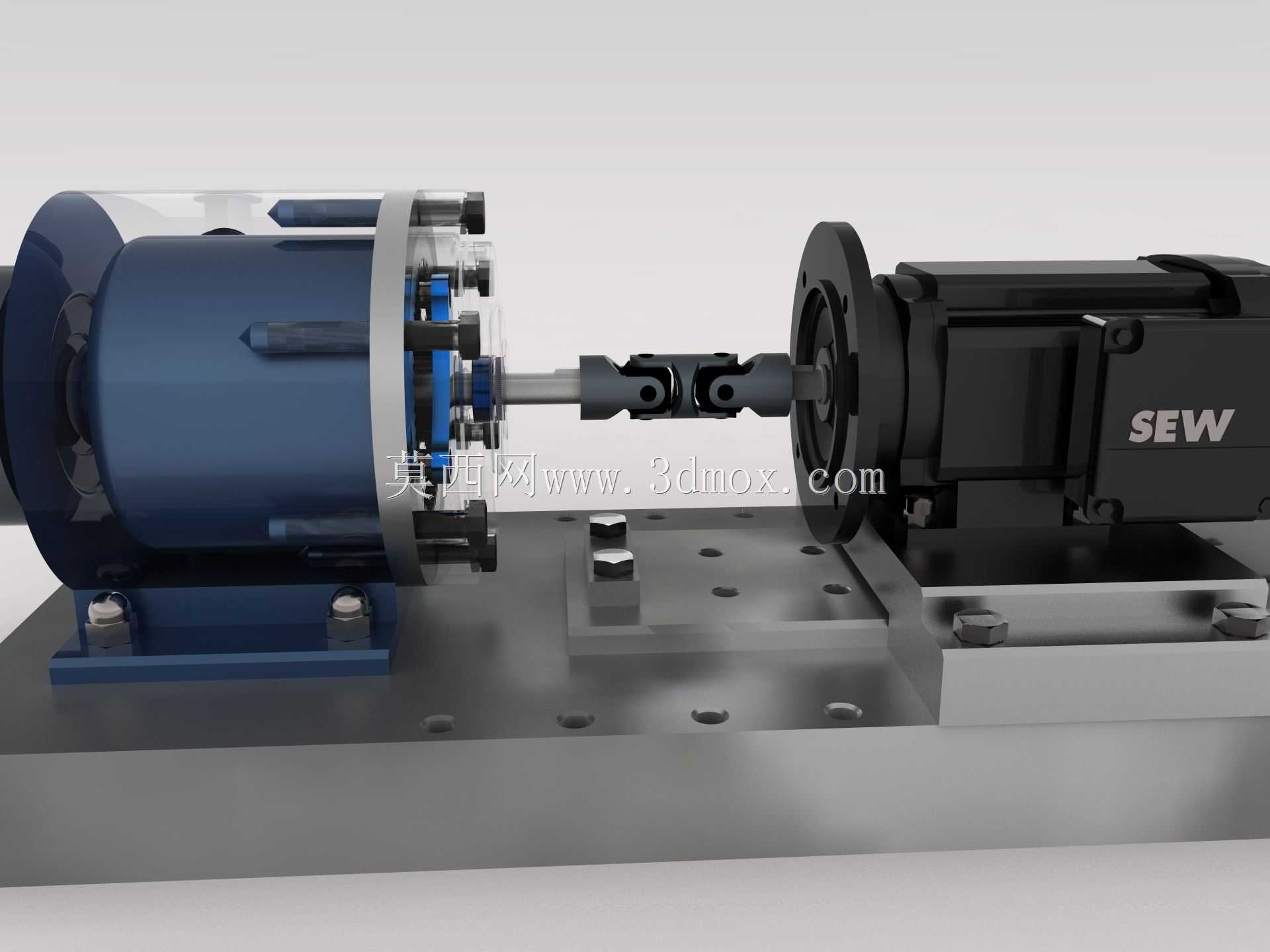

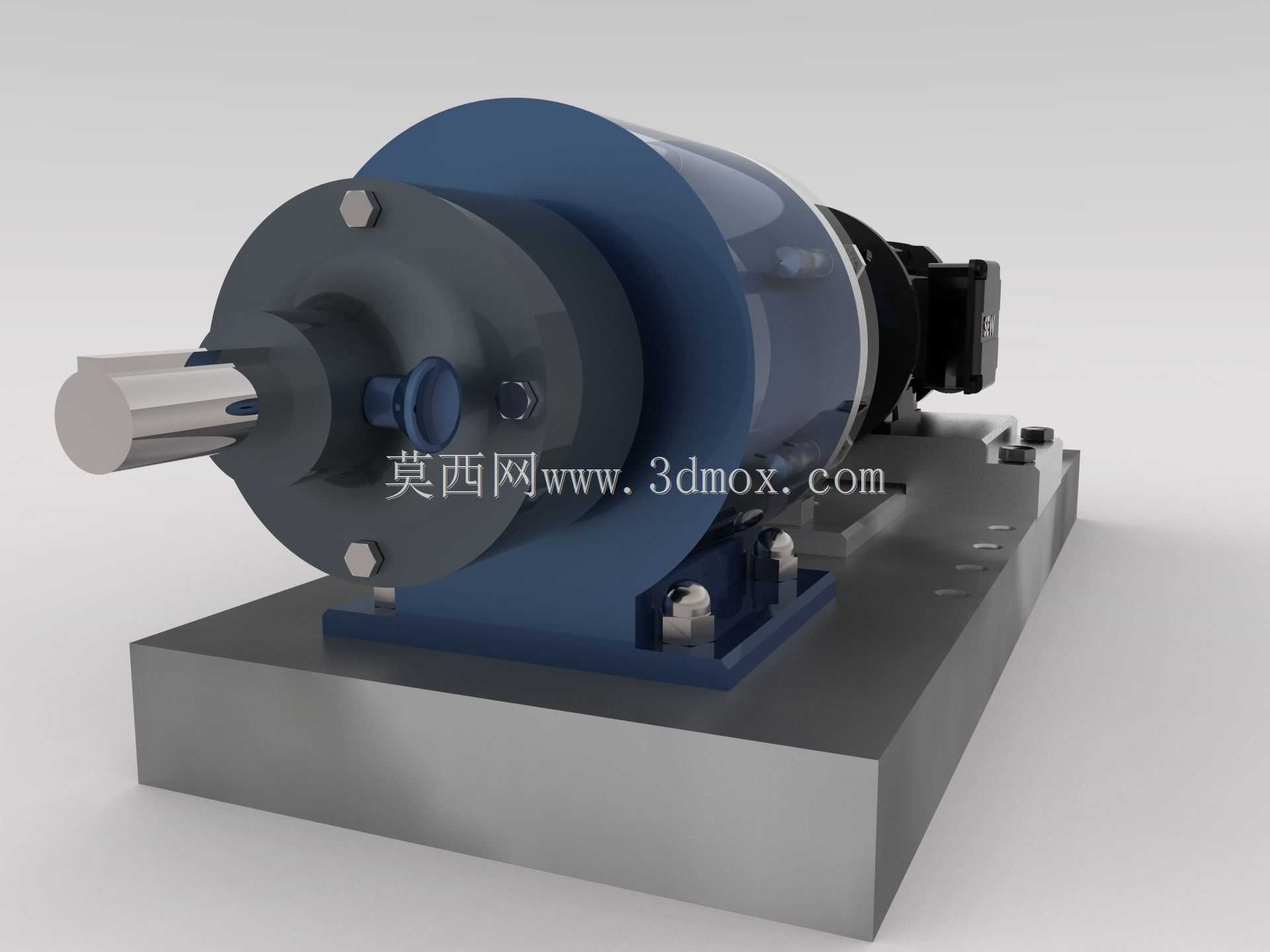

该传动装置主要面向自动化生产线、物料输送设备、包装机械以及精密传动测试台等对传动过载保护有明确要求的工业场景，可在动力输入与负载端之间搭建稳定的减速增扭传动链路，同时在负载超出额定扭矩阈值时触发扭矩限制动作，避免堵转、冲击载荷对驱动电机、传动齿轮以及末端执行部件造成不可逆的机械损伤。整套装置采用卧式安装布局，驱动端适配标准工业电机的安装法兰接口，通过定位止口与紧固螺栓实现和动力单元的刚性连接，输出端可通过联轴器对接各类负载轴系，安装底座预留多组等距排布的螺栓固定孔位，可适配不同规格的工业安装台面，安装边界充分考虑了常规工业设备的装配空间预留，无需额外定制转接支架即可完成快速部署。传动核心采用行星齿轮结构设计，内齿圈固定于减速壳体内部，行星架通过花键对接输出轴系，太阳轮直接与电机输入轴相连，可实现大传动比下的紧凑结构布局，相比平行轴减速结构在同等输出扭矩下体积缩减近40%，传动过程中多组行星轮同时啮合承载，载荷分布均匀，运行噪音更低，传动效率可达90%以上。集成的扭矩限制模块布置于行星传动输出端与负载连接位置，采用摩擦式扭矩传递结构，可根据实际负载工况调整预紧压力设定打滑阈值，当负载扭矩超过设定值时，限制模块内部主从动部件产生相对滑动，切断动力传递路径，待过载工况解除后可自动恢复扭矩传递，无需人工复位即可快速恢复设备运行。整套装置的结构设计充分考虑了日常维护的便捷性，减速壳体采用剖分式结构，可快速开盖检查内部齿轮啮合状态与润滑脂损耗情况，扭矩限制模块的调节螺母外露于壳体端盖位置，无需拆解整机即可完成扭矩阈值的现场校准调整。所有传动部件的配合公差均按照精密传动要求设计，齿轮采用渐开线齿形修形处理，可有效降低啮合冲击，延长部件使用寿命，底座与壳体之间设置定位销孔，可保证反复拆装后的装配同轴度，避免因装配偏差带来的额外振动与磨损。
