迷你FPV穿越机机载摄像头结构设计

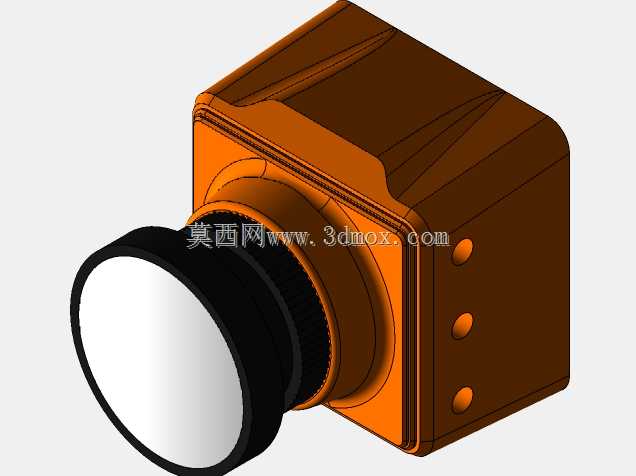

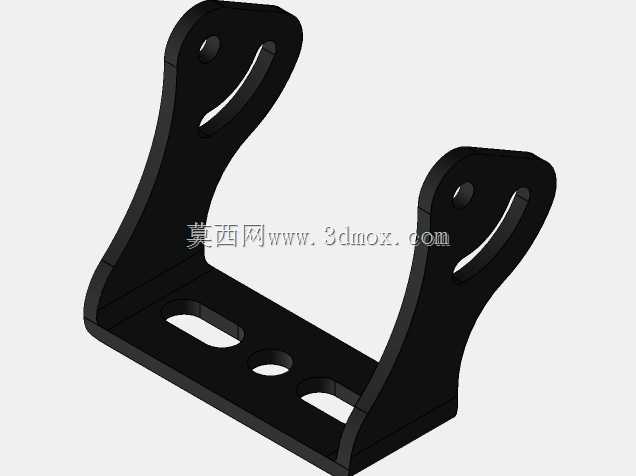

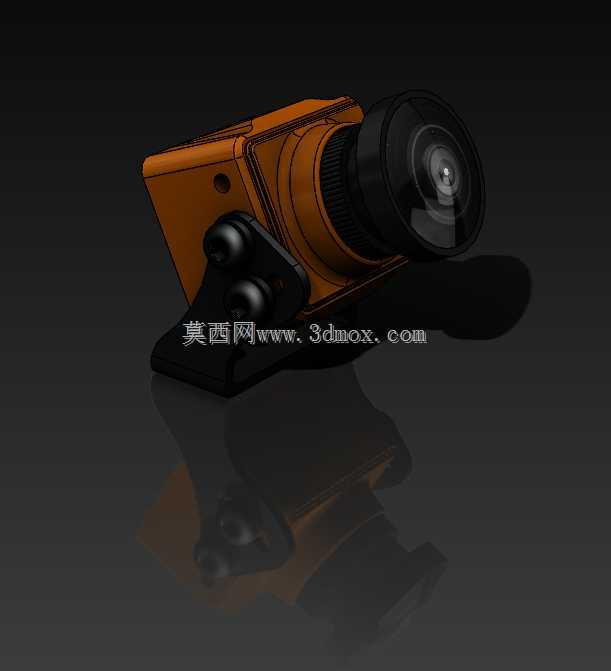

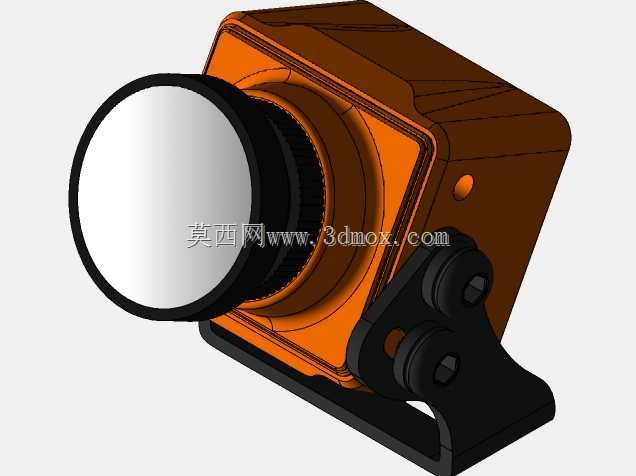

这款迷你机载摄像头是专为小型FPV穿越机、微型航拍无人机设计的视觉采集部件，核心应用场景覆盖室内竞速穿越、近景航拍侦查、微型航模视觉改装等领域，能够在狭小的装机空间内为飞手提供清晰的第一视角飞行画面，是小型穿越机组装过程中不可或缺的核心视觉组件。从实际用途来看，该部件承担飞行过程中的实时画面采集传输功能，能够适配多数微型图传设备的信号输入要求，在轻量化航模装机场景下，既可以满足竞速飞行时的低延迟画面传输需求，也能适配休闲航拍的基础画面采集要求，同时也可用于小型智能小车、桌面级机器人的视觉模块改装，拓展应用场景十分灵活。在功能特性设计上，这款摄像头采用紧凑化的机身布局，镜头部分做了可调节俯仰角度的结构设计，配套的安装底座带有双球头调节结构，飞手可以根据实际飞行需求快速调整镜头俯仰角度，无需额外拆卸螺丝即可完成视角校准，能够适配不同飞行场景下的视角需求；镜头外圈做了防滑齿结构，手动旋转即可调整焦距，适配不同拍摄距离的画面清晰度要求，机身外壳采用一体化的硬质结构设计，能够抵御飞行过程中的轻微碰撞与震动，避免内部感光元件受冲击出现偏移。从设计思路来看，整个部件的设计核心围绕“轻量化、小体积、易调节”三个核心需求展开，整体外形做了切角处理，避免装机时与机架、飞控、图传等其他部件产生结构干涉，外壳边缘做了圆弧过渡处理，既能够降低飞行过程中的风阻，也能避免尖锐棱角在炸机时对其他部件造成二次损伤；安装底座的固定孔位做了标准化的间距设计，能够适配市面上多数迷你穿越机机架的预装孔位，无需额外打孔改装即可完成固定。在外形尺寸与安装边界上，这款摄像头整体机身控制在极小的尺寸范围内，方形机身的边长能够适配20mm间距以内的机架安装位，镜头突出机身的长度经过严格测算，安装后不会超出穿越机机臂的前端边界，避免飞行过程中镜头碰撞障碍物；底座的调节结构预留了足够的俯仰活动空间，角度调节范围可以覆盖水平向前到向下倾斜45度的区间，安装时只需要预留出底座的固定空间与镜头俯仰的活动余量即可，不会与机架上的其他电子部件产生位置冲突，整体装机适配性极强，能够满足多数微型航模的紧凑装机需求。
