200W单输出RSP系列开关电源结构设计

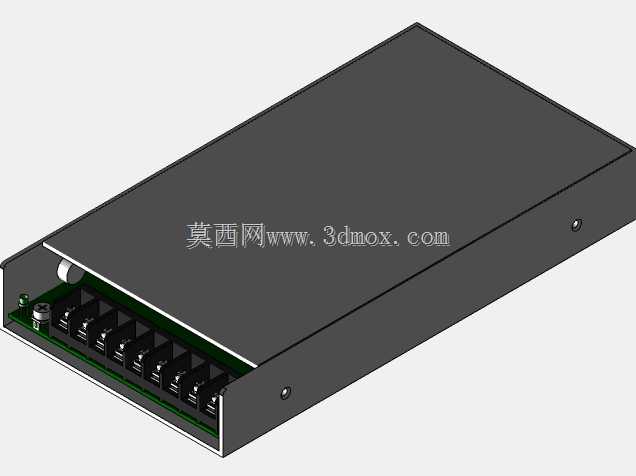

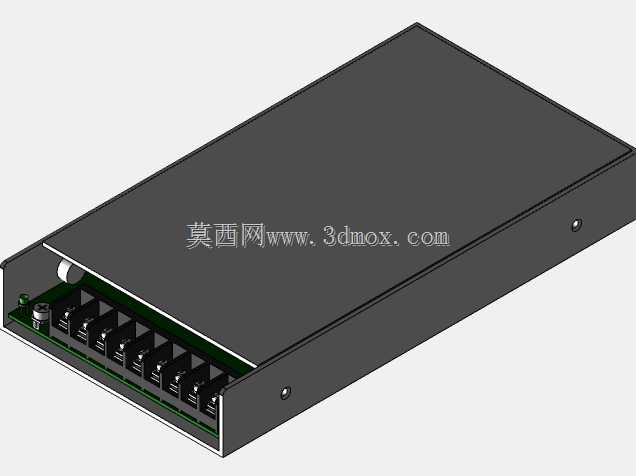

这款单输出供电装置广泛应用于工业自动化控制、通讯基站配套、小型机电设备供电、仪器仪表驱动等场景，能够为各类低压直流用电设备提供稳定的电能输出，在工业控制柜、智能装备模组、户外小型通讯节点等安装空间紧凑的场景中适配性极强。装置整体采用封闭式金属壳体设计，外壳选用冷轧钢板弯折成型，表面做哑光黑色喷塑处理，既具备优秀的电磁屏蔽能力，能够阻隔内部电路产生的电磁干扰向外扩散，同时也能抵御外界粉尘、轻微溅水对内部电路的侵蚀，适配工业现场相对复杂的使用环境。壳体一端预留整排接线端口，端口区域做内凹式结构设计，接线完成后线缆不会突出壳体外沿，能够避免安装、搬运过程中线缆被剐蹭脱落，接线端子采用螺丝压接式结构，可适配不同线径的动力线缆，接线操作便捷，接触可靠性强，能够承载持续大电流输出的导通需求。壳体侧面预留固定安装孔位，孔位间距符合常规工业电气安装的通用尺寸标准，既可以采用螺丝直接固定在设备安装板上，也可搭配标准导轨卡扣实现导轨式安装，适配不同设备的内部安装布局。设计过程中充分考虑内部电路的排布空间，壳体内部预留足够的走线与元器件散热间隙，上盖采用卡扣加侧边螺丝的双重固定方式，日常检修维护时拆卸便捷，同时闭合后接缝严密，能够避免金属碎屑、杂物落入壳体内部造成电路短路。壳体边角做圆弧过渡处理，没有尖锐的毛刺棱角，装配操作时不会划伤操作人员，整体外形规整方正，堆叠摆放时贴合度高，能够有效节省柜内安装空间，输出端的电路排布做了分区设计，强电接线区域与内部弱电控制区域保持足够的安全间距，符合电气安全设计规范，能够在长时间满负载运行的工况下保持结构稳定，不会因为壳体轻微形变影响内部元器件的连接可靠性。
