微型不锈钢气动执行气缸结构设计

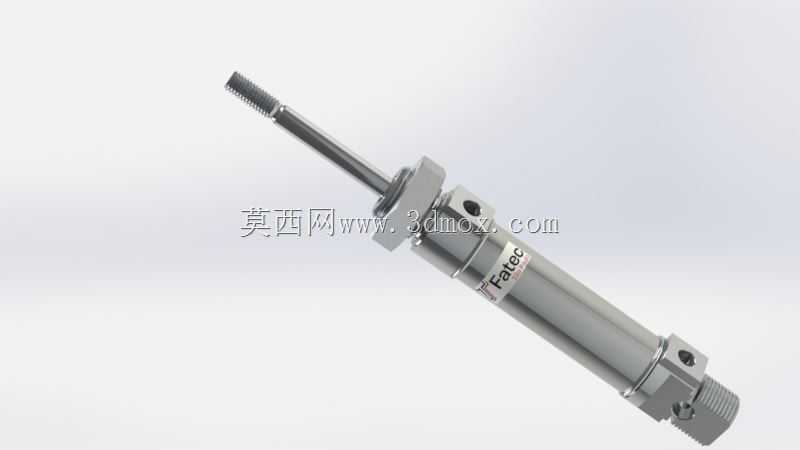

这款微型气动执行元件是气动控制系统中常见的直线动力输出部件，主要应用在空间受限的自动化装配工位、小型物料分拣机构、精密检测夹具、电子元器件组装设备以及小型包装生产线的执行端，在轻工制造、电子加工、食品包装、小型自动化专机领域有着极高的应用普及率，能够在紧凑的安装空间内完成稳定的直线往复驱动动作，适配小负载、短行程的高频往复作业需求。从实际功能特性来看，该款气缸采用单杆双作用的气动驱动逻辑，通过缸体两端的气口接入压缩空气即可实现活塞杆的伸出与回缩动作，活塞杆端部加工有标准外螺纹结构，可直接连接负载推块、夹爪、压头等执行端配件，无需额外设计复杂的转接结构；缸体采用不锈钢材质加工，表面做了光滑防锈处理，能够适应多尘、轻度潮湿的普通工业作业环境，缸身预留的安装孔位支持多种安装方式，既可以通过缸体端部的螺纹直接拧入设备安装板，也可以配合配套的安装支架实现法兰式、脚架式固定，适配不同设备的布局需求。在设计思路上，这款气缸优先考虑了紧凑空间下的安装适配性，整体缸径控制在极小的尺寸范围内，缸体外形做了等径圆柱设计，没有多余的外凸结构，能够嵌入狭窄的设备内部空间；内部活塞搭配了低摩擦密封件，在保证压缩空气密封性能的同时降低活塞杆运动的摩擦阻力，让气缸动作响应更快、运行更平顺，即使在较低的供气压力下也能顺畅完成伸缩动作，同时密封结构的设计也兼顾了使用寿命，能够承受高频次的往复运动损耗。从安装边界来看，该气缸的轴向总长度在活塞杆完全缩回状态下控制在较短尺寸，活塞杆伸出后不会产生额外的径向偏移，缸体上的进出气口采用侧置内螺纹设计，气管接入后不会占用轴向安装空间，安装时只需要预留对应缸径的通孔或者固定螺纹孔即可完成装配，不需要额外预留过大的操作空间，整体安装容错率较高，能够适配各类小型自动化设备的紧凑布局需求，在小负载推压、工件定位、小件移位等工位上可以替代体积更大的驱动部件，有效缩减设备的整体体积。
