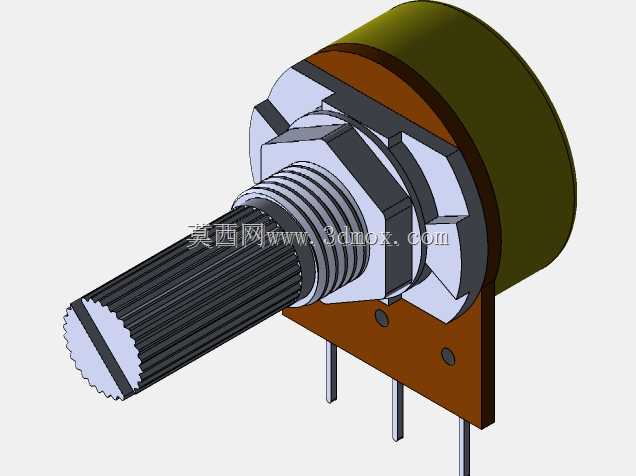

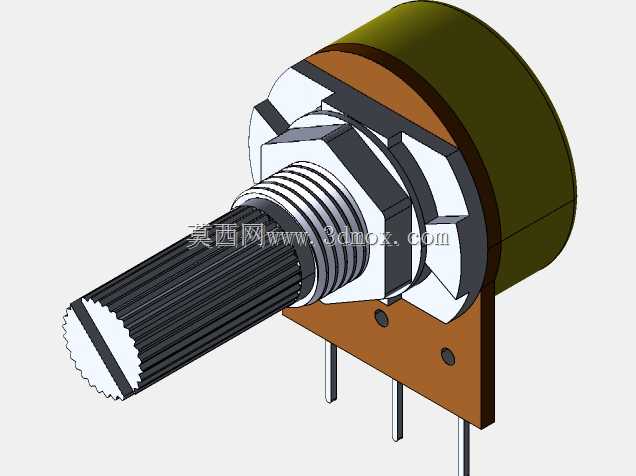

带安装支架碳膜旋转电位器结构设计

这款旋转式碳膜电位器是电子电路领域极为常用的可调阻性元件，广泛应用在各类消费电子、工业控制设备、音频功放、仪器仪表、家电产品的电路中，承担信号调节、参数整定、音量控制、亮度调节、转速给定、电压分压等核心功能，是模拟量调节场景中普及率极高的基础电子配件。从实际应用场景来看，这类电位器既可以用在民用消费类产品的面板调节部位，比如老式收音机的音量旋钮、台灯的调光旋钮、电风扇的调速旋钮，也可以部署在工业控制盘柜的操作面板上，作为PLC模拟量输入的给定元件，或是变频器、直流调速装置的外接速度给定部件，还能在各类实验测试设备中作为可变分压元件，灵活调整输出电压值，适配不同的测试工况需求。从产品功能特性来看，这款电位器采用碳膜作为阻性基材，具备线性度良好、调节手感顺滑、阻值范围覆盖广、成本可控的特点，自带的三个直插引脚可以直接焊接在PCB电路板上，不需要额外的转接结构，滚花轴的设计可以直接适配各类标准规格的塑料旋钮，用户不需要额外加工轴体就能完成装配，轴根部的螺纹结构搭配配套的六角螺母与防松垫片，可以直接将电位器主体固定在设备面板或安装支架上，固定后结构稳定，长期旋转调节也不会出现松动移位的问题。从设计思路来看，这款电位器采用分体式结构设计，主体阻性元件封装在圆形绝缘外壳内，既可以隔绝外界灰尘、潮气侵入碳膜层，延长元件的使用寿命，也能避免阻性部分与周边金属构件接触造成短路故障；背部延伸出的棕色绝缘安装片带有两个定位孔，除了面板安装的方式外，也可以通过螺丝穿过定位孔将电位器直接固定在PCB板或设备内部的安装凸台上，适配不同设备的内部安装空间需求，滚花轴的长度与直径都遵循通用电位器的行业标准尺寸，可以和市面上绝大多数同规格旋钮、安装配件通用互换，降低用户的配件采购成本。从外形尺寸与安装边界来看，这款电位器的主体圆形外壳直径适配常规单联电位器的安装开孔尺寸，轴体伸出长度满足常规面板厚度加旋钮安装深度的需求，三个引脚的间距符合直插元件的通用焊盘间距，焊接时不需要定制特殊焊盘，安装片上的定位孔间距也遵循行业通用规格，不管是面板前装还是板载后装都不会和周边元件产生空间干涉，整体结构紧凑，占用安装空间小，非常适合在空间受限的小型电子设备内部部署使用。
