西数蓝盘结构机械硬盘三维建模还原

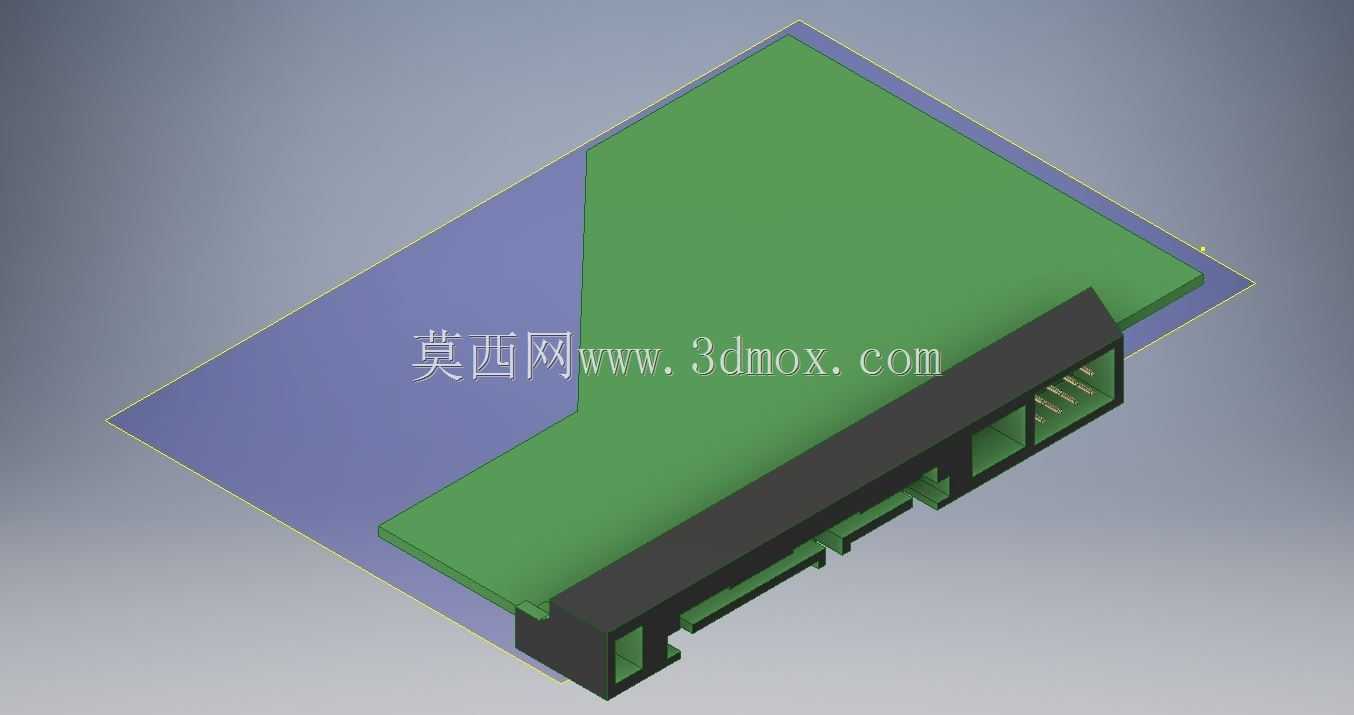

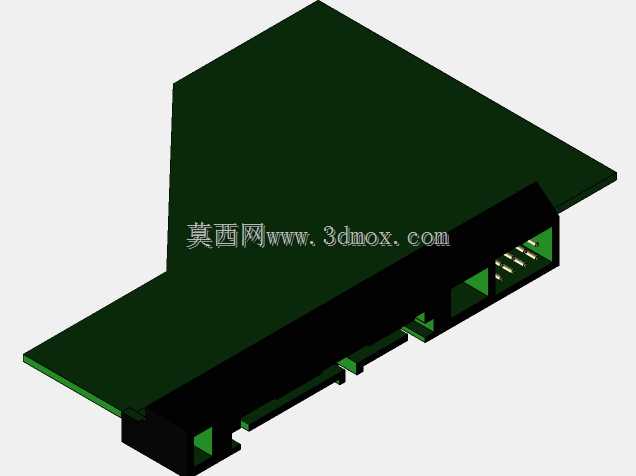

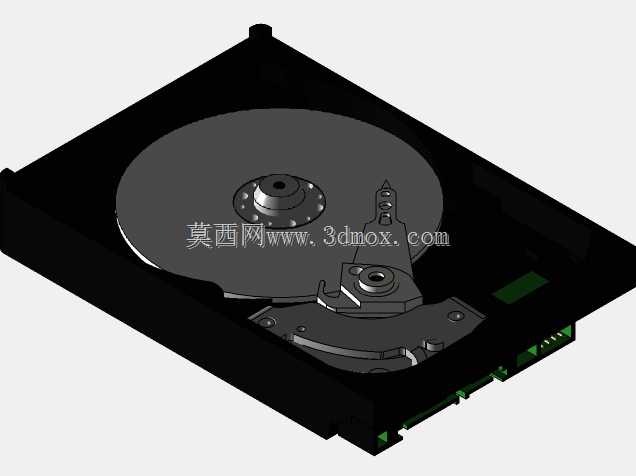

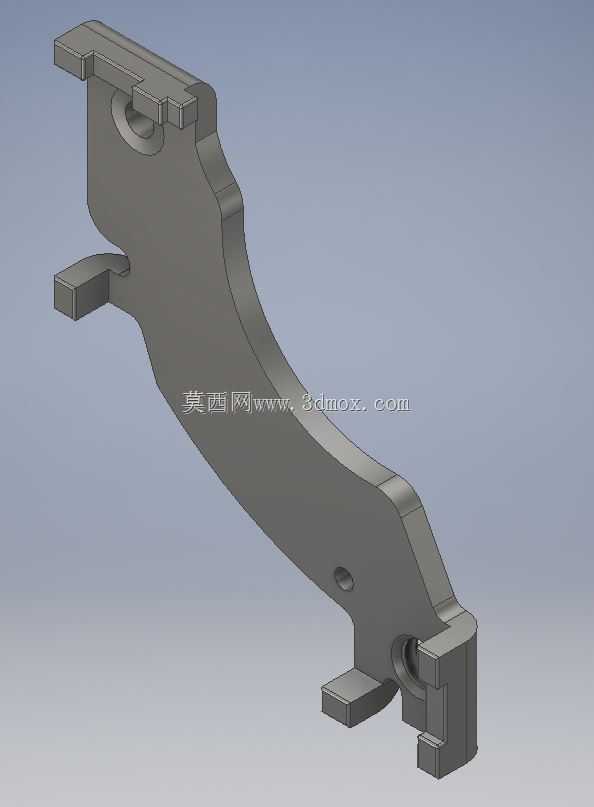

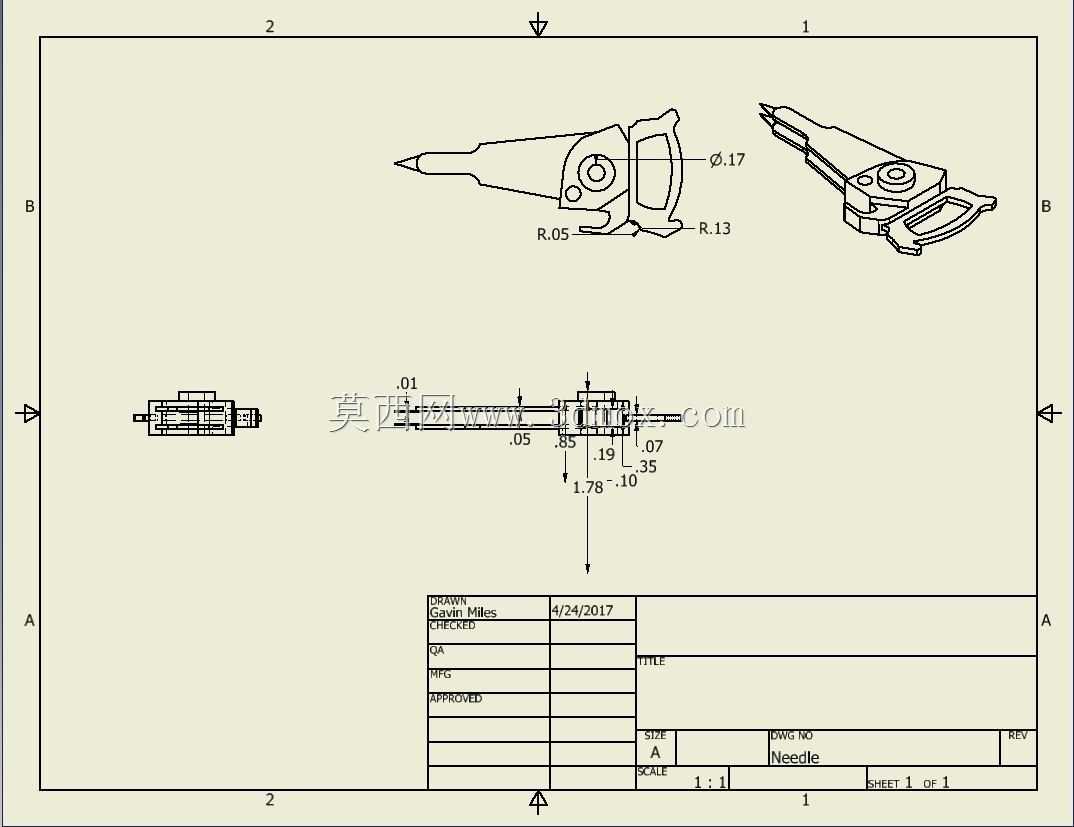

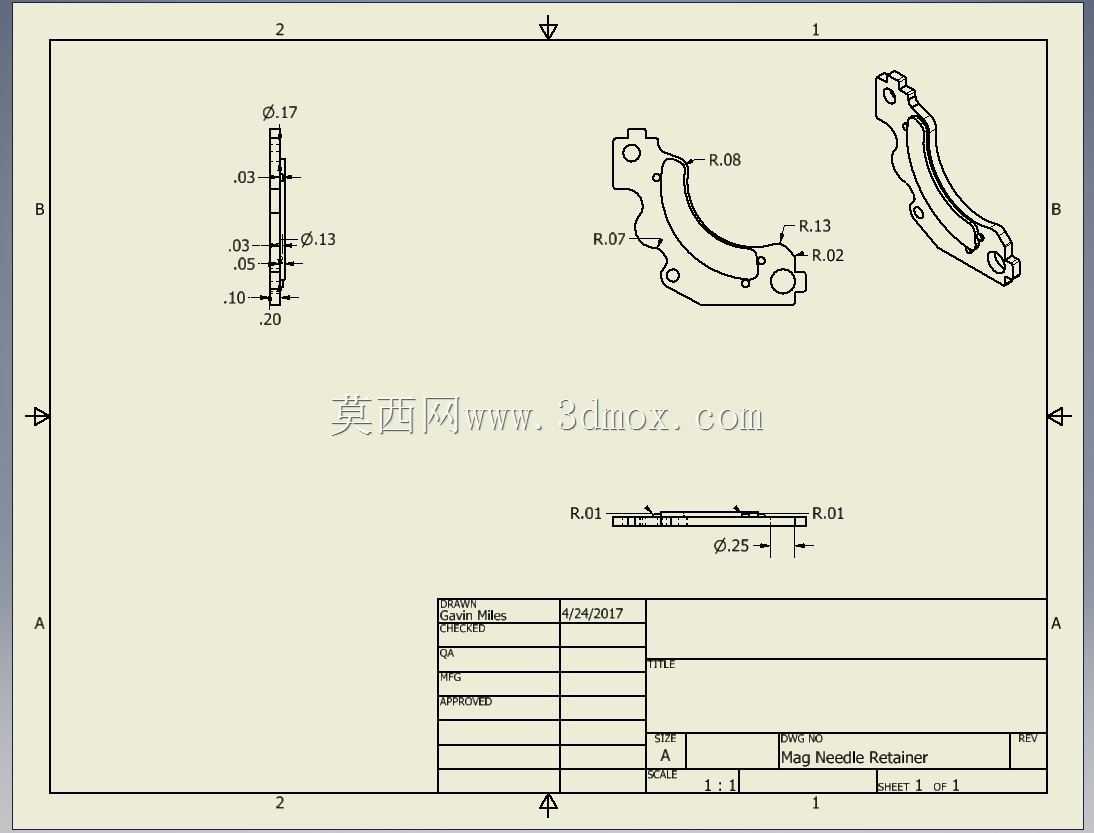

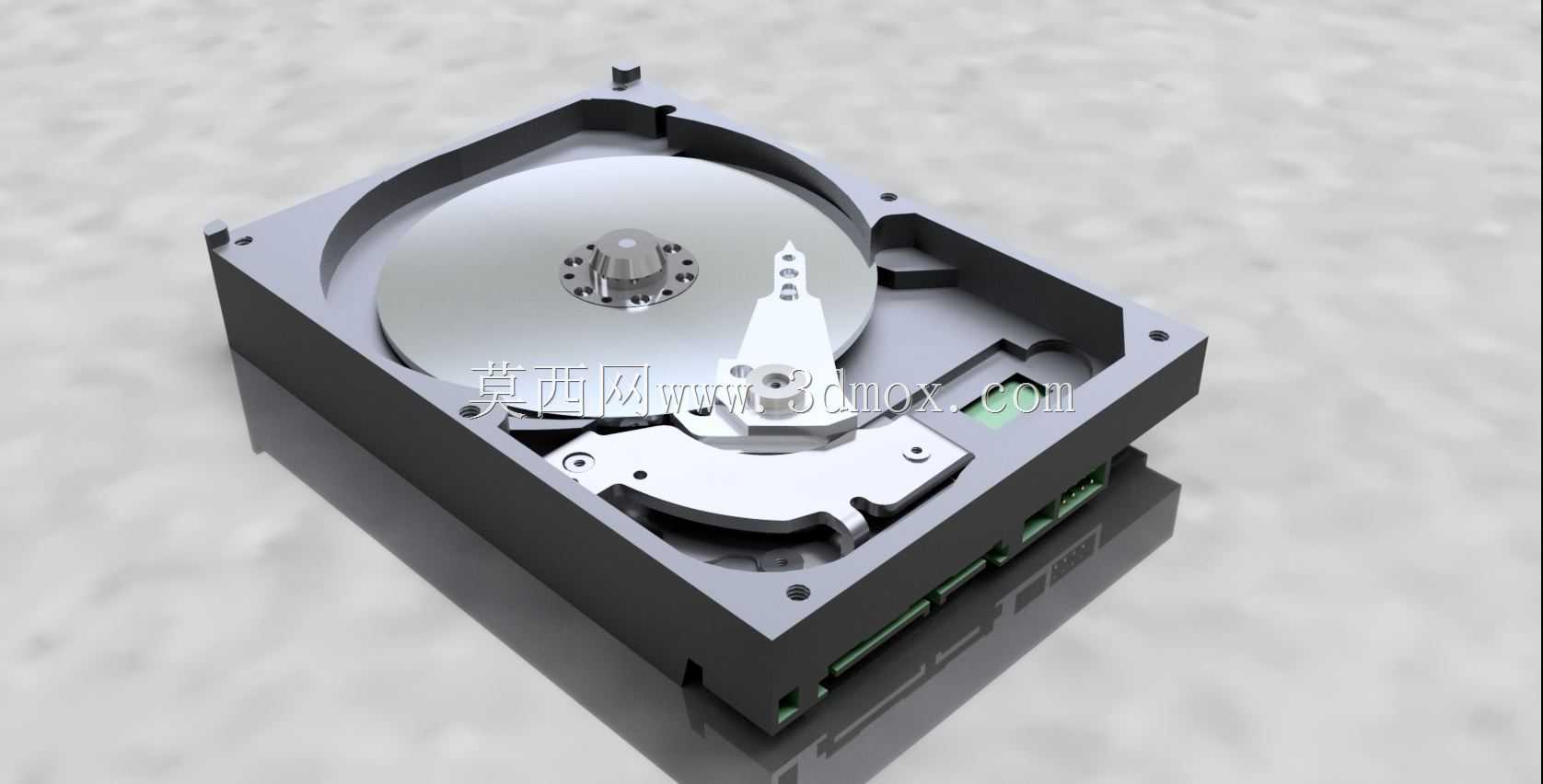

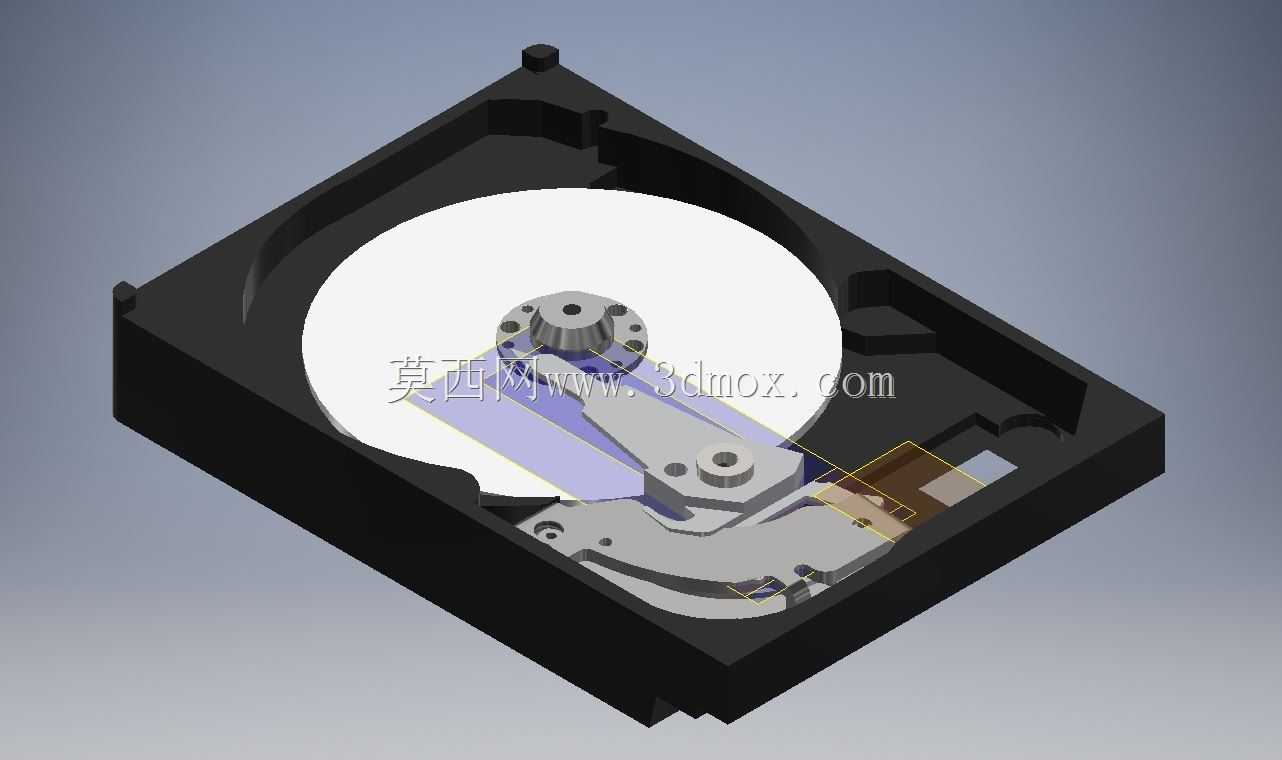

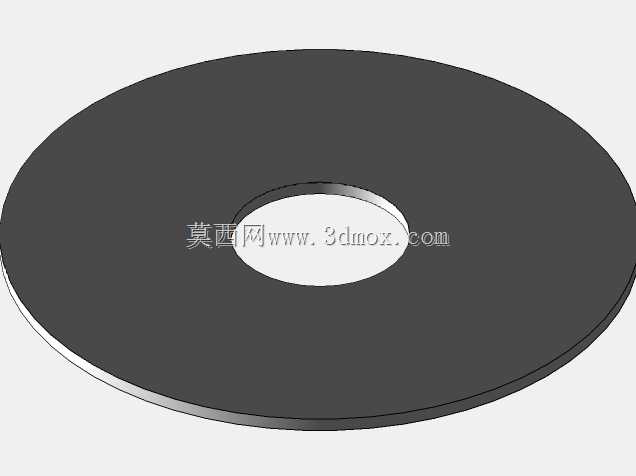

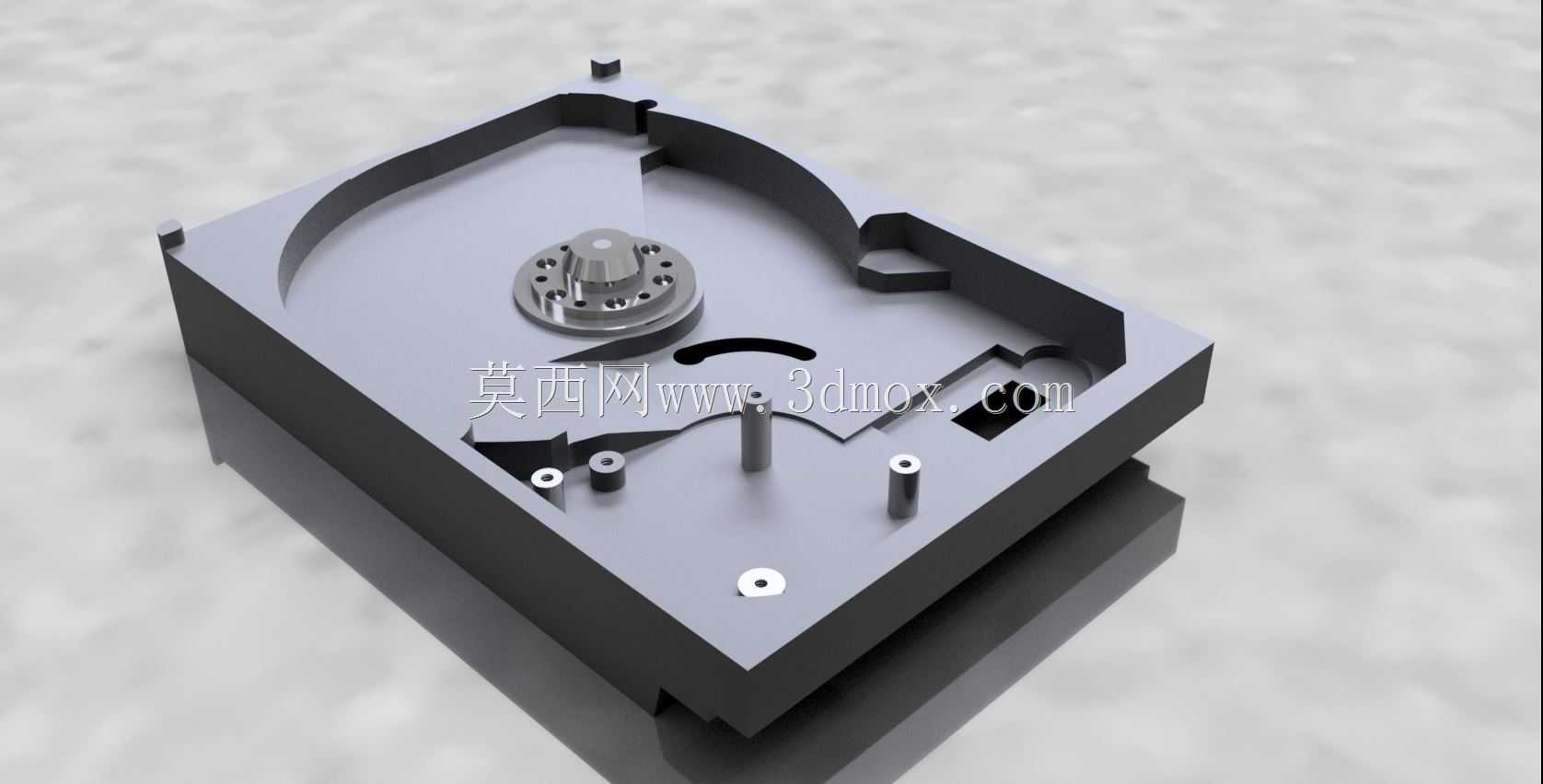

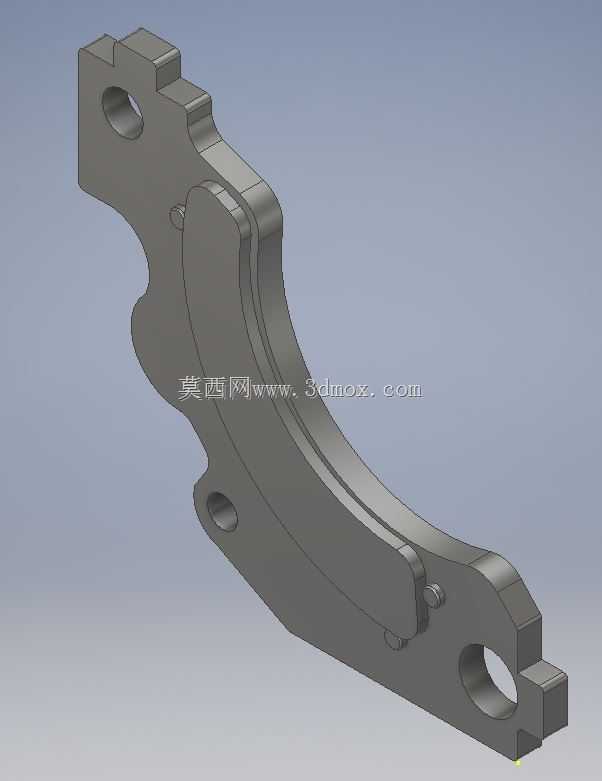

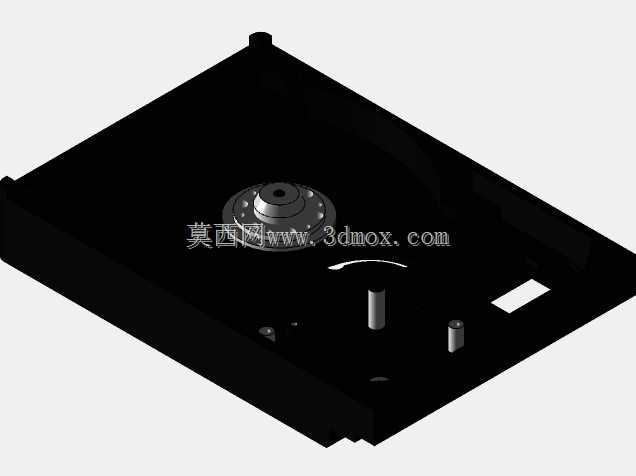

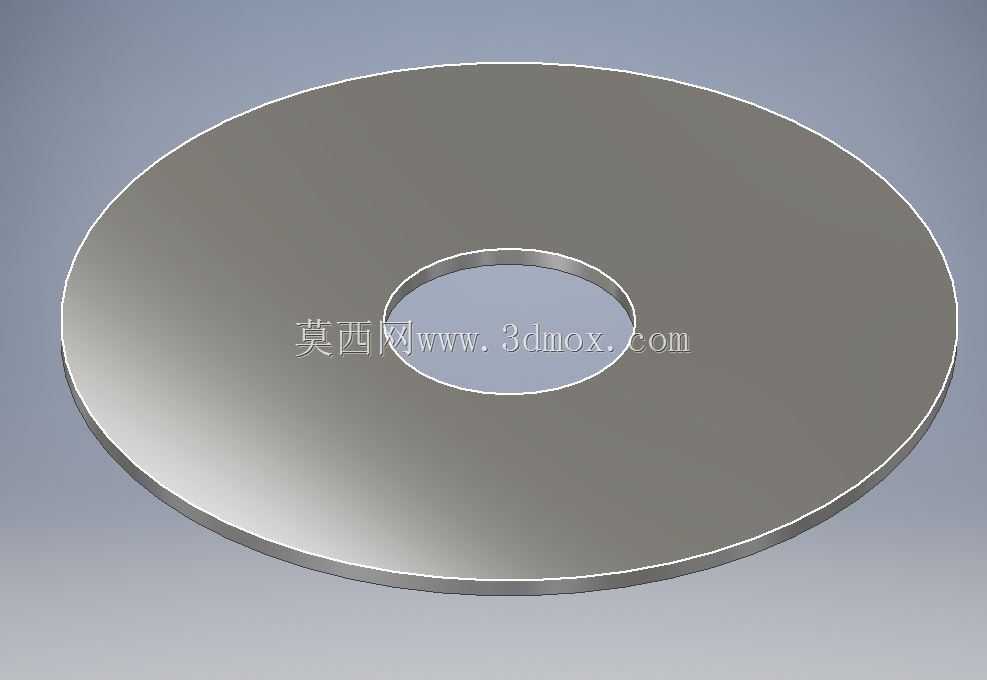

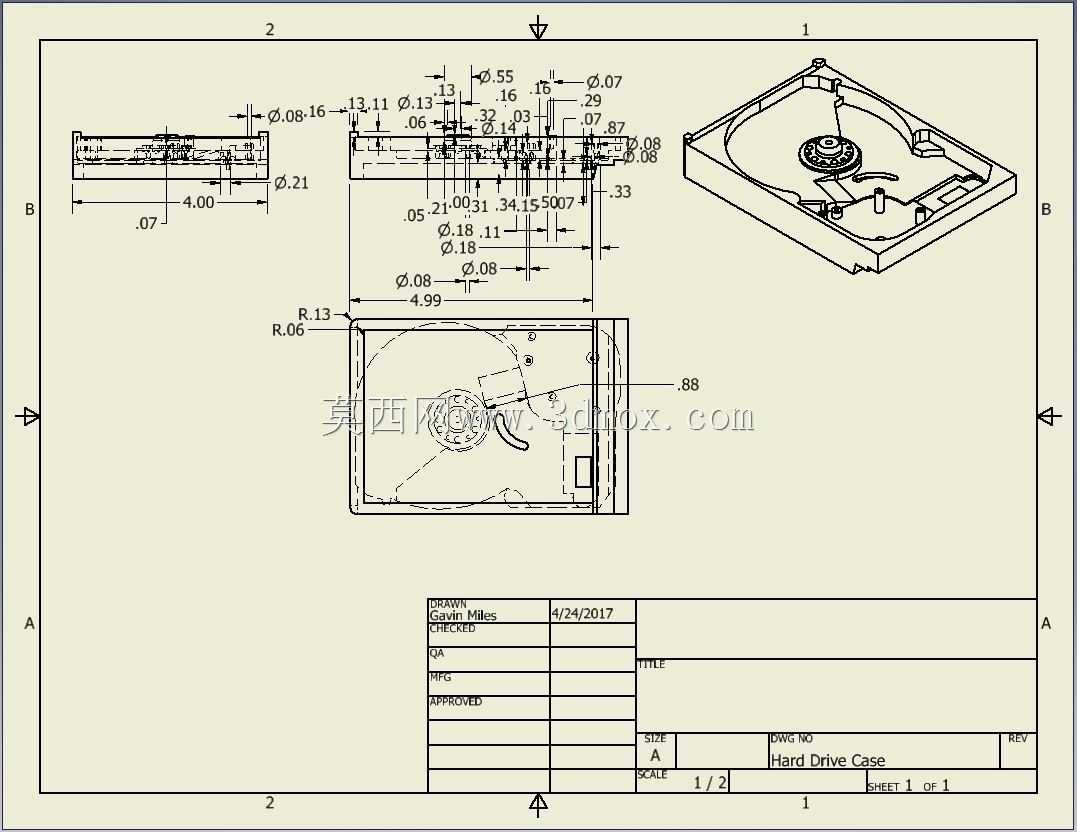

本次还原的机械硬盘结构模型，对应台式机常用的3.5英寸内置存储硬件，广泛应用于台式计算机、工业控制主机、NAS存储阵列、嵌入式工控设备等场景，承担系统运行、数据持久化存储、大容量文件归档的核心作用，是消费级与工业级计算设备中沿用数十年的经典存储载体。模型完整还原了机械硬盘的核心功能结构：外部为一体化冲压成型的金属密封壳体，承担防尘、抗冲击、屏蔽电磁干扰的作用，壳体侧边预留标准SATA数据接口与供电接口的安装位，底部对应机箱硬盘位的标准安装螺孔，完全匹配常规3.5英寸硬盘的安装边界，可直接适配标准机箱硬盘托架、硬盘减震支架的装配尺寸，无需额外调整安装点位。内部结构完整呈现了机械硬盘的核心功能组件：固定在主轴电机上的圆形存储盘片，承担数据磁记录功能；可沿枢轴精准摆动的磁头臂组件，前端搭载的读写磁头可在盘片高速旋转时，沿盘片径向移动完成不同磁道的数据读写操作；侧边的音圈电机结构为磁头臂摆动提供精准动力，配合限位结构保证磁头定位精度，避免磁头划伤盘片造成数据损坏。设计过程中优先还原硬盘的核心装配逻辑，对盘片、磁头臂、壳体等核心部件的相对位置、装配间隙做了精准还原，保证各活动部件的运动行程与实际硬盘一致，省略了对结构展示无影响的微型电路板元器件、密封胶条等细碎结构，在保证结构辨识度与装配准确性的前提下简化了非核心细节，既可以用于计算机硬件结构教学演示，也可用于机箱装机模拟、硬件产品渲染展示、工控设备内部结构装配验证等场景。模型的外形尺寸完全遵循标准3.5英寸机械硬盘的规范，长宽高尺寸与市售同规格硬盘一致，安装孔位的间距、接口的位置与尺寸均符合通用硬件安装标准，可直接导入装配场景完成虚拟装机验证，无需额外调整尺寸参数。
