卧式带支脚小型储气储油罐体结构设计

该卧式小型罐体是气动系统与小型液压回路中常用的稳压储能部件，在工业自动化生产线、小型气动设备集群、移动式空压站配套、小型液压动力单元等场景中广泛应用，核心作用是储存压缩空气或压力油液，缓冲系统压力波动，消除气源或液压泵输出的脉动冲击，保证下游用气、用油设备的压力稳定，避免因压力骤变导致的执行元件动作失准、设备运行抖动等问题，同时可在短时间内为系统补充大流量介质，应对瞬时大负载的用气、用油需求，降低主泵的频繁启动频次，延长动力元件的使用寿命。

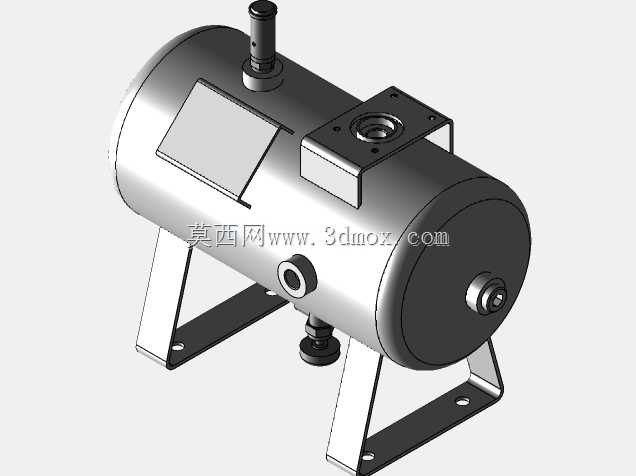

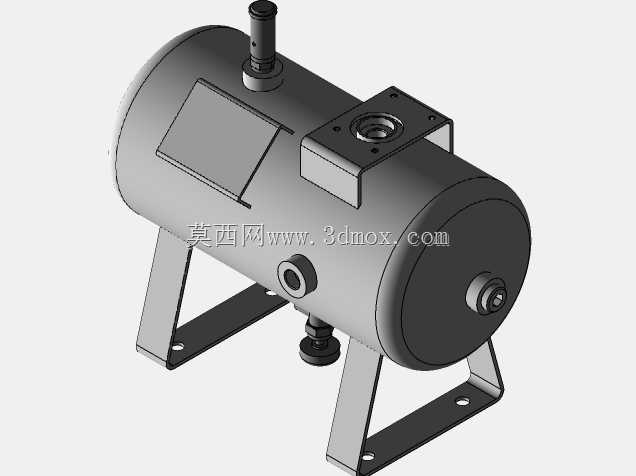

从功能特性来看，该罐体采用卧式布局，相比立式同容积罐体重心更低，安装后整机稳定性更强，适合安装在空间高度受限的设备机架内部或移动设备底盘上。罐体主体采用等径圆筒加两端标准椭圆封头的结构形式，这种结构承压性能优异，应力分布均匀，在额定工作压力下筒壁受力均衡，能有效避免应力集中带来的疲劳损坏风险。罐体顶部设置了立式安装的阀组接口，可用于安装安全阀、压力开关、排气阀等控制元件，侧面预留的法兰式安装位可固定压力检测仪表或外接管路，底部设置的排污接口可定期排出罐体内积聚的冷凝水、油泥等杂质，避免杂质进入下游管路造成元件堵塞或磨损。

设计过程中，首先根据目标应用场景的稳压需求确定罐体容积，结合常用工作压力计算筒体壁厚，保证足够的安全冗余，同时兼顾轻量化要求，避免不必要的材料浪费。支脚采用折弯成型的L型钢结构，与罐体底部采用满焊连接，支脚面上预留的长条形安装孔可适配不同的安装孔距，降低现场安装的对位精度要求，同时能抵消部分安装面不平带来的装配应力。罐体侧面的方形安装盒可集成压力传感模块或小型控制电路板，实现罐体压力的实时监测与超限报警功能，无需额外外接安装支架，进一步压缩整体安装空间。

在安装边界方面，该罐体的卧式布局使得其水平方向占用空间略大于立式罐体，但垂直方向高度大幅降低，适配低矮安装空间；支脚的安装孔位间距经过标准化设计，可直接适配多数常规气动、液压动力单元的安装底板尺寸，外接管路接口采用通用标准管螺纹，可直接与市面上常规的气动、液压管路配件连接，无需额外定制转接头。罐体整体外形做了圆角过渡处理，避免尖锐棱角带来的安装磕碰风险，表面处理工艺可适配不同工况的防腐蚀要求，在常规车间环境下可长期稳定运行，无需频繁维护。
