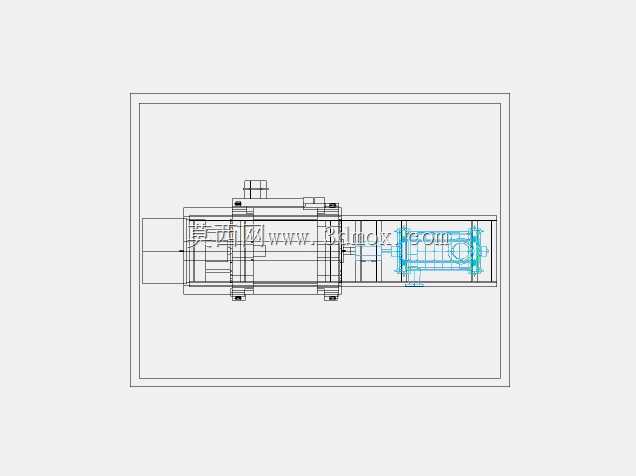

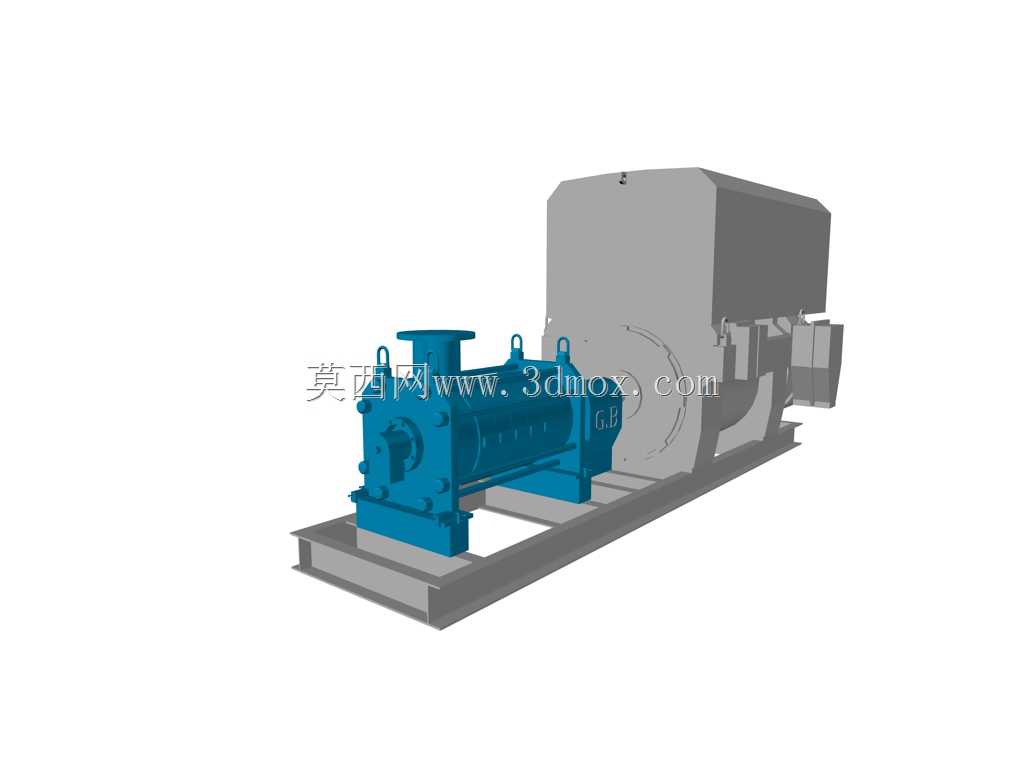

卧式工业离心泵带电机成套机组结构

该泵组为卧式单级离心泵与驱动电机成套集成的流体输送设备，主要面向船舶舱室给排水、工业制程流体转运、厂区供水增压、散货装载配套流体输送等场景设计，可适配清水、低腐蚀性工业流体、船舶压载水等多种介质的输送需求，在沿海内河船舶动力舱室、临港工业装载作业区、中小型工业生产车间的流体管路系统中承担核心动力输出作用。整套机组采用共用底座的集成式设计思路，将泵体与驱动电机统一安装在焊接成型的钢制共用机座上，在设计阶段就完成了泵轴与电机输出轴的同轴度匹配校核，省去现场安装时反复调整轴对中的繁琐工序，大幅降低现场安装的调试难度与施工周期。泵体部分采用端进顶出的流道结构设计，叶轮采用闭式离心结构，在额定工况下可实现稳定的流体升压输出，泵体两端配置带密封结构的轴承支撑组件，可有效抑制长周期运行下的轴系窜动，机械密封结构可避免输送介质沿轴端泄漏，适配船用、工业场景下的连续运行要求。驱动电机采用卧式封闭结构，防护等级可适配多尘、有轻度溅水的作业环境，电机与泵体之间通过弹性联轴器连接，可抵消运行过程中产生的小幅振动与轴系偏移，避免硬连接带来的部件磨损问题。从安装边界来看，整套机组的底座预留了标准规格的地脚螺栓安装孔，可直接固定在混凝土基础或钢制设备平台上，进出口法兰采用通用工业管道标准尺寸，可直接与同规格的工业管路、船用管路对接，无需额外制作转接连接件。机组整体外形布局紧凑，泵体与电机之间预留了足够的检修操作空间，日常维护时可直接拆卸联轴器护罩完成对中检查，也可快速拆解泵体端盖完成叶轮、密封件的更换作业，无需整体挪动电机或泵体位置，大幅降低后期运维的操作难度。在船用场景下，该泵组可作为压载泵、舱底泵使用，满足船舶压载水调载、舱底积水抽排的作业需求；在工业装载场景下，可配套散货喷淋降尘系统、流体物料装卸管路提供动力输出，稳定的运行特性可保障长周期作业下的流体输送效率，紧凑的结构设计也可适配船舱、工业车间内相对狭小的设备安装空间，减少设备占用的场地面积。
